Каталог товаров — Запорная арматура RIO — Клапана RIO — Клапаны запорные проходные с закрытым сальником RIO ЕД71022, RIO ЕД71023, RIO ЕД71024 DN 15-25 PN 1,6-25,0 МПа, СООТВЕТСВТУЕТ, 15с57нж, 15лс57нж, 15нж57нж ТУ 28.14.13-006-502 120 90 – 2026

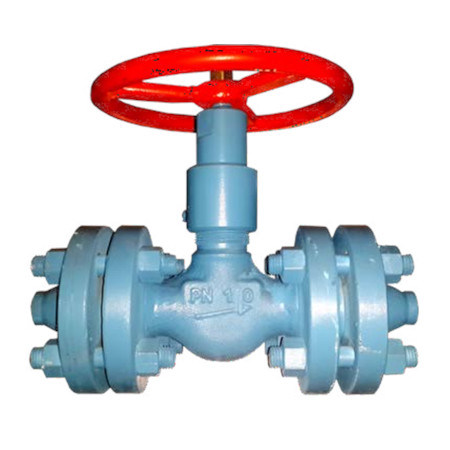

Клапаны запорные проходные с закрытым сальником RIO ЕД71022, RIO ЕД71023, RIO ЕД71024 DN 15-25 PN 1,6-25,0 МПа, СООТВЕТСВТУЕТ, 15с57нж, 15лс57нж, 15нж57нж ТУ 28.14.13-006-502 120 90 – 2026

ООО "Единство"

Основные технические данные и характеристики

DN: 15; 20; 25

PN: 1,6...25,0 МПа (от 16 до 250 кгс/cм2)

Герметичность затвора клапанов по классу: А

Климатическое исполнение по ГОСТ 15150-69: У1; ХЛ1

Тип корпуса клапана: проходной

Управление: ручное

Материал основных деталей

Табл./фиг. Температура окружающей среды t, °С Рабочая среда (температура рабочей среды t, °С) Основные материалы деталей
Корпус Шпиндель
RIO ЕД71022 (15с57нж)... У1 от -40 до +40 Воздух, пар, газы - природный и попутный вода техническая, нефтепродукты, агрессивные среды. (+450) Сталь 20ГОСТ 1050 Сталь 20Х13ГОСТ 5632
RIO ЕД71023 (15лс57нж)... ХЛ1 от -60 до +40 Воздух, пар, газы - природный и попутный вода техническая, нефтепродукты, агрессивные среды. (+450) Сталь 09Г2С ГОСТ 19281 Сталь 20Х13ГОСТ 5632
RIO ЕД71024 (15нж57нж)...ХЛ1 от -60 до +40 Пар, агрессивные среды, в том числе жидкие и газообразные нефтепродукты. (+600) Сталь 12Х18Н10Т или 08Х18Н10Т ГОСТ 5632 Сталь 21Х14Н2М2БФТУ 14-1-4621-89
RIO ЕД71024 (15нж57нж)...ХЛ1 от -60 до +40 Агрессивные среды Сталь 10Х17Н13М3Т ГОСТ 5632 Сталь 21Х14Н2М2БФТУ 14-1-4621-89

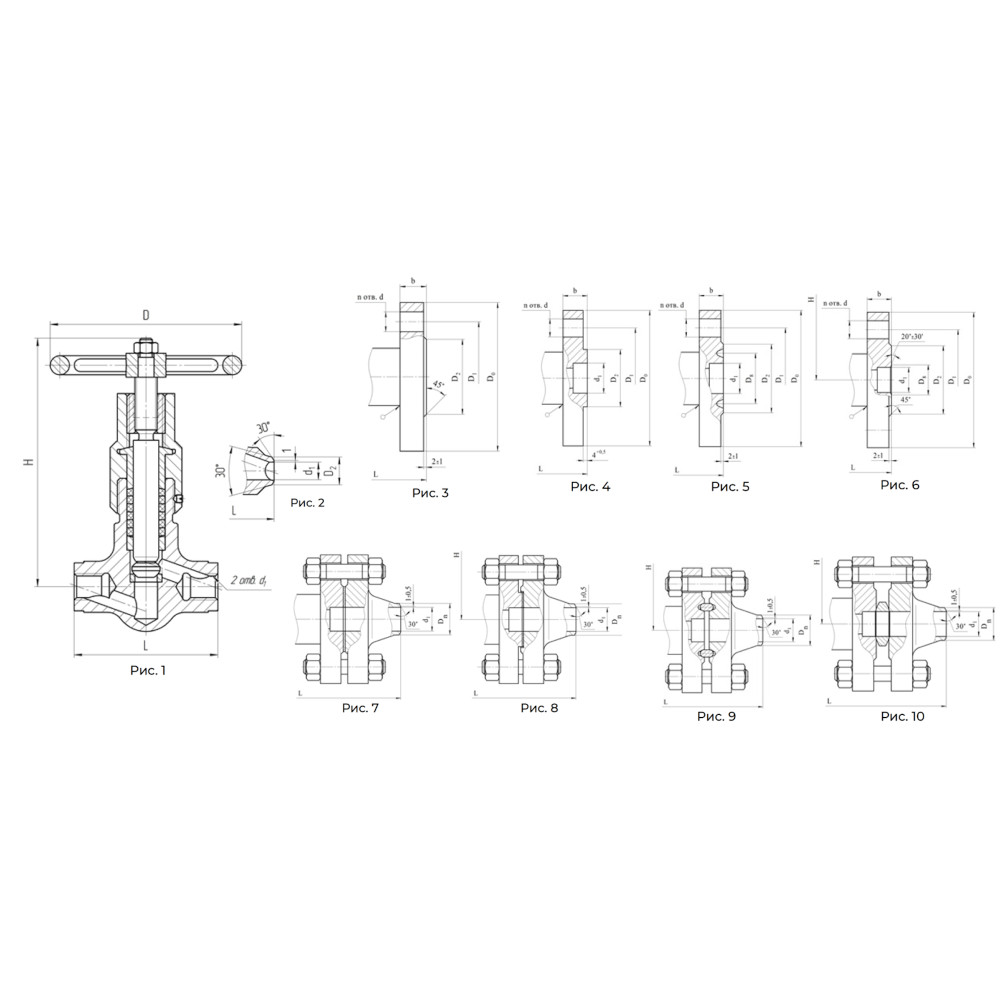

Габаритные размеры

DN PN, МПа (кГс/см2) Присоединение к трубопроводу Размеры, мм n, Шт Масса, кг Рис.
L H D D0 D1 D2 Dn D8 b d d1
15 1,6(16) Под приварку 90 160 140 - - 19 - - - - 12 - 1,9 2
Муфтовое резьбовое G 90 - 1/2" 1
Rc
Фланцевое исп. В 118 95 65 47 - - 14 14 15 4 3,6 3
Исп. В c отв. фланцами 192 - 19 - 12 5,9 7
Фланцевое исп. Е 118 39 - - 15 3,6 4
Исп. Е c отв. фланцами 192 - 19 - 12 5,9 8
15 2,5(25)/4,0(40) Под приварку 90 160 140 - - 19 - - - - 12 - 1,9 2
Муфтовое резьбовое G 90 - 1/2" 1
Rc
Фланцевое исп. В 122 95 65 47 - - 16 14 15 4 3,6 3
Исп. В c отв. фланцами 196 - 19 - 12 5,9 7
Фланцевое исп. Е 122 39 - - 15 3,6 4
Исп. Е c отв. фланцами 196 - 19 - 12 5,9 8
15 6,3(63) Под приварку 90 160 140 - - 19 - - - - 12 - 1,9 2
Муфтовое резьбовое G 90 - - 1/2" 1
Rc -
Фланцевое исп. В 126 105 75 47 - - 18 14 15 4 4,4 4
Исп. В c отв. фланцами 226 - 19 - 12 7,2 8
Фланцевое исп. Е 126 39 - 35 15 4,4 5
Исп. Е c отв. фланцами 232 - 19 12 7,2 9
15 10,0(100) Под приварку 90 160 140 - - 19 - - - - 12 - 1,9 2
Муфтовое резьбовое G - - 1/2" 1
Rc -
Фланцевое исп. Е 130 105 75 47 - - 20 14 15 4 4,4 4
Исп. Е c отв. фланцами 228 - 19 - 12 7,2 8
Фланцевое исп. J 130 39 - 35 15 4,4 5
Исп. J c отв. фланцами 238 - 19 12 7,2 9
15 16,0(160) Под приварку 90 160 140 - - 19 - - - - 12 - 1,9 2
Муфтовое резьбовое G - 1/2" 1
Rc
Фланцевое исп. J 130 105 75 47 - 35 20 14 15 4 4,4 5
Исп. J c отв. фланцами 238 - 19 12 7,2 9
Фланцевое исп. К 130 47 - 24 15 4,4 6
Исп. К c отв. фланцами 252 - 19 12 7,2 10
15 20,0(200) Под приварку 90 160 140 - - 23 - - - - 14 - 2,1 2
Муфтовое резьбовое G - - 1/2" 1
Rc -
Фланцевое исп. J 190 120 82 47 - 40 26 22,2 15 4 7,4 5
Исп. J c отв. фланцами 308 - 23 14 11,4 9
Фланцевое исп. К 190 47 - 24 15 7,5 6
Исп. К c отв. фланцами 317 - 23 14 11,5 10
15 25,0(250)* Под приварку 90 160 140 - - 21,3 - - - - 14 - 1,9 2
Муфтовое резьбовое G - - 1/2" 1
Rc -
Фланцевое исп. RF RTJ cl. 1500* 216 120 82,6 60,45 - 39,67 28,65 22,2 14 4 7,5 5
С отв. фланц. WN RTJ cl. 1500* 358 21,3 14 12,0 9

Фланцы корпусов и ответные фланцы изготовляются по ГОСТ 33259.

Фланцы корпусов и ответные фланцы изготовляются по ASME B16.5 -2013

DN PN, МПа (кГс/см2) Присоединение к трубопроводу Размеры, мм n, Шт Масса, кг Рис.
L H D D0 D1 D2 Dn D8 b d d
20 1,6(16) Под приварку 110 190 160 - - 26 - - - - 18 - 3,8 2
Муфтовое резьбовое G 110 - 3/4" 1
Rc
Фланцевое исп. В 138 105 75 58 - - 14 14 20 4 5,8 3
Исп. В c отв. фланцами 218 - 26 - 18 8,0 7
Фланцевое исп. Е 138 50 - - 20 5,8 4
Исп. Е c отв. фланцами 218 - 26 - 18 8,0 8
20 2,5(25)/4,0(40) Под приварку 110 190 160 - - 26 - - - - 18 - 3,8 2
Муфтовое резьбовое G 110 - 3/4" 1
Rc
Фланцевое исп. В 142 105 75 58 - - 16 14 20 4 5,8 3
Исп. В c отв. фланцами 218 - 26 - 18 8,0 7
Фланцевое исп. Е 142 50 - - 20 5,8 4
Исп. Е c отв. фланцами 218 - 26 - 18 8,0 8
20 6,3(63) Под приварку 110 190 160 - - 26 - - - - 18 - 3,8 2
Муфтовое резьбовое G 110 - - 3/4" 1
Rc -
Фланцевое исп. Е 150 125 90 58 - - 20 18 20 4 8,4 4
Исп. Е c отв. фланцами 262 - 26 - 18 13,6 8
Фланцевое исп. J 150 50 - 45 20 8,4 5
Исп. J c отв. фланцами 272 - 26 - 18 13,6 9
20 10,0(100) Под приварку 110 190 160 - - 26 - - - - 18 - 3,8 2
Муфтовое резьбовое G 110 - - 3/4" 1
Rc -
Фланцевое исп. Е 150 125 90 58 - - 22 18 20 4 8,4 4
Исп. Е c отв. фланцами 262 - 26 - 18 13,6 8
Фланцевое исп. J 150 50 - 45 20 8,4 5
Исп. J c отв. фланцами 276 - 26 - 18 13,6 9
20 16,0(160) Под приварку 110 190 160 - - 26 - - - - 18 - 3,8 2
Муфтовое резьбовое G 110 - 3/4" 1
Rc
Фланцевое исп. J 154 125 90 58 - 45 22 14 20 4 8,4 5
Исп. J c отв. фланцами 276 - 26 18 13,6 9
Фланцевое исп. К 150 58 - 30 20 8,4 6
Исп. К c отв. фланцами 297 - 26 18 13,6 10
20 20,0(200) Под приварку 110 190 160 - - 29 - - - - 19 - 3,8 2
Муфтовое резьбовое G 110 - - 3/4" 1
Rc -
Фланцевое исп. J 220 130 90 58 - 45 28 22,2 22 4 10,5 5
Исп. J c отв. фланцами 344 - 29 19 18,3 9
Фланцевое исп. К 220 58 - 30 22 10,5 6
Исп. К c отв. фланцами 364 - 29 19 18,3 10
20 25,0(250)* Под приварку 110 190 160 - - 26,7 - - - - 18,4 - 3,8 2
Муфтовое резьбовое G 110 - - 3/4" 1
Rc -
Фланцевое исп. RF RTJ cl. 1500* 230 130 88,9 66,5 - 44,45 32,45 22,2 18,4 4 10,6 5
С отв. фланц. WN RTJ cl. 1500* 392 26,7 19,0 9

Фланцы корпусов и ответные фланцы изготовляются по ГОСТ 33259.

Фланцы корпусов и ответные фланцы изготовляются по ASME B16.5 -2013

DN PN, МПа (кГс/см2) Присоединение к трубопроводу Размеры, мм n, шт Масса, кг Рис.
L H D Do D1 D2 Dn D, b d d1
25 1,6(16) Под приварку 130 190 160 - - 33 - - - - 25 - 3,5 2
Муфтовое резьбовое G 130 - 1" 1
Rc
Фланцевое исп. В 162 115 85 68 - - 14 14 28 4 5,7 3
Исп. В c отв. фланцами 242 - 33 - 25 8,2 7
Фланцевое исп. Е 162 57 - - 28 5,7 4
Исп. Е c отв. фланцами 242 - 33 - 25 8,2 8
25 2,5(25)/4,0(40) Под приварку 130 190 160 - - 33 - - - - 25 - 3,5 2
Муфтовое резьбовое G 130 - 1" 1
Rc
Фланцевое исп. В 162 115 85 68 - - 16 14 28 4 5,7 3
Исп. В c отв. фланцами 242 - 57 - 33 - 25 8,2 7
Фланцевое исп. Е 162 - - 28 5,7 4
Исп. Е c отв. фланцами 242 33 - 25 8,2 8
25 6,3(63) Под приварку 130 190 160 - - 33 - - - - 25 - 3,5 2
Муфтовое резьбовое G 130 - 1” 1
Rc
Фланцевое исп. Е 174 135 100 68 - - 22 18 28 4 8,1 4
Исп. Е c отв. фланцами 294 - 33 - 25 13,9 8
Фланцевое исп. J 174 57 - 50 28 8,1 5
Исп. J c отв. фланцами 294 - 33 - 25 13,9 9
25 10,0(100) Под приварку 130 190 160 - - 33 - - - - 25 - 3,5 2
Муфтовое резьбовое G 130 - 1” 1
Rc
Фланцевое исп. Е 178 135 100 68 - - 24 18 28 4 8,1 4
Исп. Е c отв. фланцами 298 - 33 - 25 13,9 8
Фланцевое исп. J 178 57 - 50 28 8,1 5
Исп. J c отв. фланцами 308 - 33 - 25 13,9 9
25 16,0(160) Под приварку 130 190 160 - - 33 - - - - 25 - 3,5 2
Муфтовое резьбовое G 130 - 1” 1
Rc
Фланцевое исп. J 178 135 100 68 - 50 24 18 28 4 8,1 5
Исп. J c отв. фланцами 308 - 33 25 13,9 9
Фланцевое исп. К 178 68 - 35 28 8,1 6
Исп. К c отв. фланцами 322 - 33 25 13,9 10
25 20,0(200) Под приварку 130 190 160 - - 36 - - - - 25 - 3,5 2
Муфтовое резьбовое G 130 - 1” 1
Rc
Фланцевое исп. J 220 150 102 68 - 50 30 25.4 28 4 12,3 5
Исп. J c отв. фланцами 354 - 36 25 24,6 9
Фланцевое исп. К 220 68 - 35 28 12,3 6
Исп. К c отв. фланцами 375 - 36 25 24,6 10
25 25,0(250)* Под приварку 130 190 160 - - 33,4 - - - - 25,4 - 3,5 2
Муфтовое резьбовое G 130 - 1” 1
Rc
Фланцевое исп. RF RTJ cl. 1500* 254 150 101,6 71,5 - 50,8 35 25,4 25,4 4 12,7 5
С отв. фланц. WN RTJ cl. 1500* 422 33,4 26,0 9

Фланцы корпусов и ответные фланцы изготовляются по ГОСТ 33259.

Фланцы корпусов и ответные фланцы изготовляются по ASME B16.5 -2013
