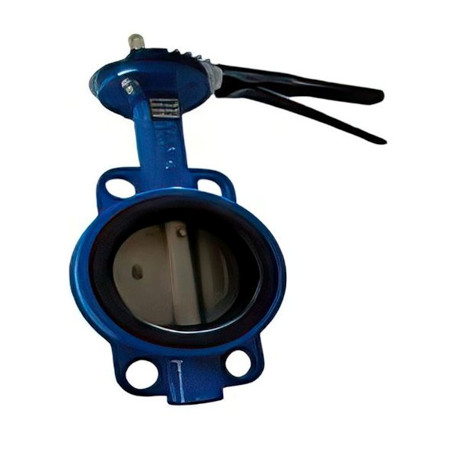

Затвор дисковый межфланцевый ручной RIO 7430ЗД DN 40-250 PN 16 ТУ 28.14.13-003-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Корпус	GGG 40
Втулка (подшипник скольжения) вала	PTFE
Кольцо уплотнения вала	EPDM
Вал	2Cr13
Диск	GGG 40 с никелированным покрытием
Вкладыш уплотнения (седло)	EPDM
Штифт	Углеродистая сталь

Основные технические данные и характеристики

Обозначение	RIO 7430ЗД
Номинальный диаметр DN, мм	40	50	65	80	100	125	150	200	250
Тип присоединения	Межфланцевый
Класс герметичности	А по ГОСТ Р 54808-2011
Давление номинальное PN, МПа (кгс/см2)	1,6 (16)
Рабочая среда	Вода
Температура рабочей среды, °С	Не более 120
Управление	Ручное

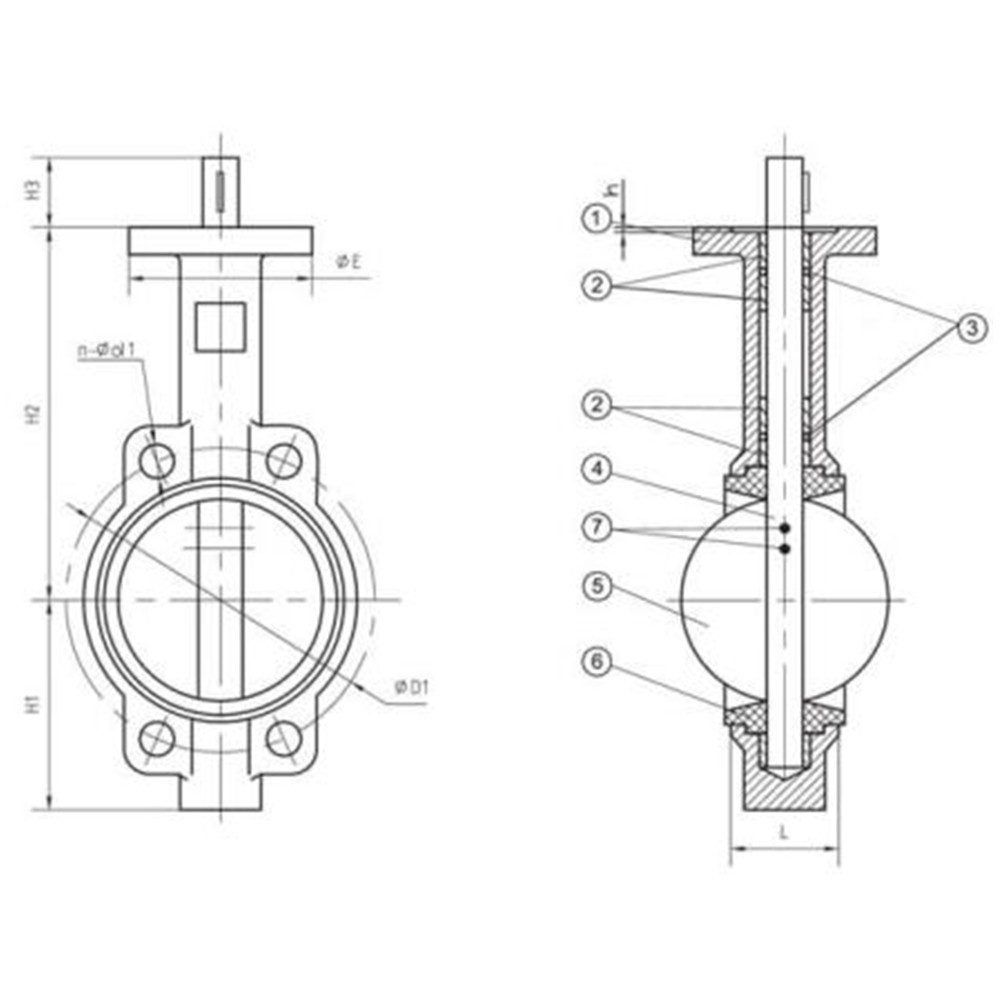

DN	L	H1	H2	H3	ØD1	n-Ød1	ØE	ØE1	h	Вес, кг
40	32	68	139	32	110	4-18	65	50	3	1,7
50	33	80	161	30	125	4-18	65	50	3	2,07
65	36	89	175	30	145	4-18	65	50	3	2,85
80	46	95	181	30	160	8-18	65	50	3	3,28
100	52	114	200	30	180	8-18	90	70	5	4,6
125	56	127	213	30	210	8-18	90	70	5	5,5
150	56	139	226	30	240	8-22	90	70	5	7,5
200	60	175	260	37	295	12-22	125	102	5	12,3
250	68	203	292	37	355	12-26	125	102	8	17,5
