Затвор шиберный (ножевой) открытого типа с невыдвижным штоком с подготовкой под электропривод (чугунный) RIO ЗШН (DN 50 – 400, PN 10) ТУ 28.14.13-003-502 120 90 – 2026
Технические характеристики
- Номинальный диаметр: от 50 мм до 400 мм;
- Рабочая температура: -25ºС +120ºС;
- Не выдвижной шток;
- Уплотнение двухстороннее;
- Резина EPDM;
- Класс герметичности А;
- Дизайн: EN1074-2;
- Строительная длина: EN 558-1;
- Фланцы: EN 1092-2;
- Test: EN12266-1;
- Порошковое эпоксидное покрытие;
- Тип привода: штурвал (DN 50-400), электропривод (по заказу).

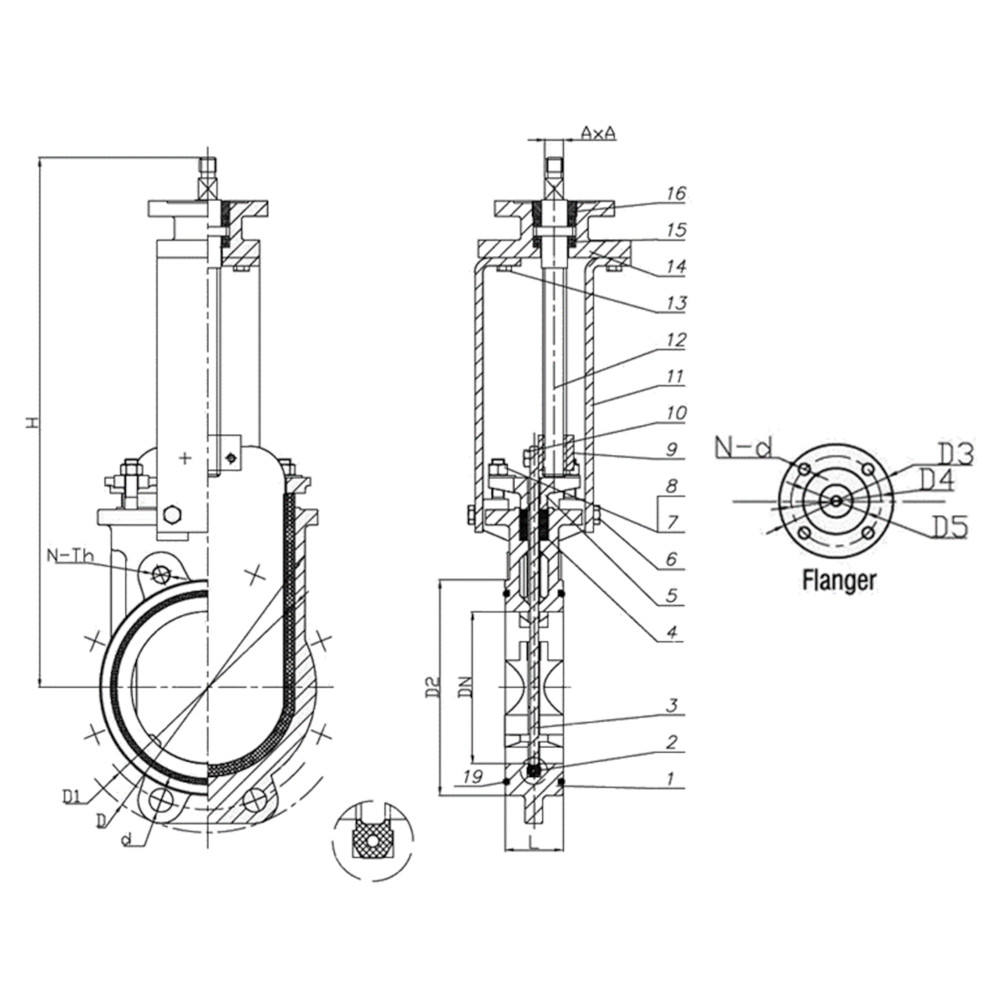

Составные части RIO ЗШН
| Поз. | Деталь | Материал |
| 1 | Корпус | Высокопрочный чугун GJS-400 |
| 2 | Уплотнения | Резина NBR/EPDM, EN 681-1 |
| 3 | Нож (диск) | Нерж. сталь SS304 |
| 4 | Уплотнение | PTFE |
| 5 | Крышка сальника | WCB |
| 6 | Болт | Сталь 201 |
| 7-8 | Болт/гайка | Сталь 201 |
| 9 | Гайка штока | Латунь |
| 10 | Болт | Сталь 201 |
| 11 | Хомут | Сталь А3 |
| 12 | Шток | Нерж. ст. 2Cr13 |
| 13 | Подшипник | Баббит |
| 14 | Голова хомута | WCB |
| 15 | Подшипник | ZChSnSb10-6 |
| 16 | Гайка | Сталь 201 |
| 17 | Штурвал | |
| 18 | Гайка | Сталь 201 |
| 19 | Кольцевое уплотнение | NBR |
Габаритные размеры RIO ЗШН DN 50 – 400, PN 10
| DN | L | D | D1 | D2 | D0 | N-Th | d | H | AxA | Фланцы |
| 50 | 43 | 165 | 125 | 99 | 180 | 4-М16 | Ø18 | 290 | 14x14 | F10 |
| 65 | 46 | 185 | 145 | 118 | 200 | 4-М16 | Ø18 | 310 | 14x14 | F10 |
| 80 | 46 | 200 | 160 | 132 | 220 | 8-М16 | Ø18 | 350 | 16,3x16,3 | F10 |
| 100 | 52 | 220 | 180 | 156 | 240 | 8-М16 | Ø18 | 405 | 16,3x16,3 | F10 |
| 125 | 56 | 250 | 210 | 184 | 260 | 8-М16 | Ø18 | 450 | 16,3x16,3 | F10 |
| 150 | 56 | 285 | 240 | 212 | 280 | 8-М20 | Ø23 | 510 | 19,3x19,3 | F10 |
| 200 | 60 | 340 | 295 | 266 | 300 | 8-М20 | Ø23 | 610 | 20,5x20,5 | F10 |
| 250 | 68 | 395 | 350 | 319 | 340 | 12-М20 | Ø23 | 765 | 21,5x21,5 | F14 |
| 300 | 78 | 445 | 400 | 370 | 380 | 12-М20 | Ø23 | 820 | 21,5x21,5 | F14 |
| 350 | 78 | 505 | 460 | 430 | 400 | 16-М20 | Ø23 | 970 | 23x23 | F14 |
| 400 | 102 | 565 | 515 | 480 | 450 | 16-М24 | Ø27 | 1024 | 23х23 | F14 |
