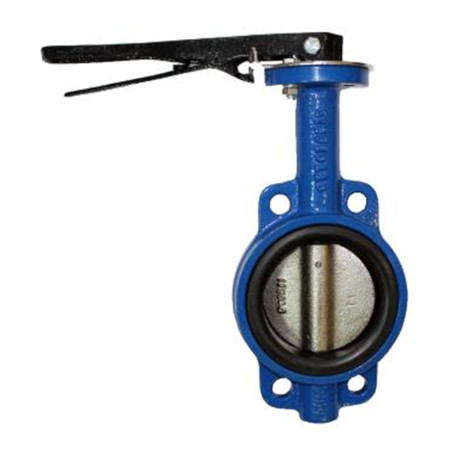

Затвор межфланцевый с рычагом RIO ЗФР01 (DN 50 – 300, PN10/16) ТУ 28.14.13-003-502 120 90 – 2026
Технические характеристики
- Номинальный диаметр: от 50 мм до 300 мм;
- Рабочая температура: -25ºС +120ºС;
- Стандартное рабочее давление: PN10/16;
- Внешний вид: EN 593;
- Фланцы: EN 1092-2;
- Верхний фланец ISO 5211;
- Testing: EN12266-1;
- Порошковое эпоксидное покрытие снаружи и внутри корпуса;
- Высокая антикоррозийная защита;
- Подготовка под электропривод.

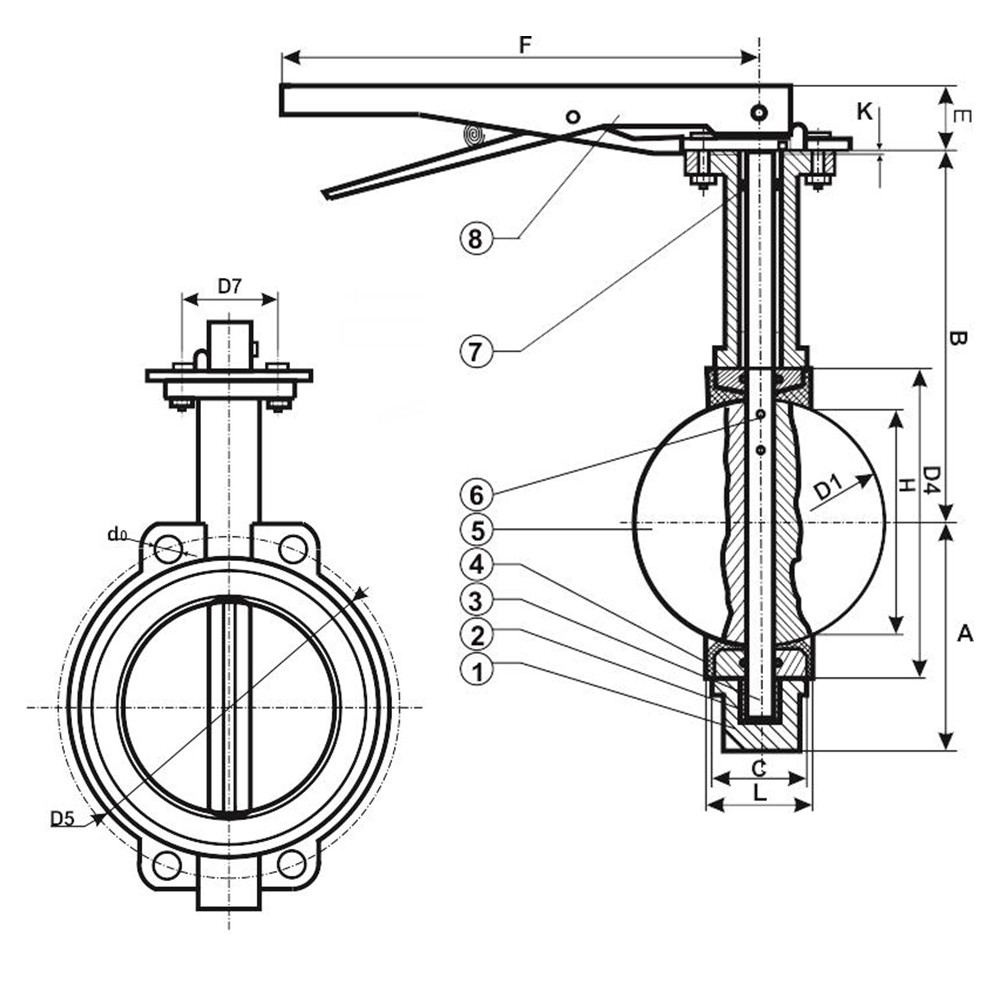

Составные части RIO ЗФР01
| Поз. | Деталь | Материал |
| 1 | Корпус | Высокопрочный ковкий чугун |
| 2 | Втулка | Бронза |
| 3 | Шток | Нерж. Сталь 2Cr13 |
| 4 | Седло | Резина EPDM/NBR |
| 5 | Диск | Ковкий чугун CF8/CF8M |
| 6 | Штифт | Сталь |
| 7 | Уплотнение | Резина NBR ASTM D2000 |
| 8 | Рычаг | Ковкий чугун |
Габаритные размеры RIO ЗФР01 DN 50 – 300, PN10/16
| DN | D | D1 | D2 | D3 | H1 | H2 | E | L1 | L2 | d1 | d2 | d3 | d4 | H | V | F | PN10 | PN16 | ||
| K | n-d | K | n-d | |||||||||||||||||
| 50 | 100 | 52,88 | 32,3 | 76,3 | 80 | 161 | 32 | 42,04 | 45 | 77 | 35 | 50 | 4-7 | 9 | 12,1 | 162 | 125 | 4-19 | 125 | 4-19 |
| 65 | 120 | 64,49 | 46,1 | 89 | 89 | 175 | 32 | 44,68 | 47,6 | 77 | 35 | 50 | 4-7 | 9 | 12,1 | 267 | 145 | 4-19 | 145 | 4-19 |
| 80 | 127 | 78,84 | 64,4 | 103,9 | 95 | 181 | 32 | 45,21 | 49 | 77 | 35 | 50 | 4-7 | 9 | 12,1 | 267 | 160 | 8-19 | 160 | 8-19 |
| 100 | 156 | 104,04 | 86,3 | 135 | 114 | 200 | 32 | 52,07 | 54,7 | 92 | 55 | 70 | 4-10 | 11 | 14,1 | 267 | 180 | 8-19 | 180 | 8-19 |
| 125 | 190 | 123,32 | 110,6 | 159 | 127 | 213 | 32 | 54,36 | 58 | 92 | 55 | 70 | 4-10 | 14 | 18,1 | 267 | 210 | 8-19 | 210 | 8-19 |
| 150 | 212 | 155,58 | 134,8 | 188,4 | 139 | 226 | 32 | 55,75 | 58,6 | 92 | 55 | 70 | 4-10 | 14 | 18,1 | 267 | 240 | 8-23 | 240 | 8-23 |
| 200 | 268 | 202,46 | 192,4 | 238,12 | 175 | 260 | 45 | 60,58 | 63,4 | 125 | 70 | 102 | 4-12 | 17 | 22,2 | 359 | 295 | 8-23 | 295 | 12-23 |
| 250 | 325 | 250,47 | 241,7 | 292,35 | 203 | 292 | 45 | 65,63 | 70 | 125 | 70 | 102 | 4-12 | 22 | 28,2 | 499 | 350 | 12-23 | 355 | 12-28 |
| 300 | 402 | 301,55 | 291,8 | 344,09 | 242 | 337 | 45 | 76,9 | 80,1 | 150 | 85 | 125 | 4-14 | 22 | 28,2 | 499 | 400 | 12-23 | 410 | 12-28 |
