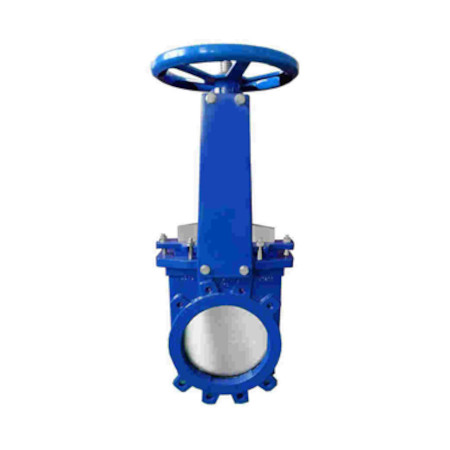

Затвор шиберный со штурвалом RIO BIK (невыдвижной шток) DN 50-400 PN 10 бар ТУ 28.14.13-003-502 120 90 – 2026
Затвор шиберный со штурвалом RIO BIK (невыдвижной шток) DN 50-400 PN 10 бар ТУ 28.14.13-003-502 120 90 – 2026
Технические характеристики
Серия: RIO BIK
Внутренний диаметр DN: 50–400 мм
Номинальное давление PN: 10 бар
Рабочая температура: -10…+95 °С
Область применения: водоснабжение, водоотведение
Рабочая среда: сточные воды, питьевая вода, нейтральные жидкости
Тип управления: штурвал
Материал корпуса: высокопрочный чугун GGG40
Материал ножа: нержавеющая сталь АISI304
Присоединительные размеры и размеры уплотнительных поверхностей фланцев: соответствуют ГОСТ 33259-2015

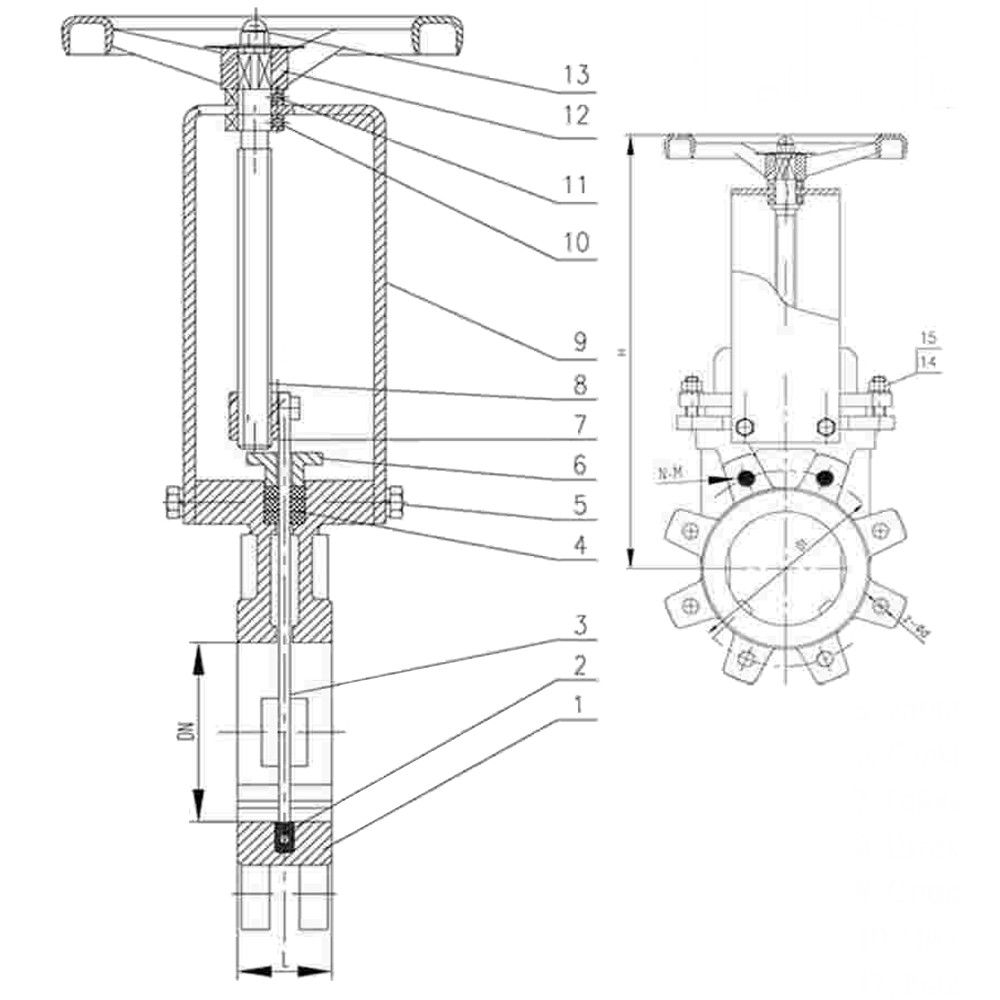

Спецификация материалов
| № | Деталь | Материал |
| 1 | Корпус | высокопрочный чугун GGG40 |
| 2 | Нож | нержавеющая сталь AISI304 |
| 3 | Уплотнение | этиленпропиленовый каучук EPDM |
| 4 | Сальник | PTFE |
| 5 | Индикатор положения | нержавеющая сталь |
| 6 | Сальник | высокопрочный чугун GGG40 |
| 7 | Гайка штока | латунь |
| 8 | Шток | нержавеющая сталь AISI410 |
| 9 | Опорная пластина | сталь |
| 10 | Нижний подшипник | высококачественная сталь |
| 11 | Верхний подшипник | высококачественная сталь |
| 12 | Штурвал | ковкий каучук |
| 13 | Гайка штурвала | углеродистая сталь AISI1035 |
| 14 | Болт | нержавеющая сталь |
| 15 | Гайка | нержавеющая сталь |
Таблица размеров
| Наименование | DN | D1 | N-M | z-Ød | L | H |
| невыдвижной шток | ||||||
| RIO BIK-050-10 | 50 | 125 | 4-М16 | 2-18 | 48 | 280 |
| RIO BIK-065-10 | 65 | 145 | 4-М16 | 2-18 | 48 | 300 |
| RIO BIK-080-10 | 80 | 160 | 8-М16 | 6-18 | 51 | 340 |
| RIO BIK-100-10 | 100 | 180 | 8-М16 | 6-18 | 51 | 400 |
| RIO BIK-125-10 | 125 | 210 | 8-М16 | 6-18 | 57 | 500 |
| RIO BIK-150-10 | 150 | 240 | 8-М20 | 6-22 | 57 | 500 |
| RIO BIK-200-10 | 200 | 295 | 8-М20 | 6-22 | 70 | 600 |
| RIO BIK-250-10 | 250 | 350 | 12-М20 | 8-22 | 70 | 720 |
| RIO BIK-300-10 | 300 | 400 | 20-М24 | 8-22 | 76 | 780 |
| RIO BIK-350-16 | 350 | 460 | 16-М20 | 10-22 | 76 | 930 |
| RIO BIK-400-10 | 400 | 515 | 16-М24 | 10-26 | 89 | 1030 |
