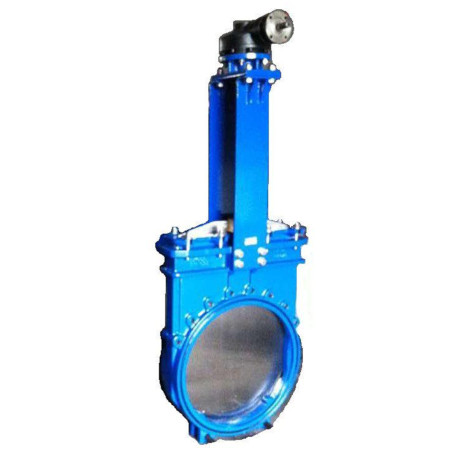

Затвор шиберный (ножевой) открытого типа с невыдвижным штоком с подготовкой под электропривод (чугунный) RIO ЗШОН (DN 450 – 1200, PN10) ТУ 28.14.13-003-502 120 90 – 2026
Технические характеристики
- Номинальный диаметр: от 450 мм до 1200 мм;
- Рабочая температура: -25ºС +120ºС;
- Стандартное рабочее давление: PN10;
- Не выдвижной шток;
- Уплотнение двухстороннее;
- Резина EPDM;
- Класс герметичности А;
- Дизайн: EN1074-2;
- Строительная длина: EN 558-1;
- Фланцы: EN 1092-2;
- Test: EN12266-1;
- Порошковое эпоксидное покрытие;
- Тип привода: штурвал (DN 50-400), электропривод (по заказу).

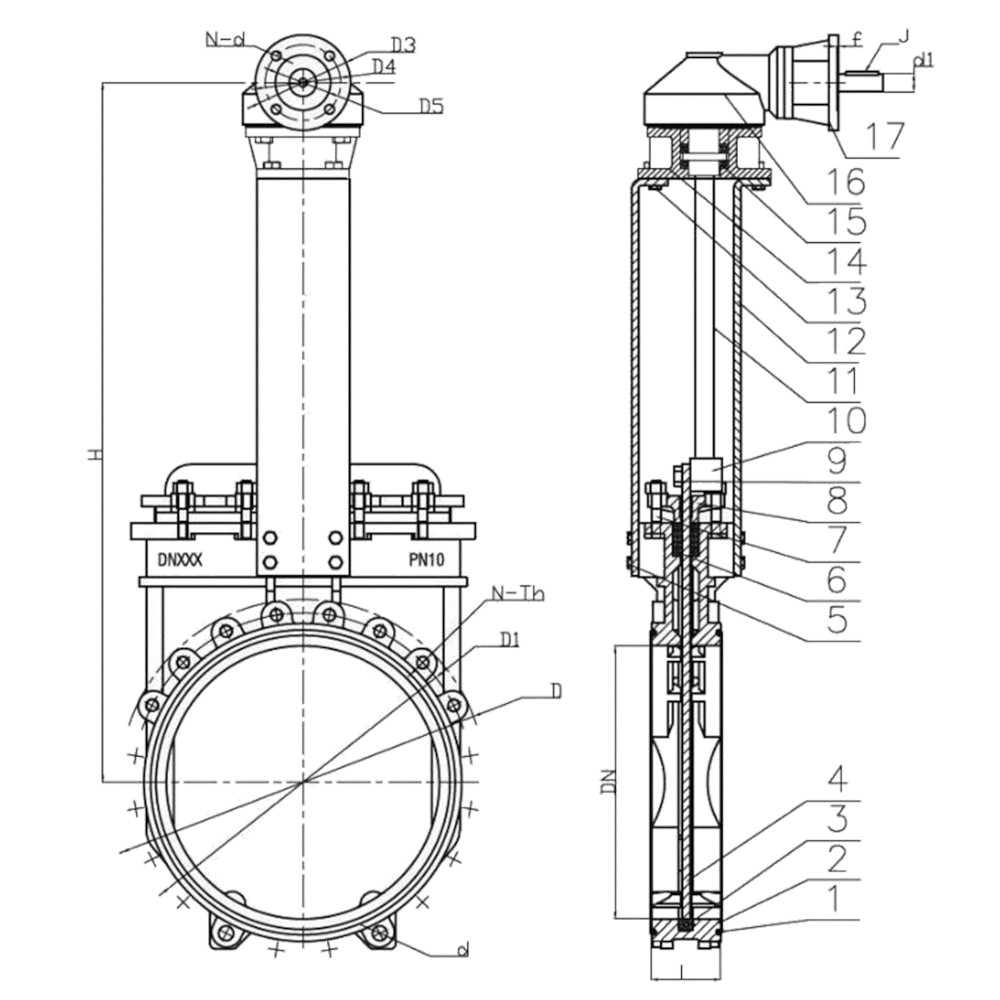

Составные части RIO ЗШОН
| Поз. | Деталь | Материал |
| 1 | Кольцо | NBR |
| 2 | Корпус | Высокопрочный чугун GGG40 |
| 3 | Уплотнение | NBR |
| 4 | Диск | Нерж. сталь SS304 |
| 5 | Болт | Нерж. сталь 201 |
| 6 | Уплотнение | PTFE |
| 7 | Болт | Сталь 201 |
| 8 | Крышка сальника | WCB |
| 9 | Болт | Сталь 201 |
| 10 | Гайка штока | Латунь |
| 11 | Шток | Нерж. Сталь 2Cr13 |
| 12 | Хомут | Сталь A3 |
| 13 | Болт | Сталь A3 |
| 14 | Голова хомута | WCB |
| 15 | Подшипник | ZChSnSb10-6 |
| 16 | Редуктор | QT 400 |
| 17 | Присоединительный фланец | WCB |
Габаритные размеры RIO ЗШОН DN 450 – 1200, PN10
| DN | L | D | D1 | D2 | D0 | N-Th | d | H | D3 | D4 | D5 | N-d | F | d1 | J |
| 450 | 114 | 615 | 565 | 530 | 310 | 20-М24 | 027 | 1220 | 125 | 102 | 70 | 4-012 | 4 | Ø28 | 8x7 |
| 500 | 127 | 670 | 620 | 582 | 310 | 20-М24 | 027 | 1330 | 125 | 102 | 70 | 4-012 | 4 | Ø28 | 8x7 |
| 600 | 154 | 780 | 725 | 682 | 310 | 20-М27 | 030 | 1460 | 125 | 102 | 70 | 4-012 | 4 | Ø28 | 8x7 |
| 700 | 165 | 895 | 840 | 794 | 310 | 24-М27 | 030 | 1750 | 175 | 140 | 100 | 4-018 | 5 | Ø28 | 8x7 |
| 800 | 190 | 1015 | 950 | 901 | 310 | 24-М30 | 033 | 1940 | 175 | 140 | 100 | 4-018 | 5 | Ø28 | 8x7 |
| 900 | 203 | 1115 | 1050 | 1001 | 460 | 28-М30 | 033 | 2160 | 175 | 140 | 100 | 4-018 | 5 | Ø32 | 10x8 |
| 1000 | 216 | 1230 | 1160 | 1112 | 460 | 28-М33 | 036 | 2390 | 210 | 165 | 130 | 4-023 | 6 | Ø32 | 10x8 |
| 1200 | 254 | 1455 | 1380 | 1328 | 460 | 32-М36 | 039 | 2700 | 210 | 165 | 130 | 4-023 | 6 | Ø32 | 10x8 |
