Затвор трехэксцентричный с редуктором (фланцевый) RIO ЗФТРД (DN 125 – 1800, PN 10/16) ТУ 28.14.13-003-502 120 90 – 2026

Технические характеристики

Номинальный диаметр: от 125 мм до 1800 мм;
Рабочая температура: -20ºС ÷ 425ºС;
Стандартное рабочее давление: PN10/16;
Внешний вид: EN 593:2004;
Фланцы: EN 1092-1;
Строительная длина: EN 558-1;
Верхний фланец ISO 5211;
Testing: EN12266-1;
Порошковое эпоксидное покрытие снаружи и внутри корпуса;
Подготовка под электропривод.

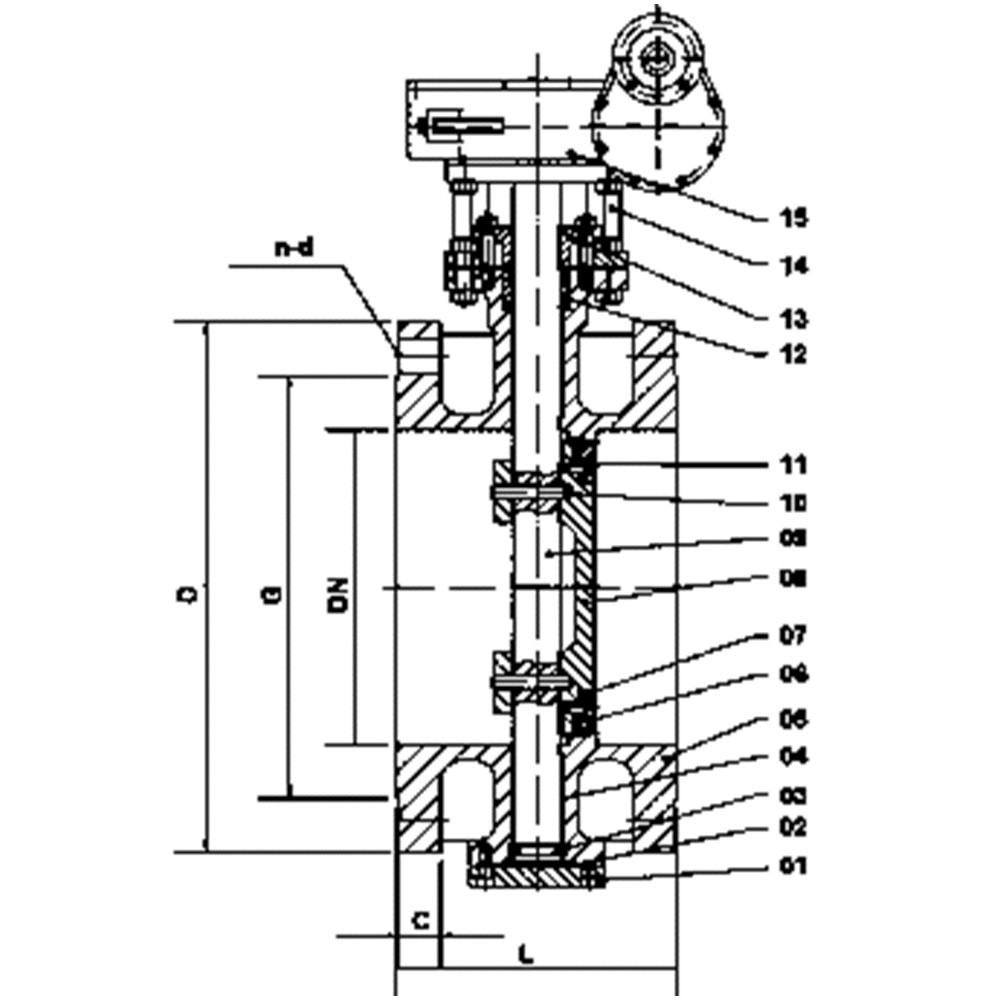

Составные части RIO ЗФТРД

Поз.	Деталь	Материал
1	Заглушка	Углеродистая сталь
2-6	Уплотнение	Сталь+графит
3	Кольцо	Нержавеющая сталь
5	Корпус	Углеродистая сталь
7	Фиксатор	Нержавеющая сталь
8	Диск	CF8
9	Шток	Нерж. Сталь 2Cr13
10	Штырь	Нержавеющая сталь
11	Винт	Сталь
12-13	Сальник	Углеродистая сталь +графит
14	Верхняя часть	Углеродистая сталь
15	Редуктор

Габаритные размеры RIO ЗФТРД DN 125 – 1800, PN 10/16

DN	PN10					PN16					L	H1	H2
DN	D	K	G	C	n-d	D	K	G	C	n-d	L	H1	H2
125	250	210	188	19	8-19	250	210	184	19	8-19	140	125	285
150	285	240	212	19	8-23	285	240	211	19	8-23	140	176	305
200	340	295	268	20	8-23	340	295	266	20	12-23	152	202	346
250	395	350	320	22	12-23	405	355	319	22	12-28	165	235	402
300	445	400	370	24,5	12-23	460	410	370	24,5	12-28	178	265	432
250	505	460	430	24,5	16-23	520	470	429	26,5	16-28	190	305	473
400	565	515	482	24,5	16-28	580	525	480	28	16-31	216	335	528
500	670	620	585	26,5	20-28	715	650	609	31,5	20-34	229	405	600
600	780	725	685	30	20-31	840	770	720	36	20-37	267	450	740
700	895	840	800	32,5	24-31	910	840	794	39,5	24-37	292	530	810
800	1015	950	905	35	24-34	1025	950	901	43	24-41	318	600	990
900	1115	1050	1005	37,5	28-34	1125	1050	1001	46,5	28-41	330	640	1040
1000	1230	1160	1110	40	28-37	1255	1170	1112	50	28-44	410	720	1110
1200	1455	1380	1330	45	32-41	1485	1390	1328	57	32-50	470	840	1270
1400	1675	1590	1535	46	36-44	1685	1590	1530	60	36-50	530	990	1430
1600	1915	1820	1760	49	40-50	1930	1820	1750	65	40-57	600	1130	1623
1800	2115	2020	1960	52	44-50	2130	2020	1950	70	44-57	670	1270	1790
