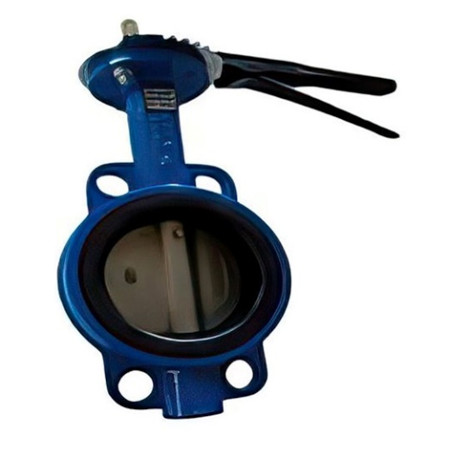

Затвор дисковый межфланцевый с ручкой RIO 7530ЗДН нержавеющий диск DN 40-300 PN 16 ТУ 28.14.13-003-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Корпус	Не ниже GGG 40
Втулка (подшипник скольжения) вала	PTFE
Кольцо уплотнения вала	EPDM
Вал	SS420
Диск	SS316
Вкладыш уплотнения (седло)	EPDM
Рукоятка	Углеродистая сталь

Основные технические данные и характеристики

Обозначение	RIO 7530ЗДН
Номинальный диаметр DN, мм	40	50	65	80	100	125	150	200	250	300
Тип присоединения	Межфланцевый
Класс герметичности	А по ГОСТ 9544
Давление номинальное PN, МПа (кгс/см2)	1,6 (16)
Рабочая среда	Вода
Температура рабочей среды, °С	Не более 120
Управление	Ручное

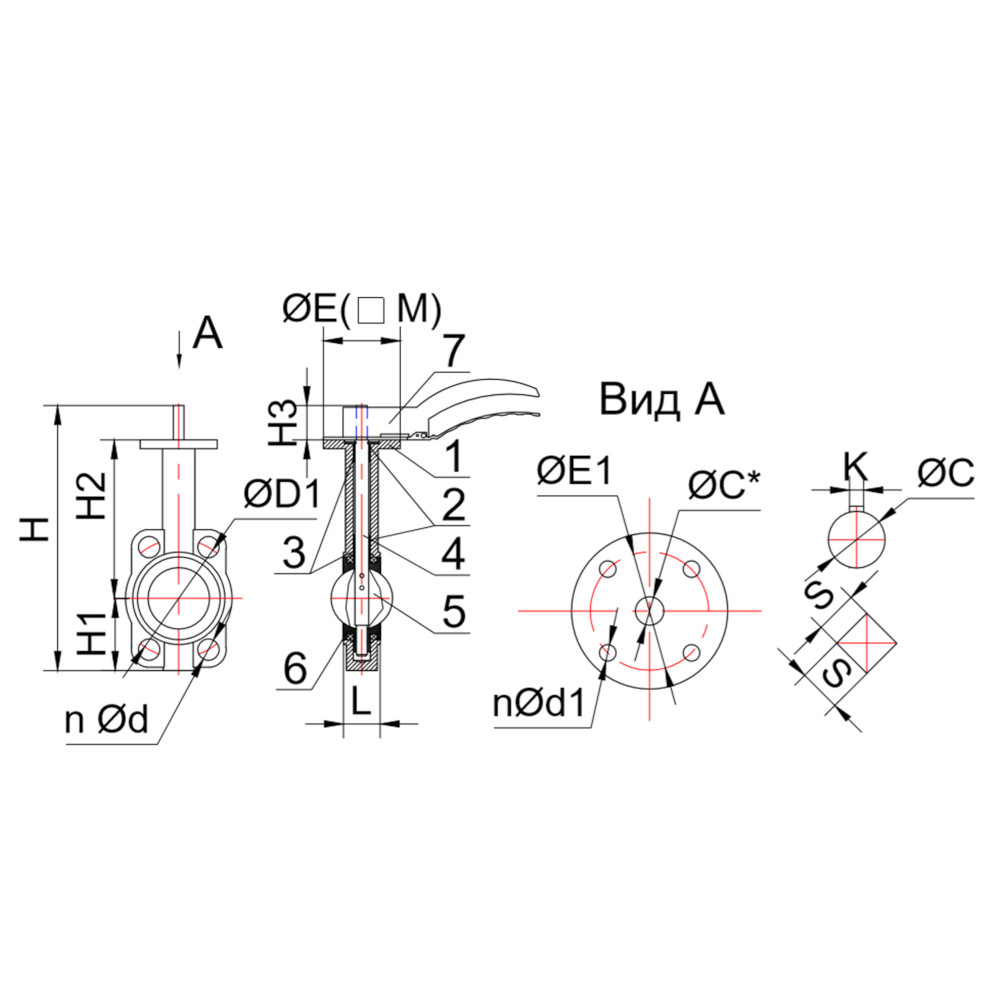

DN	L	H1	H2	H3	ØD1	nØd	ØE	ØE1	М	n Ød1	ØCxK	S	Вес, кг
40	33	58	139	30	110	4-18	65	50	-	4-6,5	-	8,8	1,7
50	43	65	142	22	125	4-18	-	55	60	4-7,5	14x3	-	2,07
65	36	73	153	22	145	4-18	-	55	60	4-7,5	14x3	-	2,85
80	46	85	159	22	160	4-18	-	55	60	4-7,5	14x3	-	3,28
100	52	100	178	25	180	4-18	-	55	60	4-7,5	14х3	-	4,6
125	56	115	190	22	210	4-18	-	70	70	4-10	15х5	-	5,5
150	56	120	203	22	240	4-22	-	70	70	4-10	15х5	-	7,5
200	60	160	260	30	295	4-22	114	90	-	4-14	-	17	12,3
250	68	195	292	30	355	4-26	114	90	-	4-14	27х7	-	17,5
300	78	230	310	37	410	4-26	120	90	-	4-14	27х7	-	28,0
