Затвор дисковый поворотный фланцевый RIO 7730ЗФ DN 50-200 PN 10/16 ручкой ТУ 28.14.13-003-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Корпус	Не ниже GGG 40
Уплотнительная манжета	EPDM
Шток	2Cr13
Диск	GGG 40 с никелированным покрытием
Уплотнительное кольцо	NBR
Рукоятка	Углеродистая сталь

Основные технические данные и характеристики

Номинальный диаметр DN, мм	50	65	80	100	125	150	200
Тип присоединения	Фланцевый
Верхний фланец	ISO 5210
Давление номинальное PN, МПа (кгс/см2)	1,0 (10)/1,6 (16)
Рабочая среда	Вода
Температура рабочей среды, °С	Не более 125
Управление	Ручное

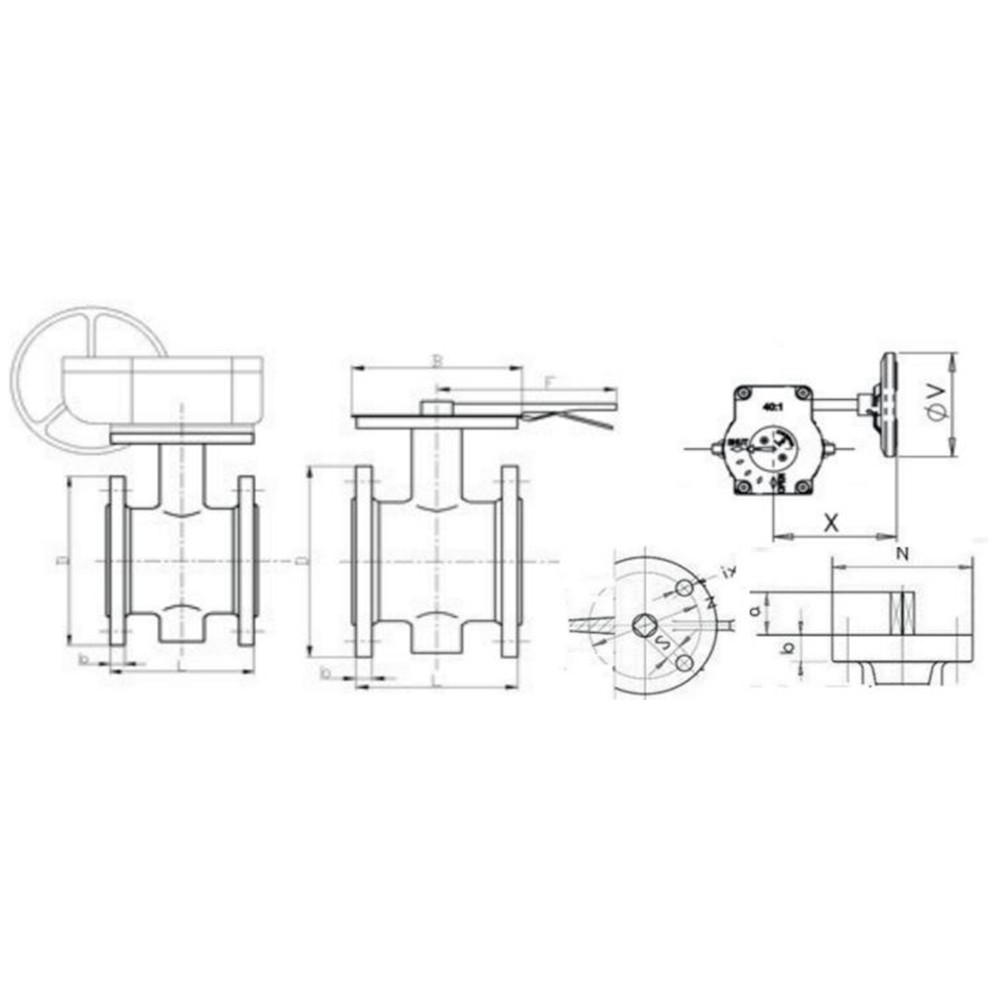

DN	PN	D	F	B	b	L	ISO	Z	N	ixK	S	a	Крутящий момент max, Hm
50	1,6	165	215	70	19	108	F05	50	70	4x8	9	30	26
65	1,6	185	215	70	19	112	F05	50	70	4x8	9	30	111
80	1,6	200	215	70	20	114	F05	50	70	4x8	9	30	177
100	1,6	220	250	90	20	127	F05	70	90	4x10	11	30	273
125	1,6	250	250	90	21	140	F07	70	90	4x10	14	30	315
150	1,6	285	250	90	22	140	F07	70	90	4x10	14	30	376
200	1,0/1,6	340	370	125	23	152	F10	102	125	4x12	17	42	527
