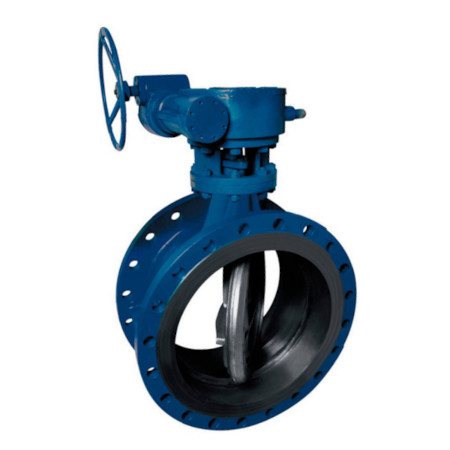

Затворы дисковые поворотные фланцевые RIO ED1000 DN 2200-2600 PN 1,0 МПа ТУ 28.14.13-003-50212090-2026

Применение:

Среда: вода, морская вода, нефтепродукты и др. в зависимости от применяемого уплотнения.

Рабочая температура 80° С (максимальная 100° С) при модификации корпус - чугун, диск - чугун, уплотнение - ЕРОМ.

Примечание: все дисковые поворотные затворы могут быть изготовлены с применением следующих материалов:

№	Наименование	Материал
1	Корпус	Чугун – GG25, GGG40; Угл. сталь – WCB; Нерж. сталь – AISI304, 316
2	Диск	NiЧугун – GG25, GGG40 ; Угл. сталь – WCB; Нерж. сталь – AISI304, 316
3	Вал	Корр.-стойкая сталь - SS420 (2Cr13)
4	Уплотнительная манжета	EPDM, NBR, VITON

Рабочее давление 1,0 МПа

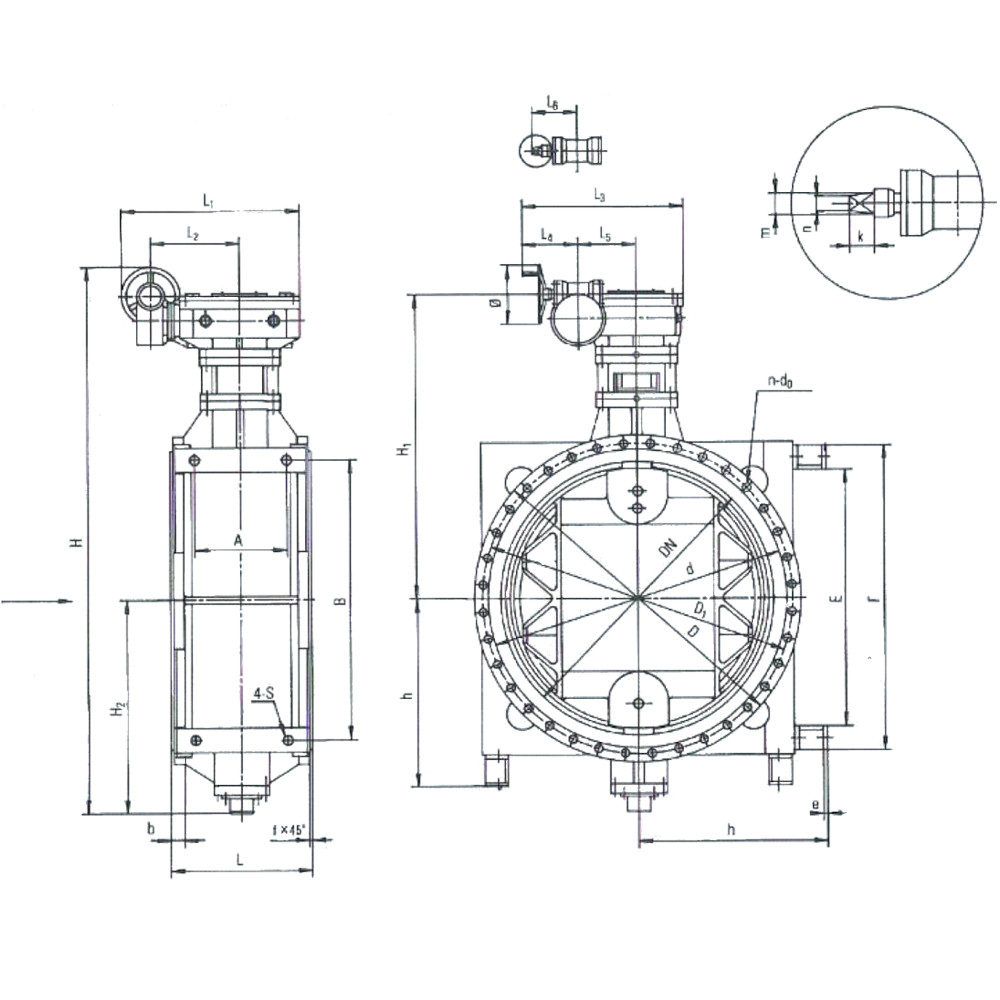

DN		2200	2400	2600
D		2475	2685	2905
D1		2390	2600	2810
D		2335	2545	2750
L	Длинный корпус	1000	1100	1200
	Короткий корпус	-	-	-
B		60	62	64
f х 45		6	6	6
n-d0	Длинный корпус	52 - 042	56 - 042	60 - 048
	Короткий корпус	-	-	-
Н		4300	4551	5016
Н1		2400	2515	2735
Н2		1650	1786	2031
H		1377	1477	1675
A	Длинный корпус	750	750	800
	Короткий корпус	-	-	-
B		2110	2310	2640
E		1910	2110	2440
F		2210	2410	2740
4 – S		045	045	045
L1		1630	1630	1630
L2		750	750	750
L3		1430	1430	1430
L4		417	417	417
L5		602	602	602
L6		380	380	380
m		038	038	038
n		032	032	032
k		70	70	70
e		20	20	24
Ø		500	500	500
Вес, кг	Длинный корпус	10590	12320	14028
	Короткий корпус	-	-	-
