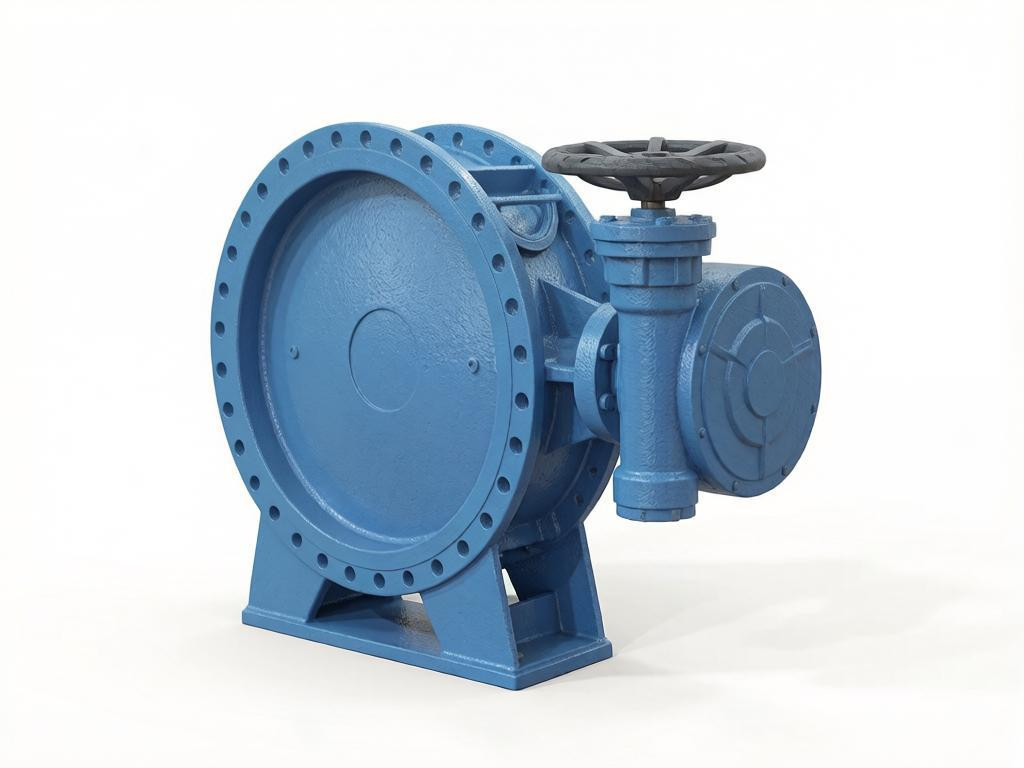

Затворы дисковые поворотные с двойным эксцентриситетом фланцевые RIO ED1100 DN 100 – 3200 PN 1.0, 1.6 МПа ТУ 28.14.13-003-50212090-2026

Применение:

В качестве запорно-регулирующего устройства в трубопроводах среднего давления различных сред (вода, морская вода, нефтепродукты и др. в зависимости от применяемого уплотнения) предприятий нефтяной, металлургической, химической промышленности, строительства, коммунального хозяйства и т.д.

Преимущества:

Конструкция затвора выполнена с двойным эксцентриситетом - ось вращения штока и ось симметрии уплотнения смещены относительно оси симметрии корпуса.

Благодаря данной конструкции в процессе открывания/закрывания затвора уплотнительное кольцо диска не контактирует с седлом и, как следствие, полностью разгружается от напряжения.

Диск перемещается плавно без трения, обеспечивая однородное открытие и полный контакт по всему периметру уплотняющей поверхности при закрывании.

Конструкцией уплотнительного кольца обеспечивается самоуплотнение поверхности за счёт внутреннего давления рабочей среды в затворе. Уплотнительное кольцо фиксируется винтами, обеспечивающими простоту монтажа/демонтажа. Герметичность потока обеспечивается в обе стороны.

Конструкция уплотнения:

Уплотнительное кольцо	EPDM, NBR, PTFE, VITON
Прижимное кольцо	Углеродистая сталь, нержавеющая сталь
Наплавка на корпусе	Медный сплав, нержавеющая сталь

Спецификация материалов:

№	Наименование	Материал
1	Крышка	Углеродистая сталь, нержавеющая сталь
2	Кольцевая прокладка	PTFE, паронит
3	Упорное кольцо	Углеродистая сталь, нержавеющая сталь
4	Втулка	Бронза, PTFE, нержавеющая сталь
5	Корпус	Чугун, углеродистая сталь, нержавеющая сталь
6	Уплотнительное кольцо	EPDM, NBR, PTFE, VITON
7	Прижимное кольцо	Углеродистая сталь, нержавеющая сталь
8	Наплавка на корпусе	Медный сплав, нержавеющая сталь
9	Диск	Чугун, углеродистая сталь, нержавеющая сталь
10	Шток	2Cr13, 1Cr18Ni9Ti, 304, 316, 316L
11	Шпилька штока	2Cr13, 1Cr18Ni9Ti, 304, 316, 316L
12	Установочный винт	Углеродистая сталь, 2Cr13, 304, 316
13	Сальниковая набивка	EPDM, NBR, PTFE, VITON, терморасширенный графит
14	Сальниковая манжета	Чугун, углеродистая сталь, нержавеющая сталь, бронза
15	Соединительный адаптер	Чугун, углеродистая сталь
16	Редуктор	Чугун, углеродистая сталь
17	Штурвал	Чугун, углеродистая сталь

DN 100-1400

1 - Крышка,

2 - Корпус,

3 - Фиксирующее кольцо,

4 - Диск,

5 - Вал,

6 - Штифт,

7 - Уплотнение диска,

8 - Уплотнение вала,

9 - Платформа для привода.

Рабочее давление 1,0 МПа

DN	D	D1	D2	B	f	z-Ød	L	H0	H	Ø	d1	d2	d3	H	h1	n-d4	*Nm**	Вес, кг
100	220	180	156	22	2	8-18	127	95	230	18	90	70	55	4	36	4-10	170	45
125	250	210	184	22	2	8-18	140	110	257	18	90	70	55	4	36	4-10	200	60
150	285	240	211	24	2	8-22	140	150	300	20	125	102	70	4	40	4-12	250	80
200	340	295	266	24	2	8-22	152	200	350	26	150	125	85	4	50	4-14	351	100
250	395	350	319	26	2	12-22	165	240	370	30	150	125	85	4	60	4-14	593	121
300	445	400	370	26	2	12-22	178	270	427	36	150	125	85	4	70	4-14	908	159
350	505	460	429	26	2	16-22	190	310	450	40	150	125	85	4	80	4-14	1443	222
400	565	515	480	26	2	16-26	216	352	525	45	175	•40	100	5	90	4-18	1971	237
450	615	565	530	28	2	20-26	222	360	543	45	175	140	100	6	90	4-18	2519	271
500	670	620	582	28	2	20-26	229	390	585	50	210	165	130	6	90	4-22	3236	300
600	780	725	682	34	2	20-30	267	450	643	60	300	254	200	6	90	8-18	5011	381
700	895	840	794	34	5	24-30	292	520	737	70	300	254	200	6	100	8-18	7081	651
800	1015	950	901	36	5	24-33	318	590	885	80	300	254	200	6	150	8-18	9858	792
900	1115	1050	1001	38	5	28-33	330	640	975	90	300	254	200	6	160	8-18	13590	1034
1000	1230	1160	1112	38	5	28-36	410	710	1130	100	350	298	230	6	180	8-22	17973	1334
1200	1455	1380	1328	44	5	32-39	470	835	1220	110	350	298	260	6	180	8-22	29842	1953
1400	1675	1590	1530	48	5	36-42	530	1000	1430	140	415	356	260	6	200	8-33	44195	2937
1600	1915	1820	1750	52	5	40-48	600	Ю80	1500	160	475	406	300	6	240	8-39	62428	4276
1800	2115	2020	1950	56	5	44-48	670	1215	1650	180	475	406	300	6	250	8-39	83881	5150
2000	2325	2230	2150	60	5	48-48	760	1330	1720	200	560	483	370	9	260	8-39	110813	6460

Рабочее давление 1,6 МПа

DN	D	D1	D2	B	f	z-Ød	L	H0	H	Ø	D1	d2	d3	H	h1	n-d4	*Nm**	Вес, кг
100	220	180	156	20	2	8-18	127	95	230	18	90	70	55	4	36	4-10	200	45
125	250	210	184	22	2	8-18	140	110	257	18	90	70	55	4	36	4-10	250	60
150	285	240	211	24	2	8-22	140	150	300	20	125	102	70	4	40	4-12	300	80
200	340	295	266	26	2	12-22	152	200	350	26	150	125	85	4	50	4-14	434	100
250	405	355	319	30	2	12-26	165	240	370	30	150	125	85	4	60	4-14	738	121
300	460	410	370	31	2	12-26	178	270	427	36	150	125	85	4	70	4-14	1151	159
350	520	470	429	34	2	16-26	190	310	450	40	150	125	85	4	80	4-14	1803	222
400	580	525	480	36	2	16-30	216	352	525	45	175	140	100	5	90	4-18	2487	237
450	640	585	548	40	2	20-30	222	360	543	45	175	140	100	6	90	4-18	3310	271
500	715	650	609	44	2	20-33	229	390	585	50	210	165	130	6	90	4-22	4282	300
600	840	770	720	48	2	20-36	267	450	643	60	300	254	200	6	90	8-18	6477	381
700	910	840	794	50	5	24-36	292	520	737	70	300	254	200	6	100	8-18	7636	651
800	1025	950	901	52	5	24-39	318	590	885	80	300	254	200	6	110	8-18	13423	792
900	1125	1050	1001	54	5	28-39	330	640	975	90	300	254	200	6	140	8-18	18292	1034
1000	1255	1170	1112	56	5	28-42	410	710	1130	100	350	298	230	6	160	8-22	25362	1334
1200	1485	1390	1328	58	5	32-48	470	835	1220	120	350	298	260	6	180	8-22	42725	1953
1400	1685	1590	1530	60	5	36-48	530	1000	1430	140	415	356	260	6	200	8-33	61190	2937

DN 1600-3200

DN	Длина корпуса	H1	H	A	B	D0	H0	L0	L1	d1	Вес, кг
1600	600	1080	1630	690	395	650	1000	1000	180	41	4276
1800	670	1215	1750	690	395	650	1100	1100	190	41	5150
2000	760	1350	1850	780	580	650	1200	1200	240	43	6460
2200	800	1600	1980	780	580	650	1300	2200	330	43	9100
2400	850	1750	2120	780	580	650	1360	2400	330	45	10710
2600	900	1880	2230	865	620	650	1500	2600	300	45	13760
2800	950	1980	2400	865	620	650	1610	2800	400	48	14280
3000	1000	2080	2600	865	620	650	1690	3000	470	48	18200
3200	1100	2130	2730	865	620	650	1850	3200	500	52

Нужна консультация по подбору затвора RIO ED1100?

Выбор затвора с двойным эксцентриситетом зависит от многих факторов: рабочей среды, температуры, давления и требуемого материала уплотнения. Наши инженеры помогут вам подобрать оптимальную конфигурацию (материал корпуса, диска, уплотнительного кольца) точно под ваши технологические задачи.

Что мы можем сделать для вас:

Поможем расшифровать маркировку и подобрать аналог.
Рассчитаем крутящий момент и совместимость с вашим приводом.
Предложим оптимальные сроки и условия поставки.

Мы гарантируем заводское качество, полную комплектацию согласно спецификации и сертификаты на материалы.
