Затворы дисковые поворотные с тройным эксцентриситетом межфланцевые RIO ED1300 DN 50 – 1400 PN 1,6; 2,5; 4,0 МПа ТУ 28.14.13-003-50212090-2026

ООО "Единство"

Применение:

Рабочая среда: вода, пар, нефтепродукты и т.д..

Рабочая температура: -40 ~ 425 °С (в зависимости от используемых материалов).

Рабочее давление: 0,6-4,0 МПа.

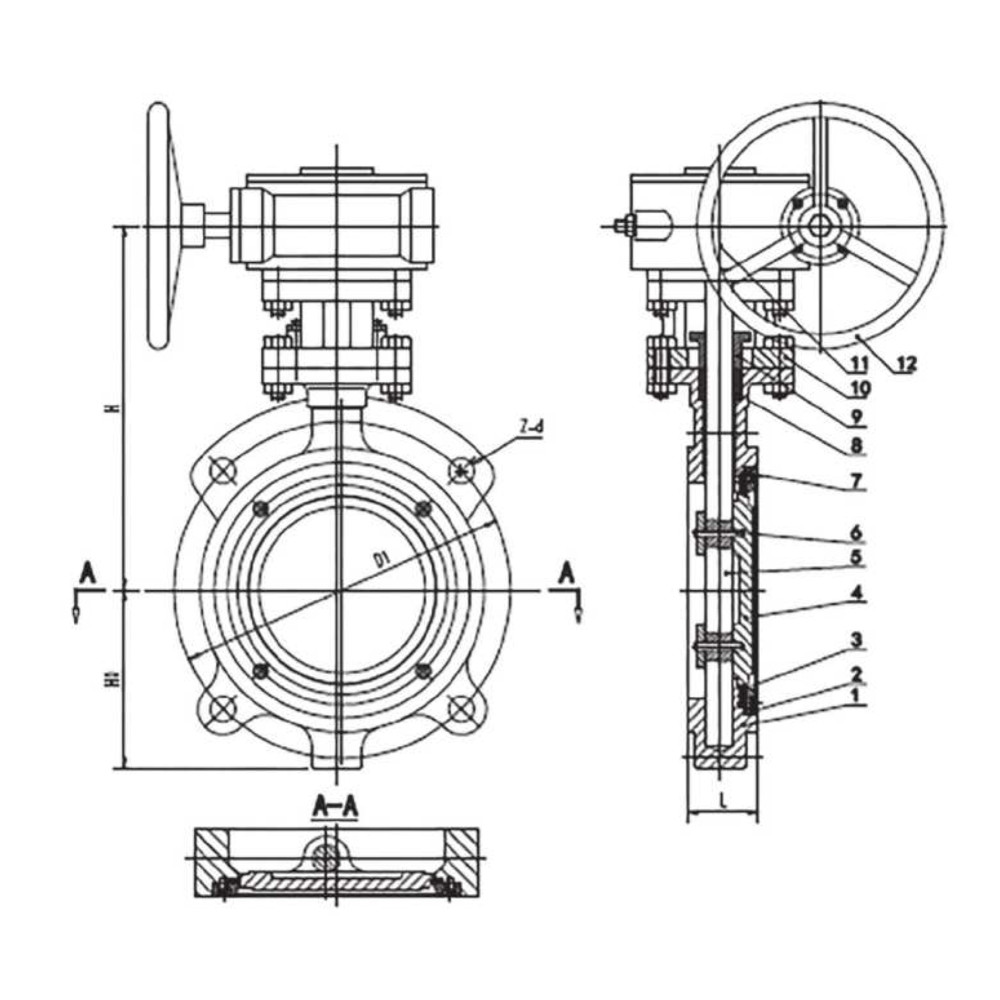

Спецификация материалов:

№ Наименование Материал Кол-во, шт.
1 Корпус АSТМ А216 Gr. WCB 1
2 Фиксатор уплотнения АSТМ А 105 1
3 Пластинчатый уплотнитель диска Нерж. сталь+графит (SS304+Graphite); Нерж, сталь SS304 1
4 Диск АSТМ А216 Gr. WCB 1
5 Вал АSТМ А216 Gr. 316 1
6 Штифт АSТМ А216 Gr. 316 2
7 Винт АSТМ А193 Gr. B8 4
8 Набивка Graphite 1
9 Сальник АSТМ А352 Gr. LCB 1
10 Соединительный адаптер АSТМ А216 Gr. WCB 1
11 Редуктор Различные материалы 1
12 Штурвал Сталь 1



DN PN D1 L Z-d H0 H
50 16 125 43 4-018 80 195
65 16 145 46 8-018 90 210

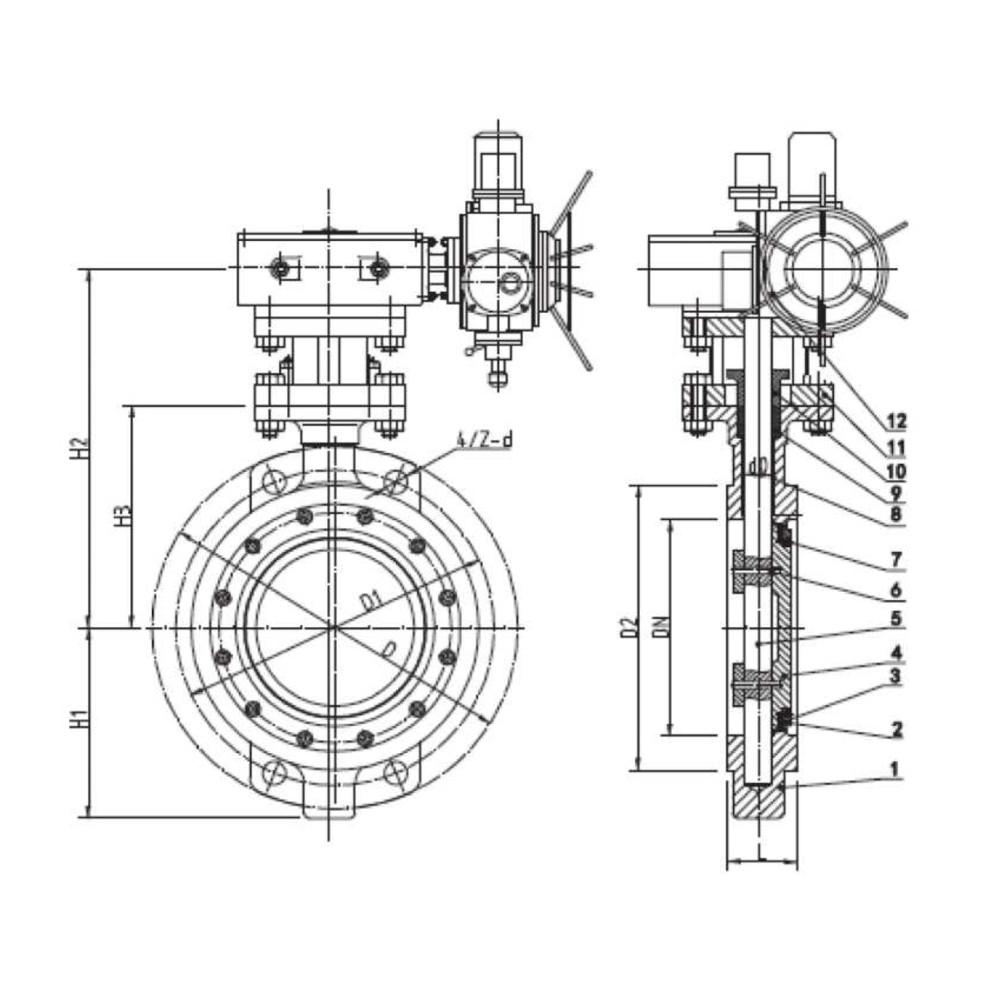

Спецификация материалов:

№ Наименование Материал Кол-во, шт.
1 Корпус АSТМ А216 Gr. WCB 1
2 Пластинчатый уплотнитель диска Нерж. сталь+графит (SS304+Graphite); Нерж. сталь SS304 1
3 Фиксатор уплотнения АSТМ А 105 1
4 Диск АSТМ А216 Gr. WCB 1
5 Вал АSТМ А564 Gr. 17-4РН 1
6 Штифт АSТМ А276 Gr. 420 2
7 Винт АSТМ А193 Gr. В7 4
8 Втулка SF-1 1
9 Набивка Graphite 1
10 Сальник АSТМ А216 Gr. WCB 1
11 Соединительный адаптер АSТМ А216 Gr. WCB 1
12 Управляющий элемент Различные материалы 1



DN PN D D1 D2 4/Z-d L H1 H2 H3
DN 80 16 200 160 138 8-Ø18 64 85 230 125
25 200 160 138 8-Ø18 64 85 230 125
DN 100 16 220 180 158 8-Ø18 64 100 250 145
25 235 190 162 8-Ø22 64 100 250 145
DN 125 16 250 210 188 8-Ø18 70 110 295 170
25 270 220 188 8-Ø26 70 110 295 170
DN 150 16 285 240 212 8-Ø22 76 165 315 190
25 300 250 218 8-Ø26 76 165 315 190

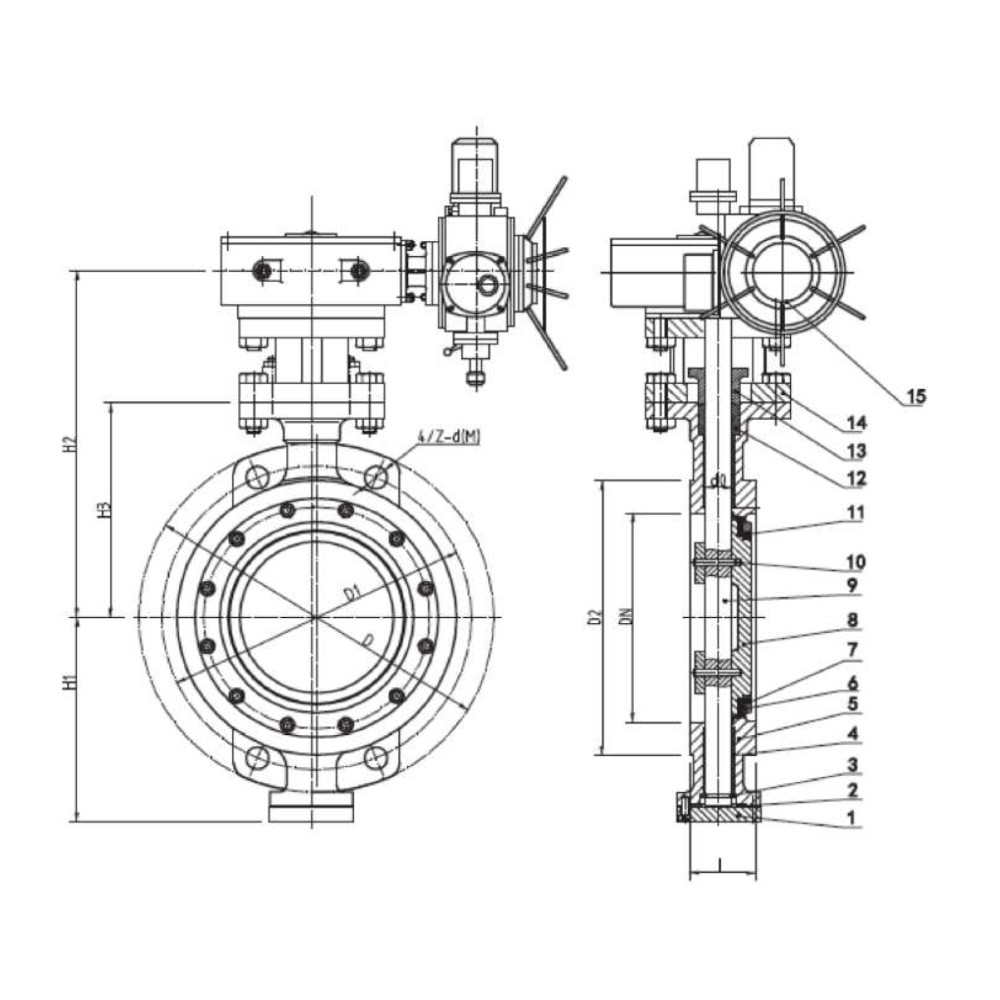

Спецификация материалов:

№ Наименование Материал Кол-во, шт.
1 Нижняя заглушка АSТМ А105 1
2 Прокладка Нерж. сталь+графит (SS304+Graphite) 1
3 Опорное кольцо АSТМ А29 Gr. 1035 1
4 Втулка SF-1 2
5 Корпус АSТМ А216 Gr. WCB 1
6 Фиксатор уплотнения АSТМ А105 1
7 Пластинчатый уплотнитель диска Нерж. сталь+графит (SS304+Graphite) 1
8 Диск АSТМ А216 Gr. WCB 1
9 Вал АSТМ А564 Gr. 17-4РН 1
10 Штифт АSТМ А276 Gr. 420 4
11 Винт АSТМ А193 Gr. В7 4
12 Набивка Graphite 1
13 Сальник АSТМ А216 Gr. WCB 1
14 Соединительный адаптер АSТМ А216 Gr. WCB 1
15 Управляющий элемент Различные материалы 1



DN PN D D1 D2 L 4/Z-d 4/Z-M H1 H2 H3
DN 200 16 340 295 268 89 12-Ø22 - 200 360 220
25 360 310 278 89 - 12-М24 200 360 220
DN 250 16 405 355 320 114 12-Ø26 - 235 395 255
25 425 370 335 114 - 12-М27 225 395 355
DN 300 16 460 410 378 114 12-Ø26 - 265 425 285
25 485 430 395 114 - 16-М27 265 465 300
DN 350 16 520 470 438 127 16-Ø26 - 300 480 315
25 555 490 450 127 - 16-М30 280 520 335
DN 400 16 580 525 490 140 - 16-М27 330 515 350
25 620 550 505 140 - 16-М33 325 550 365
DN 450 16 640 585 550 152 - 20-М27 360 565 380
25 670 600 555 152 - 20-М33 340 615 390
DN 500 16 715 650 610 152 - 20-М30 400 640 415

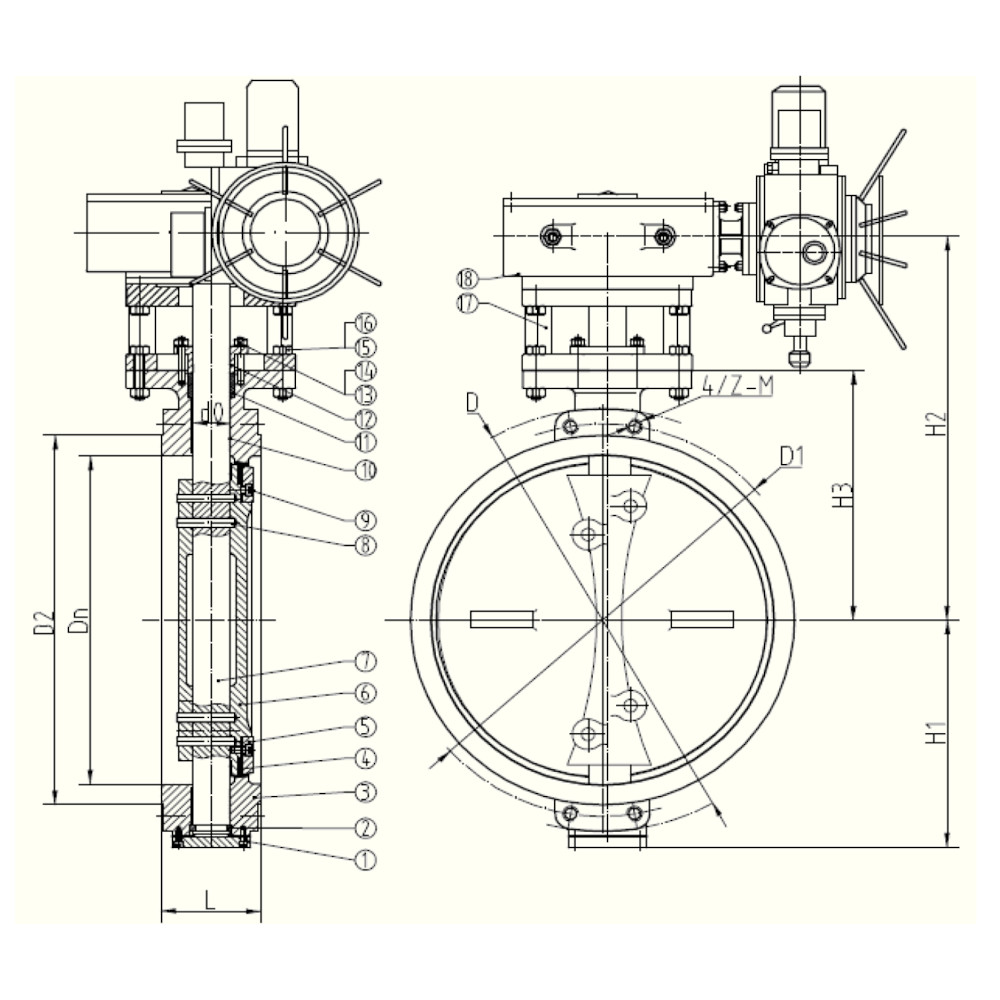

Спецификация материалов:

№ Наименование Материал Кол-во, шт.
1 Нижняя заглушка АSТМ А105 1
2 Опорное кольцо АSТМ А29 Gr. 1035 1
3 Корпус АSТМ А216 Gr. WCB 1
4 Пластинчатый уплотнитель диска Нерж. сталь+графит (SS304+Graphite) 1
5 Фиксатор уплотнения АSТМ А105 1
6 Диск АSТМ А216 Gr. WCB 1
7 Вал АSТМ А564 Gr. 17-4РН 1
8 Штифт АSТМ А276 Gr. 420 4
9 Винт АSТМ А193 Gr. В7 4
10 Втулка SF-1 2
11 Набивка Терморасширенный Graphite 1
12 Сальник АSТМ А216 Gr. WCB 1
13 Шпилька АSТМ А193 Gr. В7 8
14 Гайка АSТМ А194 Gr. 2Н 16
15 Шпилька АSТМ А193 Gr. В7 4
16 Гайка АSТМ А194 Gr. 2Н 4
17 Соединительный адаптер АSТМ А216 Gr. WCB 1
18 Управляющий элемент Различные материалы 1



DN PN D D1 D2 L 4/Z-d H1 H2 H3
DN 500 25 730 660 615 152 20-М33 400 640 415
DN 600 16 840 770 725 154 20-М33 450 685 460
25 845 770 720 154 20-М36 430 720 490
DN 700 16 910 840 795 165 24-М33 520 760 530
25 960 875 820 165 24-М39 520 840 530
DN 800 16 1025 950 900 190 24-М36 610 930 650
25 1085 990 930 190 24-М45 620 950 640
DN 900 16 1125 1050 1000 203 28-М36 640 960 650
25 1185 1090 1030 203 28-М45 640 960 650
DN 1000 16 1255 1170 1115 216 28-М39 715 1030 720
25 1320 1210 1140 216 28-М52 715 1055 720
DN 1200 16 1485 1390 1330 254 32-М45 840 1185 850
25 1530 1420 1350 254 32-М52 860 1210 875
DN 1400 16 1685 1590 1530 279 36-М45 990 1345 1010

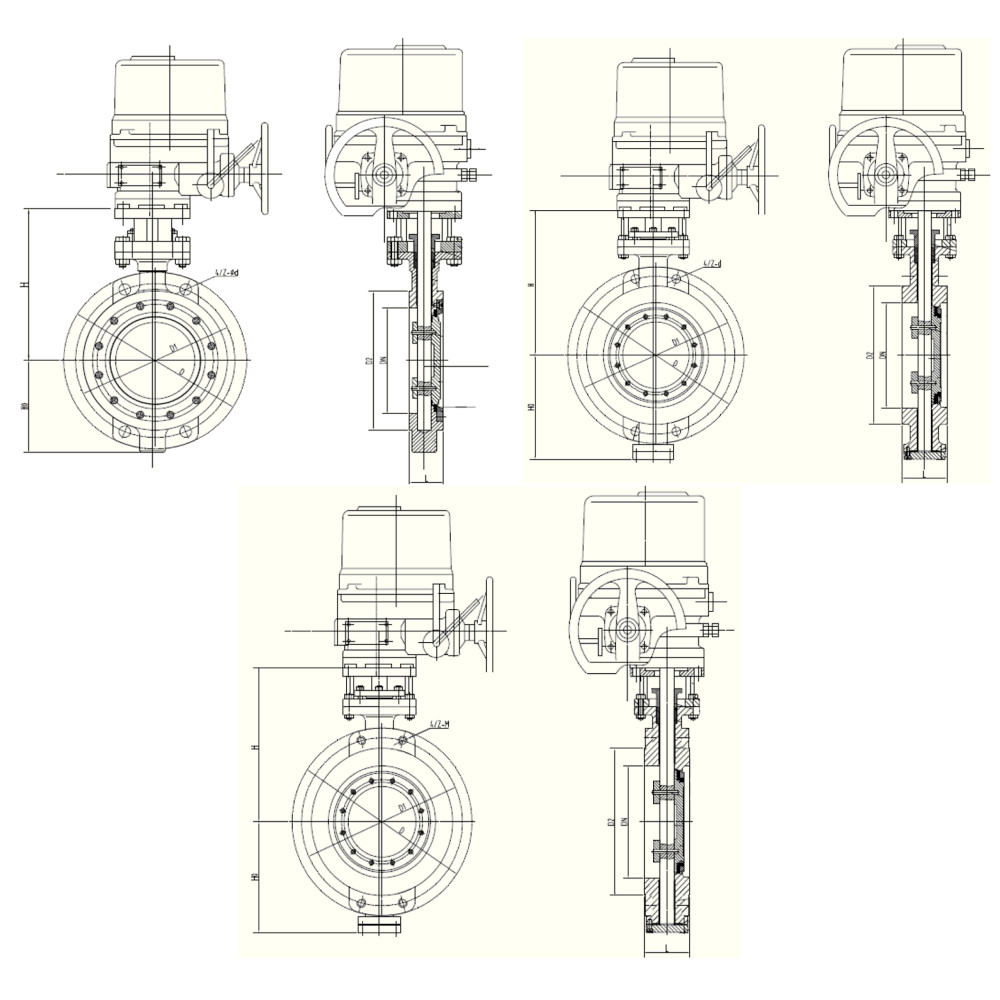

DN PN D D1 D2 4/Z-d L H0 H
DN 50 40 165 125 99 4-Ø18 43 65 175
DN 65 40 185 145 118 8-Ø18 46 75 190



DN PN D D1 D2 4/Z-d L H0 H
DN 50 40 165 125 99 4-Ø18 43 65 175
DN 65 40 185 145 118 8-Ø18 46 75 190
DN 80 40 200 160 132 8-Ø18 64 105 195
DN 100 40 235 190 156 8-Ø22 64 117 215
DN 125 40 270 220 184 8-Ø26 70 135 250
DN 150 40 300 250 211 8-Ø26 76 200 310



DN PN D D1 D2 4/Z-d L H0 H
DN 200 40 375 320 284 12-М27 89 225 355
DN 250 40 450 385 345 12-М30 114 245 390
DN 300 40 515 450 409 16-М30 114 270 410
DN 350 40 580 510 465 16-М33 127 330 460
DN 400 40 660 585 535 16-М36 140 370 610
DN 450 40 685 610 560 20-М36 152 400 550
DN 500 40 755 670 615 20-М39 150 430 580
DN 600 40 890 795 735 20-М45 178 500 650
