Затворы дисковые серии RIO ED1500 DN 25 – 1200 PN 6; 10; 16; 25 кгс/см2 ТУ 28.14.13-003-50212090-2026

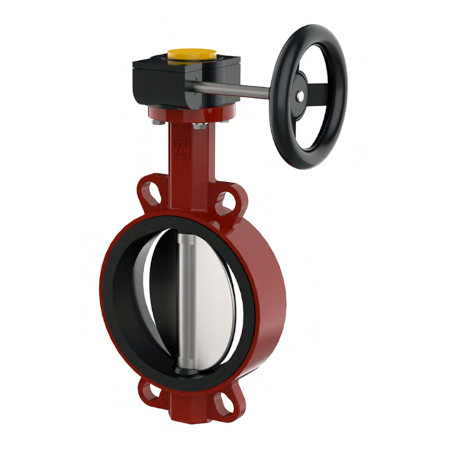

Затворы серии RIO ED1500 – это затворы с симметричным диском и уплотнением из эластомера.
По умолчанию присоединение межфланцевое, но возможно также изготовление во фланцевом исполнении или с резьбовыми проушинами. При монтаже затворов не требуется дополнительных уплотнений, манжета выступает с обеих сторон корпуса и при стягивании затвора между фланцами обеспечивает герметичность соединения.
Манжеты выпускаются как в съёмном, так и в монолитном варианте (способом вулканизации) и имеют двунаправленное уплотнение без протечек.
Особенность конструкции затворов серии RIO ED1500 в том, что рабочая среда не контактирует с корпусом затвора. Поэтому эксплуатационные свойства затвора определяются применяемыми материалами манжеты и диска.
Затворы серии RIO ED1500 применяются в различных отраслях: теплоснабжение, водоснабжение, вентиляция, кондиционирование, газоснабжение и др.
| Изготовление и поставка: | По ТУ 28.14.13-003-50212090-2026 |
| Тип конструкции: | Затворы с симметричным диском, с манжетой из эластомера |
| Диаметр номинальный | DN 25 – DN 1200 мм |
| Давление номинальное | PN 6, 10, 16, 25 кгс/см2 |
| Температура рабочей среды: | - до +180°С в зависимости от материала манжеты |
| Управление: | рукоятка DN 25-200 мм редуктор DN 25-1200 мм электро- или пневмопривод DN 25-1200 мм |
| Класс герметичности: | «А» по ГОСТ 9544-2015 |
| Основные рабочие среды: | Вода, воздух, природный газ и газообразные продукты, газообразный аммиак, нефтепродукты, углеводороды, кислоты, щелочи, спирты, морская вода |
| Присоединение: | межфланцевое с гладкими проушинами; межфланцевое с резьбовыми проушинами; фланцевое.Присоединительные фланцы трубопровода по ГОСТ 33259-2015 |
| Установочное положение: | Любое, кроме положения «электроприводом вниз» для электроприводных затворов |
| Направление подачи рабочей среды: | Любое |
| Скорость потока рабочей среды: | До 80 м/с для газообразной среды, до 5 м/с для жидкостей |
| Климатическое исполнение: | У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |
| Расходная характеристика затворов: | При углах открытия 20-70° затворы ограниченно могут применяться для дросселирования потока рабочей среды |
| Размеры верхнего фланца под привод: | В соответствии со стандартом ISO 5211 |
Конструкция затвора:
| Позиция | Наименование |
| 1 | Корпус |
| 2 | Диск |
| 3 | Уплотнение |
| 4 | Шток |
| 5,6 | Втулка |
| 7 | Кольцо |
| 8 | Редуктор |
| Материалы уплотнения | Описание |
| NBR | стойкость к маслам, смазочным материалам, топливам, природному газу неустойчив к щелочным и кислотным средам, водяному пару |
| EPDM | стойкость к воде, щелочам, кислотам, абразивным примесям, воздуху неустойчив к горюче-смазочным материалам, жирам |
| Viton | стойкость к маслам, бензинам, диз. топливу, растворам кислот и щелочей средней концентрации неустойчив к кетонам, горячей воде, пару |
| PTFE | универсальная термическая и химическая стойкость |

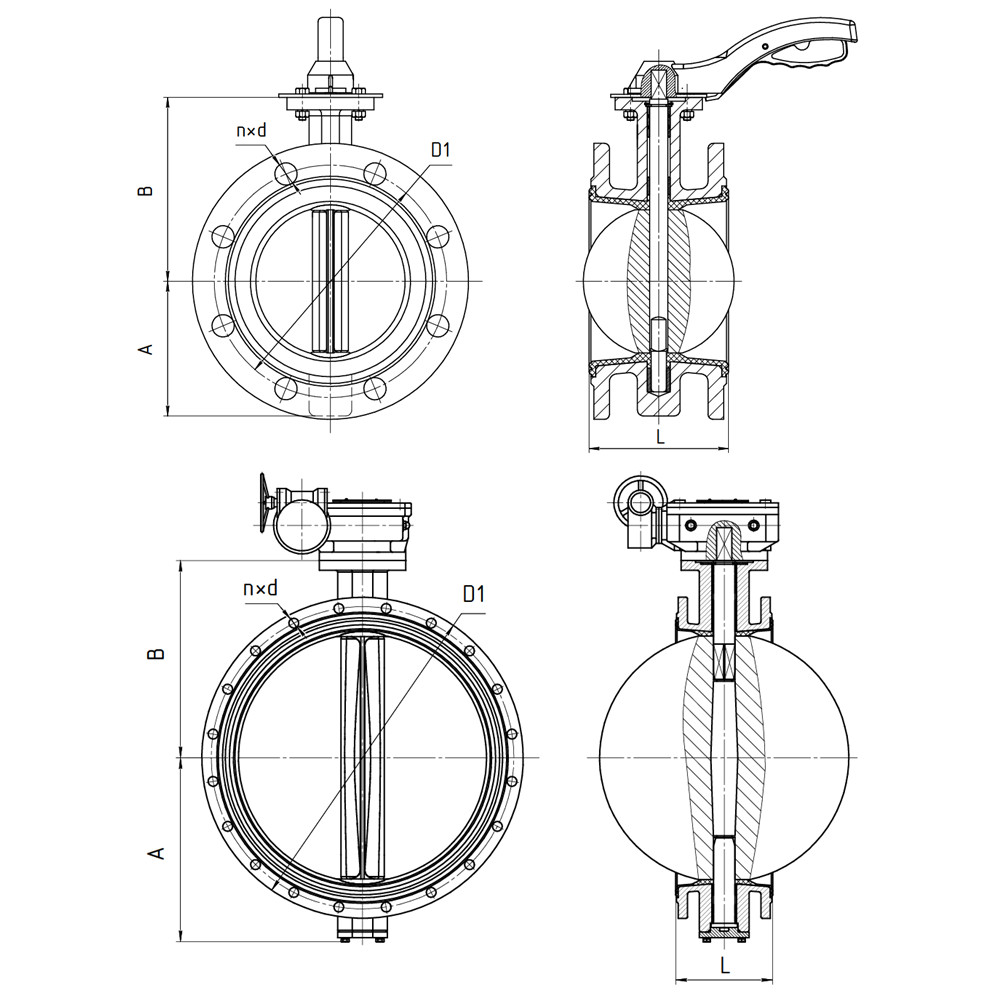

Основные габаритные и присоединительные размерыприсоединение межфланцевое с гладкими проушинами
DN 25-200 мм с рукояткой
| DN | Размеры, мм | Масса с рукояткой, кг | ||||||
| А | В | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 25 | 53 | 120 | 26 |
Четыре универсальных отверстия для PN 10/16 |
1,6 | |||
| 32/40 | 54 | 140 | 33 | 110 | 110 | 2,9 | ||
| 50 | 60 | 140 | 43 | 125 | 125 | 3 | ||
| 65 | 67 | 150 | 46 | 145 | 145 | 3,7 | ||
| 80 | 87 | 158 | 46 | 160 | 160 | 4,2 | ||
| 100 | 105 | 180 | 52 | 180 | 180 | 6 | ||
| 125 | 118 | 190 | 56 | 210 | 210 | 6,5 | ||
| 150 | 130 | 210 | 56 | 240 | 240 | 8 | ||
| 200 | 166 | 235 | 60 | 295 | 295 | 15 | ||
DN 25-600 мм с редуктором
| DN | Размеры, мм | Масса с рукояткой, кг | ||||||
| А | В | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 25 | 53 | 120 | 26 | 85 | 85 |
Четыре универсальных отверстия для PN 10,16 |
2,6 | |
| 32/40 | 54 | 140 | 33 | 110 | 110 | 4 | ||
| 50 | 60 | 140 | 43 | 125 | 125 | 4,2 | ||
| 65 | 67 | 150 | 46 | 145 | 145 | 4,7 | ||
| 80 | 87 | 158 | 46 | 160 | 160 | 5,2 | ||
| 100 | 105 | 180 | 52 | 180 | 180 | 7 | ||
| 125 | 118 | 190 | 56 | 210 | 210 | 7,5 | ||
| 150 | 130 | 210 | 56 | 240 | 240 | 9 | ||
| 200 | 166 | 235 | 60 | 295 | 295 | 18 | ||
| 250 | 197 | 270 | 68 | 350 | 355 | 29 | ||
| 300 | 230 | 310 | 78 | 400 | 410 | 34 | ||
| 350 | 255 | 360 | 78 | 460 | 470 | 50 | ||
| 400 | 291 | 380 | 102 | 515 | 525 | 85 | ||
| 450 | 328 | 422 | 114 | 565 | 585 | 90 | ||
| 500 | 387 | 460 | 127 | 620 | 650 | 123 | ||
| 600 | 435 | 490 | 154 | 725 | 770 | 230 | ||
DN 700-1200 мм с редуктором
| DN | Размеры, мм | Масса с рукояткой, кг | ||||||
| А | В | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 700 | 512 | 635 | 165 | 840 | 840 | 24x30 | 24x39 | 366 |
| 800 | 600 | 674 | 190 | 950 | 950 | 24x33 | 24x39 | 470 |
| 900 | 656 | 720 | 203 | 1050 | 1050 | 28x33 | 28x39 | 552 |
| 1000 | 721 | 800 | 216 | 1160 | 1170 | 28x36 | 28x45 | 760 |
| 1200 | 864 | 941 | 254 | 1380 | 1390 | 32x39 | 32x52 | 1150 |

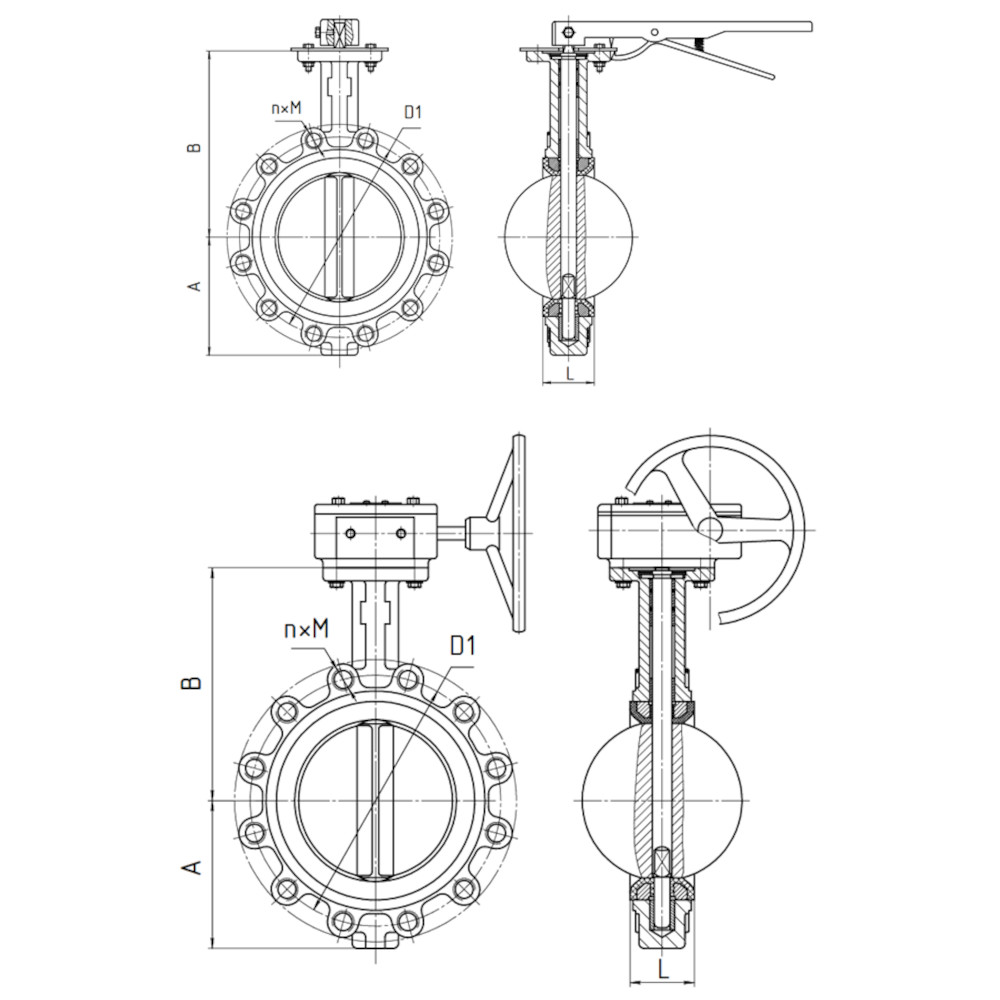

Основные габаритные и присоединительные размеры присоединение межфланцевое с резьбовыми проушинами
DN 40-200 мм с рукояткой
| DN | Размеры, мм | Масса с рукояткой, кг | ||||||
| А | В | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 32/40 | 54 | 140 | 33 | 110 | 110 | 4хМ16 | 4хМ16 | 3,5 |
| 50 | 60 | 140 | 43 | 125 | 125 | 4хМ16 | 4хМ16 | 3,8 |
| 65 | 67 | 150 | 46 | 145 | 145 | 4хМ16 | 4хМ16 | 4,5 |
| 80 | 87 | 158 | 46 | 160 | 160 | 4хМ16 | 4хМ16 | 5 |
| 100 | 105 | 180 | 52 | 180 | 180 | 8хМ16 | 8хМ16 | 8 |
| 125 | 118 | 190 | 56 | 210 | 210 | 8хМ16 | 8хМ16 | 9 |
| 150 | 130 | 210 | 56 | 240 | 240 | 8хМ20 | 8хМ20 | 11 |
| 200 | 166 | 235 | 60 | 295 | 295 | 8хМ20 | 12хМ20 | 19 |
DN 40-600 мм с редуктором
| DN | Размеры, мм | Масса с рукояткой, кг | ||||||
| А | В | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 40 | 54 | 140 | 33 | 110 | 110 | 4хМ16 | 4хМ16 | 4,7 |
| 50 | 60 | 140 | 43 | 125 | 125 | 4хМ16 | 4хМ16 | 5 |
| 65 | 67 | 150 | 46 | 145 | 145 | 4хМ16 | 4хМ16 | 5,7 |
| 80 | 87 | 158 | 46 | 160 | 160 | 4хМ16 | 4хМ16 | 6,2 |
| 100 | 105 | 180 | 52 | 180 | 180 | 8хМ16 | 8хМ16 | 9,2 |
| 125 | 118 | 190 | 56 | 210 | 210 | 8хМ16 | 8хМ16 | 11 |
| 150 | 130 | 210 | 56 | 240 | 240 | 8хМ20 | 8хМ20 | 13 |
| 200 | 166 | 235 | 60 | 295 | 295 | 8хМ20 | 12хМ20 | 22 |
| 250 | 197 | 270 | 68 | 350 | 350 | 12хМ20 | 12хМ24 | 42 |
| 300 | 230 | 310 | 78 | 400 | 410 | 12хМ20 | 12хМ24 | 51 |
| 350 | 255 | 360 | 78 | 460 | 470 | 16хМ20 | 16хМ24 | 67 |
| 400 | 291 | 380 | 102 | 515 | 525 | 16хМ24 | 16хМ27 | 105 |
| 450 | 328 | 422 | 114 | 565 | 585 | 20хМ24 | 20хМ27 | 133 |
| 500 | 387 | 460 | 127 | 620 | 650 | 20хМ24 | 20хМ30 | 180 |
| 600 | 435 | 490 | 154 | 725 | 770 | 20хМ27 | 20хМ33 | 270 |
Основные габаритные и присоединительные размеры присоединение фланцевое
DN 50-150 мм с рукояткой
| DN | Размеры, мм | Масса с рукояткой, кг | ||||||
| А | В | L | D1 | n*d | ||||
| PN10 | PN16 | PN10 | PN16 | |||||
| 50 | 80 | 110 | 108 | 125 | 125 | 4x18 | 4x18 | 6 |
| 65 | 80 | 134 | 112 | 145 | 145 | 4x18 | 4x18 | 8 |
| 80 | 95 | 131 | 114 | 160 | 160 | 4x18 | 8x18 | 9 |
| 100 | 114 | 155 | 127 | 180 | 180 | 8x18 | 8x18 | 12 |
| 125 | 113 | 170 | 140 | 210 | 210 | 8x18 | 8x18 | 14 |
| 150 | 139 | 190 | 140 | 240 | 240 | 8x23 | 8x23 | 18 |
DN 50-1200 мм с редуктором
| DN | Размеры, мм | Масса с рукояткой, кг | |||||||
| А | В | L | D1 | n*d | |||||
| PN10 | PN16 | PN10 | PN16 | ||||||
| 50 | 80 | 110 | 108 | 125 | 125 | 4x18 | 4x18 | 10 | 10 |
| 65 | 80 | 134 | 112 | 145 | 145 | 4x18 | 4x18 | 12 | 12 |
| 80 | 95 | 131 | 114 | 160 | 160 | 4x18 | 8x18 | 13 | 13 |
| 100 | 114 | 155 | 127 | 180 | 180 | 8x18 | 8x18 | 17 | 17 |
| 125 | 113 | 170 | 140 | 210 | 210 | 8x18 | 8x18 | 19 | 19 |
| 150 | 139 | 190 | 140 | 240 | 240 | 8x23 | 8x23 | 24 | 24 |
| 200 | 175 | 210 | 152 | 295 | 295 | 8x22 | 8x22 | 31 | 31 |
| 250 | 203 | 245 | 165 | 350 | 355 | 8x22 | 12x22 | 51 | 51 |
| 300 | 223 | 280 | 178 | 400 | 410 | 12x22 | 12x26 | 64 | 64 |
| 350 | 254 | 310 | 190 | 460 | 470 | 12x22 | 12x26 | 70 | 79 |
| 400 | 306 | 340 | 216 | 515 | 525 | 16x22 | 16x26 | 120 | 135 |
| 450 | 315 | 406 | 222 | 565 | 585 | 16x26 | 16x30 | 142 | 158 |
| 500 | 378 | 430 | 229 | 620 | 650 | 20x26 | 20x33 | 160 | 225 |
| 600 | 440 | 500 | 267 | 725 | 770 | 20x30 | 20x36 | 260 | 330 |
| 700 | 510 | 560 | 292 | 840 | 910 | 24x30 | 24x39 | 360 | 375 |
| 800 | 560 | 620 | 318 | 950 | 1020 | 24x33 | 24x39 | 458 | 470 |
| 900 | 581 | 692 | 330 | 1050 | 1120 | 28x33 | 28x39 | 550 | 572 |
| 1000 | 645 | 735 | 410 | 1160 | 1255 | 28x36 | 28x42 | 792 | 812 |
| 1200 | 786 | 917 | 470 | 1380 | 1485 | 32x39 | 32x52 | 1045 | 1086 |

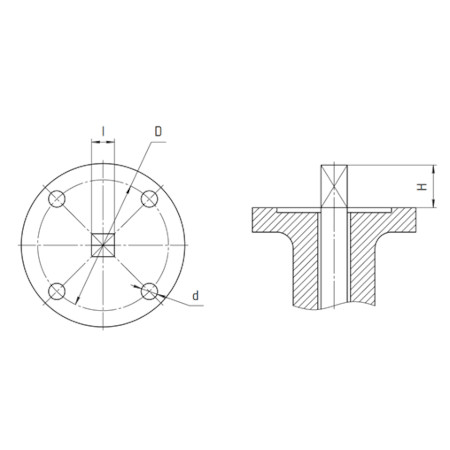

Размеры верхнего фланца и крутящие моменты для подбора приводов
| DN | Фланец по ISO | D | Размеры, мм | Мкр, Н*м | |||||
| Чугун | Сталь | Чугун | Сталь | d | I | H | PN10 | PN16 | |
| 25 | F04 | F05 | 42 | 50 | 6 | 11 | 23 | 7 | 8 |
| 40 | F05 | F05 | 50 | 50 | 7 | 11 | 23 | 10 | 12 |
| 50 | F05 | F07 | 50 | 70 | 7 | 11 | 23 | 18 | 20 |
| 65 | F05 | F07 | 50 | 70 | 7 | 11 | 23 | 30 | 32 |
| 80 | F05 | F07 | 50 | 70 | 7 | 11 | 23 | 32 | 34 |
| 100 | F07 | 70 | 10 | 11 | 30 | 53 | 57 | ||
| 125 | F07 | 70 | 10 | 14 | 30 | 80 | 87 | ||
| 150 | F07 | 70 | 10 | 14 | 30 | 130 | 140 | ||
| 200 | F10 | 102 | 12 | 17 | 44 | 230 | 266 | ||
| 250 | F10 | 102 | 12 | 22 | 40 | 390 | 404 | ||
| 300 | F10 | 102 | 14 | 22 | 40 | 570 | 657 | ||
| 350 | F12 | 125 | 14 | 22 | 40 | 700 | 810 | ||
| 400 | F14 | 140 | 18 | 27 | 40 | 960 | 1105 | ||
| 450 | F14 | 140 | 18 | 27 | 40 | 1280 | 1480 | ||
| 500 | F14 | 140 | 18 | 27 | 40 | 1710 | 2100 | ||
| 600 | F16 | 165 | 22 | 36 | 50 | 2680 | 3050 | ||
| 700 | F25 | 254 | 18 | 46 | 50 | 4170 | |||
| 800 | F25 | 254 | 18 | 46 | 50 | 6200 | |||
| 900 | F25 | 254 | 18 | 55 | 60 | 6950 | |||
| 1000 | F25 | 254 | 18 | 55 | 60 | 11380 | |||
| 1200 | F30 | 298 | 60 | 70 | 16000 | ||||
Размеры и крутящий момент указаны справочно, для правильного подбора электро- и пневмоприводов рекомендуем консультироваться.
Пропускная способность затворов – Kv, м3/час
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Kv | 65 | 138 | 214 | 309 | 561 | 1069 | 1853 | 3088 | 4750 | 7125 |
| DN | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| Kv | 8620 | 10416 | 15215 | 18959 | 24869 | 36200 | 44300 | 58000 | 80600 | 110500 |
Показатели надежности затворов по узлу уплотнения
| DN | 40-100 | 125,150 | 200-300 | 350,400 | 450-600 | 700-900 | 1000,1200 |
| Средний ресурс, циклов, не менее | 5400 | 4400 | 4000 | 3400 | 2400 | 2000 | 1900 |
| Гарантийная наработка, циклов, не менее | 2000 | 1700 | 1600 | 1400 | 1000 | 800 | 650 |
Средний ресурс и гарантийная наработка узла уплотнения определены при испытаниях затворов водой по ГОСТ 2874-82
При эксплуатации затворов на рабочих средах, отличных от воды, показатели надежности определяются конкретной средой в зависимости от её параметров.
