Затворы дисковые с тройным эксцентриситетом серии RIO ED1600 DN 50 – 2000 PN 6, 10, 16, 25, 40, 63, 100 кгс/см2 ТУ 28.14.13-003-50212090-2026

ООО "Единство"

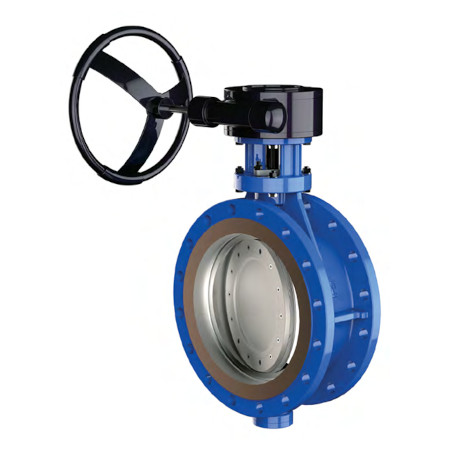

Затворы дисковые с тройным эксцентриситетом серии RIO ED1600 предназначены для установки на трубопроводах в качестве запорных и регулирующих устройств.

Тройной эксцентриситет в конструкции затворов данной серии позволяет минимизировать потери на трение при открытии - закрытии затвора, снижает крутящий момент на штоке, необходимый для управления.

Применение в затворах серии RIO ED1600 сборного металло-графитового или цельнометаллического уплотнения позволяет эксплуатировать их в условиях высокого давления и температуры, что является важным преимуществом перед затворами с эластомерным уплотнением.

При углах открытия от 20° до 70° затворы могут использоваться для регулирования потока среды.

Данные затворы широко применяются на технологических трубопроводах в энергетике, металлургии, нефтяной, нефтеперерабатывающей, нефтехимической, химической промышленности, на объектах водоснабжения и водоотведения, на предприятиях ЖКХ.

Изготовление и поставка: По ТУ 28.14.13-003-50212090-2026
Тип конструкции: Затворы дисковые с тройным эксцентриситетом
Диаметр номинальный DN 50 – DN 2000 мм
Давление номинальное PN 6, 10, 16, 25, 40, 63, 100 кгс/см2
Температура рабочей среды: - до +500°С в зависимости от используемых материалов
Управление: редуктор DN 50-2000 мм
электро- или пневмопривод- DN 50-2000 мм
Класс герметичности: «А» по ГОСТ 9544-2015
Основные рабочие среды: Вода, воздух, пар, природный газ и газообразные углеводороды, нефть, нефтепродукты, коксовый газ, аммиак, кислоты, щелочи, спирты
Присоединение: межфланцевое с гладкими проушинами;
фланцевое;
под приварку. Присоединительные фланцы трубопровода по ГОСТ 33259-2015
Установочное положение: Любое, кроме положения «электроприводом вниз» для электроприводных затворов
Направление подачи рабочей среды: Одностороннее, по стрелке на корпусе затвора, двустороннее по требованию покупателя
Климатическое исполнение: У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Размеры верхнего фланца под привод: В соответствии со стандартом ISO 5211

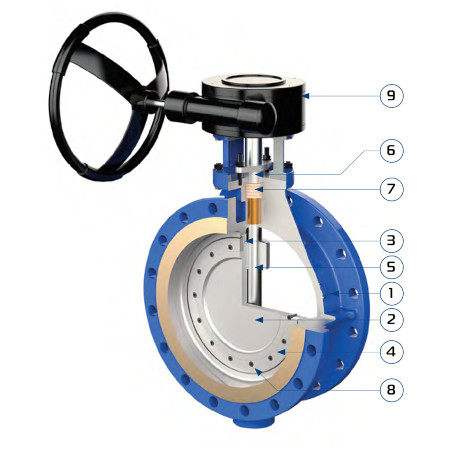

Конструкция затвора:

Позиция Наименование
1 Корпус
2 Диск
3 Уплотнение
4 Прижимное кольцо
5 Шток
6 Фланец сальника
7 Сальниковая набивка
8 Болт
9 Редуктор



Материалы уплотнения Описание
Сталь SS304 +graphite Уплотнение металл по металлу - наборное уплотнение из графитовых и нержавеющих колец
Сталь SS304 Уплотнение металл по металлу цельнометаллическое, применяется при высоких температурах
PTFE Универсальная термическая и химическая стойкость

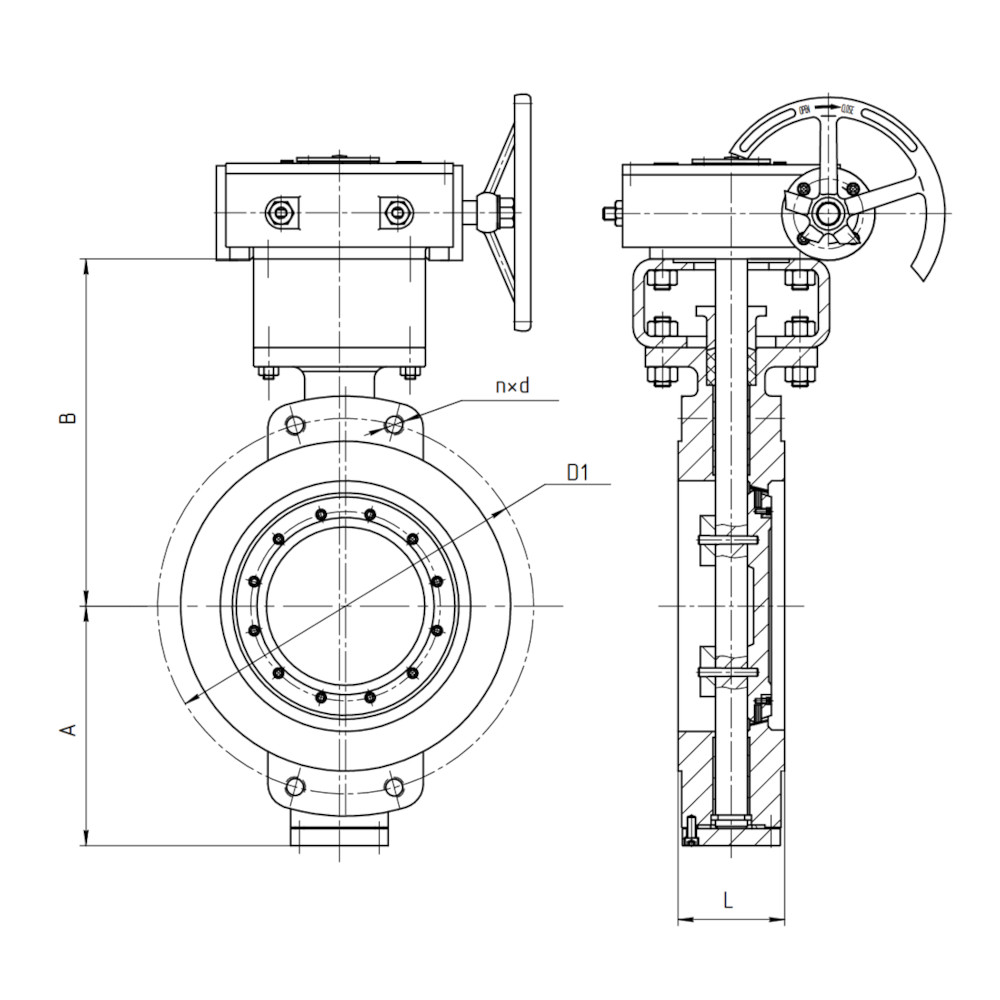

Основные габаритные и присоединительные размеры присоединение межфланцевое с гладкими проушинами

DN PN10 PN16
Размеры, мм Масса с редуктором, кг Размеры, мм Масса с редуктором, кг
А В L D1 n*d А В L D1 n*d
50 70 235 43 125 4x18 11 70 235 43 125 4x18 11
65 75 250 46 145 4x18 12 75 250 46 145 4x18 12
80 85 150 49 160 4x18 13 85 250 49 160 4x18 13
100 100 260 56 180 8x18 14 100 260 56 180 8x18 14
125 110 280 64 210 8x18 21 110 280 64 210 8x18 21
150 150 310 70 240 8x22 25 150 310 70 240 8x22 25
200 210 380 71 295 8x22 38 210 380 71 295 12x22 38
250 235 395 76 350 12x22 60 235 395 76 355 12x26 60
300 265 425 83 400 12x22 76 265 425 83 410 12x26 76
350 300 480 92 460 16x22 109 300 480 92 470 16x26 109
400 355 535 102 515 16x26 130 355 535 102 525 16x30 130
450 380 570 114 565 20x26 135 380 570 114 585 20x30 135
500 395 590 127 620 20x26 206 395 590 127 650 20x33 206
600 450 675 154 725 20x30 312 450 675 154 770 20x39 312
700 520 770 165 840 24x30 369 520 770 165 840 24x39 369
800 590 840 190 950 24x33 570 590 840 190 950 24x39 570
900 660 915 203 1050 28x33 750 660 915 203 1050 28x39 750
1000 730 1050 216 1160 28x33 930 730 1050 216 1170 28x45 930
1200 870 1190 254 1380 32x39 1183 870 1190 254 1390 32x52 1183
1400 1015 1350 279 1590 32x45 1415



DN PN25 PN40
Размеры, мм Масса с редуктором, кг Размеры, мм Масса с редуктором, кг
А В L D1 n*d А В L D1 n*d
50 70 235 43 125 4x18 11 80 250 43 125 4x18 12
65 75 250 46 145 8x18 13 85 265 46 145 8x18 14
80 85 250 49 160 8x18 14 95 265 64 160 8x18 15
100 100 260 56 190 8x22 16 115 275 64 190 8x22 17
125 110 280 64 220 8x26 22 125 295 70 220 8x26 25
150 150 310 70 250 8x26 32 165 330 76 250 8x26 36
200 210 380 71 310 8x26 48 225 395 89 320 12x30 50
250 235 395 76 370 8x30 68 250 410 114 385 12x33 79
300 265 425 83 430 12x30 98 285 450 114 450 16x33 128
350 300 480 92 490 12x33 112 330 510 127 510 16x33 233
400 355 535 102 550 12x33 145 390 570 140 585 12x39 272
450 380 570 114 600 16x33 198 415 595 152 610 16x39 307
500 395 590 127 660 16x39 287 430 625 152 670 16x45 378
600 450 675 154 770 16x39 405 485 710 178 795 16x52 465
700 520 770 165 875 20x45 461 535 810 229 900 20x52 679
800 590 840 190 990 20x45 712 630 890 241 1030 20x56 817
900 660 915 203 1090 24x52 832
1000 730 1050 216 1210 24x56 1270
1200 870 1190 254 1420 28x56 1464



DN PN63 PN100
Размеры, мм Масса с редуктором, кг Размеры, мм Масса с редуктором, кг
А В L D1 n*d А В L D1 n*d
50 80 250 43 135 4x22 17
65 85 265 46 160 8x22 19
80 95 265 64 170 8x22 20
100 115 275 64 200 8x26 23 115 275 64 210 8x30 26
125 125 295 78 240 8x30 34 125 295 78 250 8x33 38
150 165 330 78 280 8x33 49 165 330 78 290 12x33 56
200 225 395 102 345 8x33 62 225 395 102 360 8x39 96
250 250 410 117 400 8x39 115 250 410 117 430 8x39 130
300 285 450 140 460 12x39 207 285 450 140 500 12x45 227
350 330 510 155 525 12x39 259 330 510 155 560 12x52 290
400 390 570 178 585 12x45 326 390 570 178 620 12x52 367
500 430 625 216 705 16x52 429
600 485 710 232 820 16x56 684

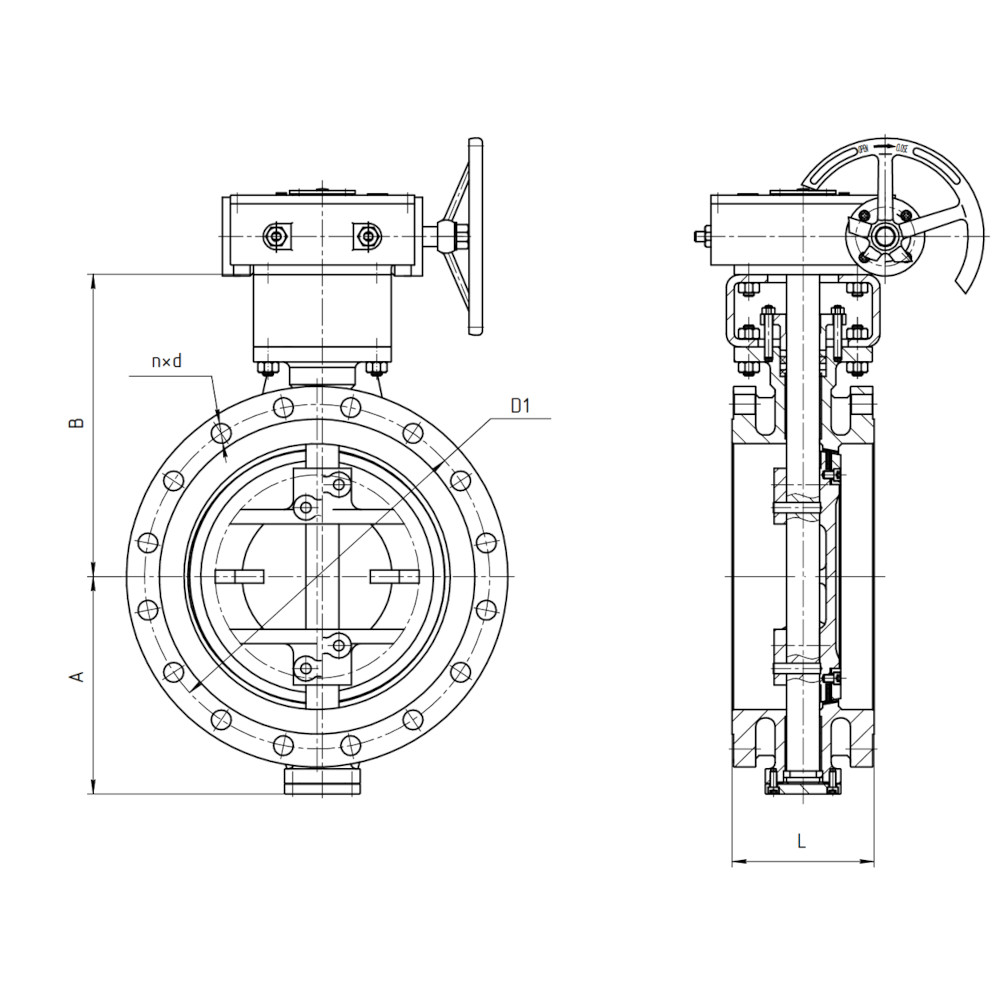

Основные габаритные и присоединительные размеры присоединение фланцевое

DN PN10 PN16
Размеры, мм Масса с редуктором, кг Размеры, мм Масса с редуктором, кг
А В L D1 n*d А В L D1 n*d
50 70 235 108 125 4x18 16 70 235 108 125 4x18 16
65 75 250 112 145 4x18 17 75 250 112 145 4x18 17
80 85 250 114 160 4x18 19 85 250 114 160 4x18 19
100 100 260 127 180 8x18 21 100 260 127 180 8x18 21
125 110 280 140 210 8x18 30 110 280 140 210 8x18 30
150 150 310 140 240 8x22 37 150 310 140 240 8x22 37
200 210 380 152 295 8x22 55 210 380 152 295 12x22 55
250 235 395 165 350 12x22 75 235 395 165 355 12x26 75
300 265 425 178 400 12x22 104 265 425 178 410 12x26 104
350 300 480 190 460 16x22 154 300 480 190 470 16x26 158
400 355 535 216 515 16x26 185 355 535 216 525 16x30 185
450 380 570 222 565 20x26 231 380 570 222 585 20x30 241
500 395 590 229 620 20x26 304 395 590 229 650 20x33 304
600 450 675 267 725 20x30 490 450 675 267 770 20x39 492
700 520 770 292 840 24x30 706 520 770 292 840 24x39 706
800 590 840 318 950 24x33 712 590 840 318 950 24x39 712
900 660 915 330 1050 28x33 950 660 915 330 1050 28x39 980
1000 730 1050 410 1160 28x33 1170 730 1050 410 1170 28x45 1300
1200 870 1190 470 1380 32x39 2030 870 1190 470 1390 32x52 2115
1400 1015 1350 530 1590 32x45 2674 1015 1350 530 1590 32x52 2795
1600 1100 1430 600 1820 36x52 3410 1100 1430 600 1820 36x56 3560
1800 1250 1590 670 2020 40x52 4140
2000 1370 1720 760 2230 44x52 5980



DN PN25 PN40
Размеры, мм Масса с редуктором, кг Размеры, мм Масса с редуктором, кг
А В L D1 n*d А В L D1 n*d
50 70 235 108 125 4x18 17 80 250 150 125 4x18 17
65 75 250 112 145 8x18 18 85 265 170 145 8x18 19
80 85 250 114 160 8x18 20 95 265 180 160 8x18 22
100 100 260 127 190 8x22 25 115 275 190 190 8x22 28
125 110 280 140 220 8x26 32 125 295 200 220 8x26 44
150 150 310 140 250 8x26 42 165 330 210 250 8x26 65
200 210 380 152 310 8x26 67 225 395 230 320 12x30 76
250 235 395 165 370 8x30 82 250 410 250 385 12x33 120
300 265 425 178 430 12x30 139 285 450 270 450 16x33 165
350 300 480 190 490 12x33 172 330 510 290 510 16x33 260
400 355 535 216 550 12x33 229 390 570 310 585 12x39 330
450 380 570 222 600 16x33 312 415 595 330 610 16x39 370
500 395 590 229 660 16x39 380 430 625 350 670 16x45 450
600 450 675 267 770 16x39 571 485 710 390 795 16x52 660
700 520 770 292 875 20x45 808 535 810 430 900 20x52 1096
800 590 840 318 990 20x45 1287 630 890 470 1030 20x56 1500
900 660 915 330 1090 24x52 1520
1000 730 1050 410 1210 24x56 1860
1200 870 1190 470 1420 28x56 2510
1400 1015 1350 530 1640 32x62 3190



DN PN63 PN100
Размеры, мм Масса с редуктором, кг Размеры, мм Масса с редуктором, кг
А В L D1 n*d А В L D1 n*d
50 80 250 150 135 4x22 23
65 85 265 170 160 8x22 25
80 95 265 180 170 8x22 27
100 115 275 190 200 8x26 30 115 275 190 210 8x30 35
125 125 295 200 240 8x30 50 125 295 200 250 8x33 58
150 165 330 210 280 8x33 72 165 330 210 290 12x33 84
200 225 395 230 345 8x33 87 225 395 230 360 8x39 125
250 250 410 250 400 8x39 130 250 410 250 430 8x39 153
300 285 450 270 460 12x39 250 285 450 270 500 12x45 290
350 330 510 290 525 12x39 290 330 510 290 560 12x52 330
400 390 570 310 585 12x45 390 390 570 310 620 12x52 445
500 430 625 350 705 16x52 510
600 485 710 390 820 16x56 850

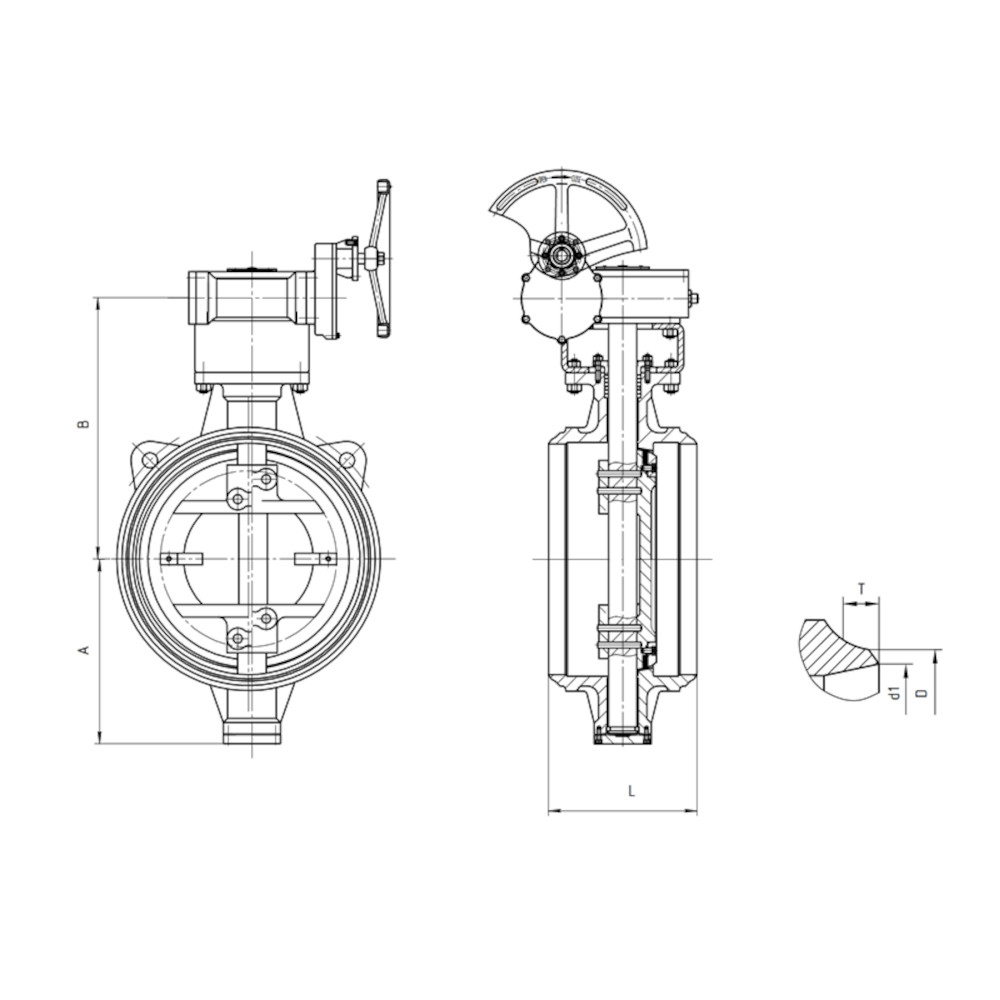

Основные габаритные и присоединительные размерыприсоединение под приварку

DN PN6-25 PN40-100
Размеры, мм Масса с редуктором, кг Размеры, мм   Масса с редуктором, кг
А В L T d1 D А В L T d1 D
80 98 215 180 6 85 92 30 98 215 180 6 85 92 30
100 112 230 190 6 105 114 37 112 230 190 6 105 114 37
125 125 246 200 6 130 138 44 125 246 200 6 130 138 44
150 155 297 210 6 152 159 51 165 315 210 6 152 159 58
200 200 351 230 9 207 219 62 219 370 230 9 207 219 78
250 231 384 250 9 258 274 84 261 422 250 9 258 274 113
300 261 415 270 9 313 325 115 289 490 270 9 313 325 165
350 298 470 290 9 365 377 153 320 528 290 9 365 377 225
400 331 531 310 9 414 426 187 357 568 310 9 414 426 327
450 369 564 330 9 466 478 292 385 626 330 9 466 480 375
500 404 596 350 9 517 530 324 431 670 350 9 517 530 464
600 473 676 390 9 614 630 436 492 737 390 9 614 630 693
700 538 749 430 14 702 720 668
800 615 829 470 14 802 820 889,5
900 628 852 510 14 902 920 1360
1000 730 1013 550 15 1000 1020 1896
1200 850 1137 630 15 1200 1220 2615
1400 980 1348 710 15 1400 1420 3525
1600 1155 1517 790 18 1600 1620 5496

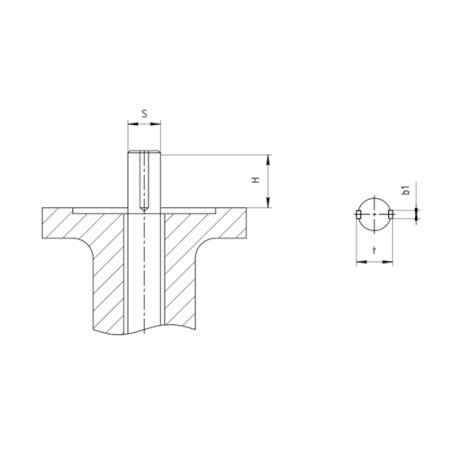

Размеры верхнего фланца и крутящие моменты для подбора приводов

DN PN10, 16 PN25 PN40
Фланец по ISO Размеры, мм Мкр, Н*м Фланец по ISO Размеры, мм Мкр, Н*м Фланец по ISO Размеры, мм Мкр, Н*м
s b1 H t PN10 PN16 s B1 H t s b1 H t
50 F07 14 6x1 50 16 50 50 F07 14 6x1 50 16 70 F07 14 6x1 50 16 100
80 F07 16 6x1 50 18 65 80 F07 16 6x1 50 18 108 F07 16 6x1 50 18 225
100 F07 18 6x1 50 22 99 125 F07 18 6x1 50 22 171 F07 18 6x1 50 20 315
125 F10 22 8x1 60 24 156 180 F10 22 8x1 60 24 278 F10 26 8x1 60 28 480
150 F10 26 8x1 60 29 239 297 F10 26 8x1 60 29 432 F12 28 10x1 65 31 750
200 F12 28 10x1 65 31 467 585 F12 28 10x1 65 31 752 F12 32 10x1 65 35 1305
250 F12 32 10x1 65 35 753 952 F12 32 10x1 65 35 1242 F14 38 12x1 70 41 2100
300 F14 38 12x1 70 41 1076 1366 F14 38 12x1 70 41 1809 F14 42 12x1 70 45 3045
350 F14 40 12x1 70 43 1479 1895 F14 40 12x1 70 43 2532 F16 45 12x2 90 51 4350
400 F16 45 12x2 90 51 2330 2977 F16 45 12x2 90 51 4355 F16 50 12x2 90 56 7650
450 F16 50 12x2 90 58 2856 3678 F16 50 12x2 90 58 5379 F25 55 16x2 100 63 9300
500 F25 55 16x2 100 63 3708 4764 F25 55 16x2 100 63 7302 F25 65 16x2 100 73 12600
600 F25 65 16x2 100 73 5620 7588 F25 65 16x2 100 73 11216 F25 75 18x2 110 85 19800
700 F25 75 18x2 110 85 7660 10770 F25 75 18x2 110 85 16463 F30 85 22x2 120 95 29700
800 F30 85 22x2 120 97 10695 15100 F30 85 22x2 120 97 23105 F35 95 25x2 140 107 43650
900 F35 95 25x2 140 107 14364 20370 F35 95 25x2 140 107 31220 F35 105 25x2 140 119 58500
1000 F35 105 25x2 140 117 18729 26680 F35 105 25x2 140 117 40940 F40 125 28x2 160 141 76500
1200 F40 125 28x2 160 139 33180 46700 F40 125 28x2 160 139 65730 F48 135 32x2 180 153 125250
1400 F48 145 32x2 180 163 49660 70920 F48 145 32x2 180 163 100830
1600 F48 165 32x2 190 185 69750 100050

Данные указаны справочно, для правильного подбора электро- и пневмоприводов рекомендуем консультироваться.

Размеры и форма штока уточняются по запросу. Для DN500 и выше возможна установка многооборотных приводов через червячный редуктор.

Пропускная способность затворов – Kv, м3/час

DN 50 65 80 100 125 150 200 250 300 350 400 450
Kv 39 103 150 280 380 750 1390 2400 3780 5590 8000 9620
DN 500 600 700 800 900 1000 1200 1400 1600 1800 2000
Kv 13780 18910 26960 35210 43250 57240 81480 125631 196432 223785 281540

Показатели надежности затворов по узлу уплотнения

DN 40-100 125,150 200-300 350,400 450-600 700-900 1000-2000
Средний ресурс, циклов, не менее 5300 4300 3900 3300 22300 1900 1800
Гарантийная наработка, циклов, не менее 2000 1700 1600 1400 1000 800 650

Средний ресурс и гарантийная наработка узла уплотнения определены при испытаниях затворов водой по ГОСТ 2874-82

При эксплуатации затворов на рабочих средах, отличных от воды, показатели надежности определяются конкретной средой в зависимости от её параметров.

Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца

Заказать звонок
