Затвор шиберный со штурвалом RIO BIK (невыдвижной шток) DN 50-400 PN 10 бар ТУ 28.14.13-003-502 120 90 – 2026
Затворы дисковые поворотные концентрические для межфланцевого монтажа RIO ED800 DN 40 – 1200 PN 10 PN 16 ТУ 28.14.13-003-50212090-2026
Применение
- холодная и горячая вода, чистая и соленая вода
- масла и нефтепродукты
- сыпучие материалы
- сжатый воздух и прочее, согласно, применяемой уплотнительной манжеты
Конструкция
- межфланцевый с гладкими отверстиями
- эластичное внутреннее уплотнение (заменяемое), исключающее контакт корпуса с рабочей средой
- цельная ось затвора для уменьшения вероятности протечек
- управление: рукоятка; редуктор; имеется возможность присоединения привода
- установка между фланцами
- защитное эпоксидное покрытие 150 мкм.
Технические характеристики
Для стандартного исполнения (складские позиции):
- диапазон диаметров – DN 40 – DN 300, давление 16 бар.
- диапазон диаметров – DN 350 – DN 1200, давление 10 бар.
Под заказ возможно изготовление DN 350 – DN 1200 на давление16 бар.
(Гидравлическая опрессовка производится с коэффициентом 1,1 к рабочему давлению.)
Диапазон применения в зависимости от используемой уплотнительной манжеты:
| Наименование | Диапазон температур | Область применения | Свойства резиновой смеси уплотнения |
| EPDM | от -25°С до +110° С (кратковременно до +120° С) | Вода, пар, морская вода, сжатый воздух, спирты, неорганические кислоты не высокой концентрации, щёлочи, абразивные субстанции, каустическая сода. | Отличные механические свойства (стирание). Устойчив к длительному воздействию ультрафиолета и озона. |
| NBR | от -20° С до +100° С (кратковременно до +120° С) | Вода, гликоль, щёлочи, нефть и нефтепродукты, минеральные и растительные масла, животные жиры. | Устойчив к воздействию минеральных масел, определенных углеводородов, растворителей. |
| VITON | от -20° С до +200° С (кратковременно до +250° С) | Горячий воздух, неорганические и органические кислоты высокой концентрации. Бензолы, бензин и диз. топливо. Растворители (кроме ацетона), щелочи. | Хорошая устойчивость к жаре и свету. Подходит для гидравлических жидкостей, едких сред, горючих веществ, газов, углеводородов. |
| PTFE | от -80° С до + 200° С | Устойчив почти ко всем химикатам. Отсутствие стойкости только к сплавам щелочных металлов (натрию, калию), газообразному фтору, фтороводороду, хлортрифториду. | Прекрасные свойства скольжения. Высокая стойкость к атмосферному старению. |
Затворы межфланцевые поставляются в комплекте с рукояткой для открытия/закрытия

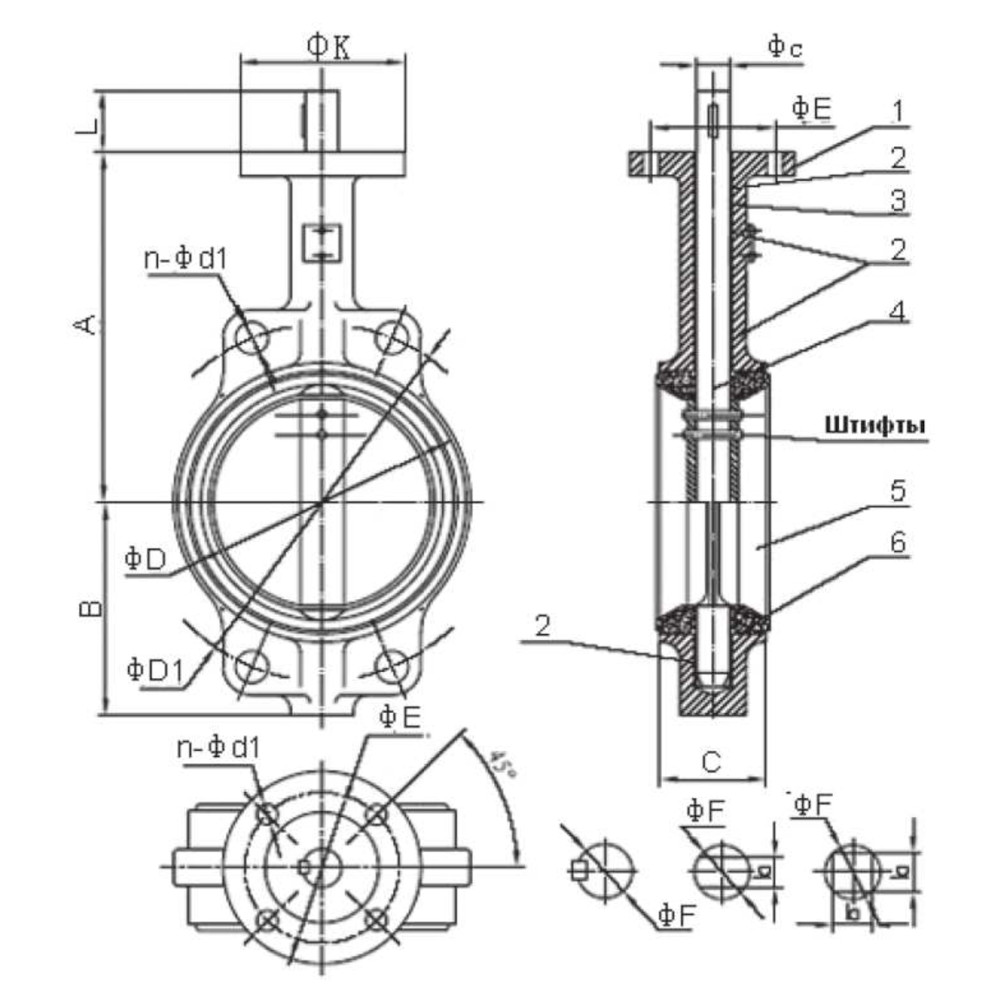

| DN | А | В | В | Вес, кг |
| 50-150 | 260 | 26 | 50 | 0,9 |
| 200-250 | 350 | 32 | 75 | 1,3 |
| 250-300 | 360 | 32 | 75 | 2,3 |

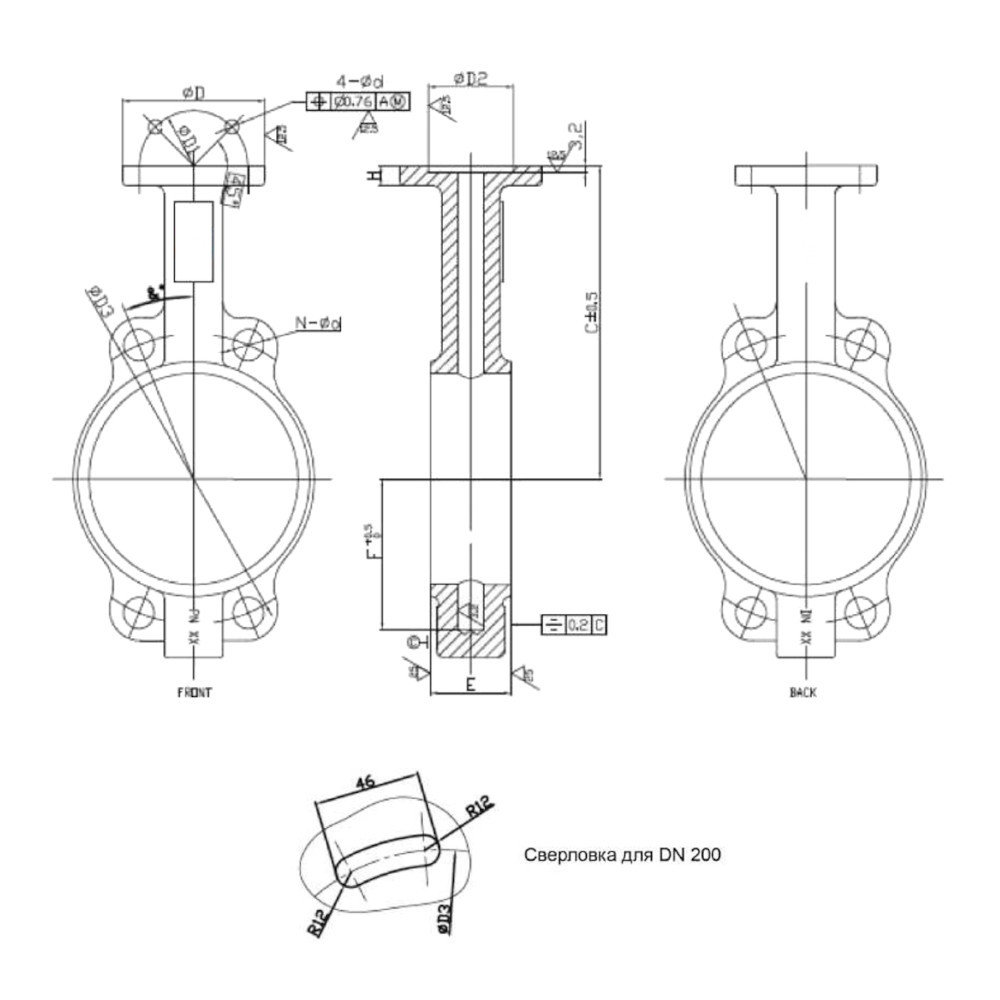

| DN | PN | ØD | ØD1 | D2 | 4-Ød | H | С | F | Е | ØD3 | N-Ød | Вес, кг |
| 40 | 10,16 | 65 | 50 | 35 | 8 | 12 | 138 | 56 | 29 | 110 | 4-18 | 2,7 |
| 50 | 10,16 | 65 | 50 | 35 | 8 | 12 | 161 | 60 | 40 | 125 | 4-18 | 3,2 |
| 65 | 10,16 | 65 | 50 | 35 | 8 | 12 | 175 | 65 | 43 | 145 | 4-18 | 3,8 |
| 80 | 10,16 | 65 | 50 | 35 | 8 | 12 | 181 | 72 | 43 | 160 | 8-18 | 4,1 |
| 100 | 10,16 | 90 | 70 | 55 | 10 | 15 | 200 | 94 | 49 | 180 | 8-18 | 5,4 |
| 125 | 10,16 | 90 | 70 | 55 | 10 | 15 | 213 | 104 | 53 | 210 | 8-18 | 7,5 |
| 150 | 10,16 | 90 | 70 | 55 | 10 | 15 | 226 | 120 | 53 | 240 | 8-22 | 8,6 |
| 200 | 10,16 | 125 | 102 | 70 | 12 | 15 | 260 | 156 | 57 | 295 | 14,5 | |
| 250 | 10,16 | 125 | 102 | 70 | 12 | 18 | 292 | 180 | 65 | 357.5 | 12-30 | 20,5 |
| 300 | 10,16 | 125 | 102 | 70 | 12 | 20 | 337 | 221 | 76 | 405 | 12-32 | 29,0 |
| 350 | 10,16 | 125 | 102 | 70 | 12 | 20 | 368 | 241 | 76 | 467 | 16-29 | 38.0 |
| DN | PN | ØD | ØD1 | D2 | 4-Ød | H | С | F | Е | ØD3 | N-Ød | Вес, кг |
| 400 | 10 | 100 | 51 | 400 | 308.8 | 33.15 | 522 | 389.6 | 16-33 | 175 | 140 | 4-18 |
| 16 | 100 | 51 | 400 | 308.8 | 37.95 | 522 | 389.6 | 16-33 | 175 | 140 | 4-18 | |
| 450 | 10 | 111 | 51 | 422 | 327,8 | 38 | 577 | 440.5 | 20-38 | 175 | 140 | 4-18 |
| 16 | 111 | 51 | 422 | 327,8 | 42.86 | 577 | 440.5 | 20-38 | 175 | 140 | 4-18 | |
| 500 | 10 | 125 | 57 | 480 | 360,8 | 41.15 | 620 650 | 491.6 | 20-26 20-33 |
210 | 165 | 4-22 |
| 16 | 125 | 57 | 480 | 360,8 | 45.72 | 620 650 | 491.6 | 20-26 20-33 |
210 | 165 | 4-22 | |
| 600 | 10 | 151 | 70 | 562 | 458,8 | 50.65 | 725 770 | 592.5 | 20-30 20-36 |
210 | 165 | 4-22 |
| 16 | 151 | 70 | 562 | 458,8 | 53.98 | 725 770 | 592.5 | 20-30 20-36 |
210 | 165 | 4-22 |
| DN | PN | A | B | D | D1 | n-Ø | C | L | Вес, кг |
| 700 | 10 | 623.9 | 505 | 695 | 840 | 24-Æ30 | 162 | 82 | 266 |
| 16 | 623,9 | 505 | 695 | 840 | 24-Æ36 | 162 | 82 | 284 | |
| 800 | 10 | 672 | 565 | 794,7 | 950 | 24-Æ33 | 187 | 82 | 358 |
| 16 | 672 | 565 | 794,7 | 950 | 24-Æ39 | 187 | 82 | 368 | |
| 900 | 10 | 720 | 656 | 864,7 | 1050 | 28-Æ33 | 203 | 118 | 520 |
| 16 | 720 | 656 | 864,7 | 1050 | 28-Æ39 | 203 | 118 | 550 | |
| 1000 | 10 | 800 | 700 | 965 | 1160 | 28-Æ36 | 215 | 142 | 682 |
| 16 | 800 | 700 | 965 | 1170 | 28-Æ42 | 215 | 142 | 720 | |
| 1200 | 10 | 941 | 864 | 1160 | 1380 | 32-Æ40 | 254 | 150 | 1038 |
| 16 | 941 | 864 | 1160 | 1390 | 32-Æ48 | 254 | 150 | 1090 |
Размеры верхнего присоединительного фланца межфланцевых затворов
| DN | ISO5210 | D | D1 | D2xH | d0 | n | Ød | F | L | |
| PN10 | PN16 | |||||||||
| 40 | F05 | 65 | 50 | 35х4 | 12.6±0.025 | 4 | 8 | 8.86 | 32 | |
| 50 | F05 | 65 | 50 | 35х4 | 12.6±0.025 | 4 | 8 | 8.86 | 32 | |
| 65 | F05 | 65 | 50 | 35х4 | 12.6±0.025 | 4 | 8 | 8.86 | 32 | |
| 80 | F05 | 65 | 50 | 35х4 | 12.6±0.025 | 4 | 8 | 8.86 | 32 | |
| 100 | F07 | 90 | 70 | 55х4 | 15.77±0.025 | 4 | 10 | 11.10 | 32 | |
| 125 | F07 | 90 | 70 | 55х4 | 18.92±0.025 | 4 | 10 | 12.7 | 32 | |
| 150 | F07 | 90 | 70 | 55х4 | 18.92±0.025 | 4 | 10 | 12.7 | 32 | |
| 200 | F10 | 125 | 102 | 70х4 | 22.10±0.025 | 4 | 12 | 15.88 | 45 | |
| DN | ISO 5210 | D | D1 | D2xH | n | Ød | d0 | B | K | L |
| PN10 | ||||||||||
| 300 | F10 | 125 | 102 | 70x4 | 4 | 12 | 31.6 | 6.35 | 34.25 | 45 |
| 350 | F10 | 125 | 102 | 70x4 | 4 | 12 | 31.6 | 7.9 | 35.05 | 45 |
| 400 | F14 | 175 | 140 | 100x5 | 4 | 18 | 33.15 | 7.9 | 36.6 | 51 |
| 450 | F14 | 175 | 140 | 100x5 | 4 | 18 | 38 | 9.5 | 41.45 | 51 |
| 500 | F16 | 210 | 165 | 130x5 | 4 | 22 | 41.15 | 9.5 | 44.6 | 57 |
| 600 | F16 | 210 | 165 | 130x5 | 4 | 22 | 53.98 | 12.7 | 54.75 | 70 |
| DN | ISO 5210 | D | D1 | D2xH | n | Ød | d0 | B | K | L |
| 700 | F25 | 300 | 254 | 200x6 | 8 | 18 | 63.35 | 18 | 71.35 | 82 |
| 800 | F25 | 300 | 254 | 200x6 | 8 | 18 | 63.35 | 18 | 71.35 | 82 |
| 900 | F30 | 350 | 298 | 230x6 | 8 | 22 | 75 | 20 | 84 | 118 |
| 1000 | F30 | 350 | 298 | 230x6 | 8 | 22 | 85 | 22 | 95 | 142 |
| 1200 | F35 | 415 | 356 | 260x6 | 8 | 33 | 105 | 28 | 117 | 150 |
Таблица крутящих моментов межфланцевых поворотных затворов, N*m
| Диаметр | 1,0 МПа | 1,6 МПа |
| 50 | 18 | 20 |
| 65 | 22 | 25 |
| 80 | 32 | 34 |
| 100 | 53 | 57 |
| 125 | 80 | 87 |
| 150 | 130 | 140 |
| 200 | 230 | 266 |
| 250 | 390 | 404 |
| 300 | 570 | 657 |
| 350 | 700 | 810 |
| 400 | 960 | 1097 |
| 450 | 1200 | 1480 |
| 500 | 1710 | 1900 |
| 600 | 4100 | 5100 |
| 700 | 3808 | 4685 |
| 800 | 4682 | 7091 |
| 900 | 7974 | 11859 |
| 1000 | 10815 | 16108 |
| 1200 | 17427 | 26145 |
Рекомендуемый крепёж для присоединениямежфланцевых затворов при монтаже
| DN | Шпилька ГОСТ 9066-75 | Гайка ГОСТ 9064-75 | ||
| размер | кол-во, шт. | размер | кол-во, шт. | |
| DN40 PN16 | М 16x130 | 4 | М 16 | 8 |
| DN50 PN16 | М 16x140 | 4 | М 16 | 8 |
| DN65 PN16 | М 16x150 | 4 | М 16 | 8 |
| DN80 PN16 | М 16x150 | 4 | М 16 | 8 |
| DN100 PN16 | М 16x160 | 8 | М 16 | 16 |
| DN125 PN16 | М 16x170 | 8 | М 16 | 16 |
| DN150 PN16 | М 20x180 | 8 | М 20 | 16 |
| DN200 PN16 | М 20x190 | 12 | М 20 | 24 |
| DN250 PN16 | М 24x200 | 12 | М 24 | 24 |
| DN300 PN16 | М 24x220 | 12 | М 24 | 24 |
| DN350 PN10 | М 20x200 | 16 | М 20 | 32 |
| DN400 PN10 | М 24x250 | 16 | М 24 | 32 |
| DN450 PN10 | М 24x260 | 20 | М 24 | 40 |
| DN500 PN10 | М 24x270 | 20 | М 24 | 40 |
| DN00 PN10 | М 27x310 | 20 | М 27 | 40 |
| DN800 PN10 | М 30x360 | 24 | М 30 | 48 |
Примечание: В таблице приведён номинальный крутящий момент затворов.
При выборе исполнительного механизма необходимо применять повышающий коэффициент 1,25-1,3.
