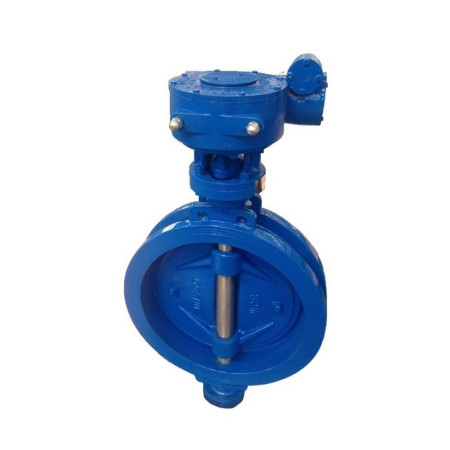

Затвор дисковый поворотный трёхэксцентриковый (межфланцевый) RIO ЗФТМД (DN 100 – 1800, PN 16) ТУ 28.14.13-003-502 120 90 – 2026
Технические характеристики
- Номинальный диаметр: от 100 мм до 1800 мм;
- Рабочая температура: -30ºС +425ºС;
- Стандартное рабочее давление: PN16;
- Внешний вид: EN 593:2004;
- Фланцы: EN 1092-1-2008;
- Строительная длина: EN 558-1, Series 20 DIN 3202/K1;
- Класс герметичности А;
- Порошковое эпоксидное покрытие, нанесённое электростатическим способом;
- Test: EN 12266-1-2003; testing body shell-24 MPa, testing seal-17,6 MPa;
- Тип привода: редуктор.

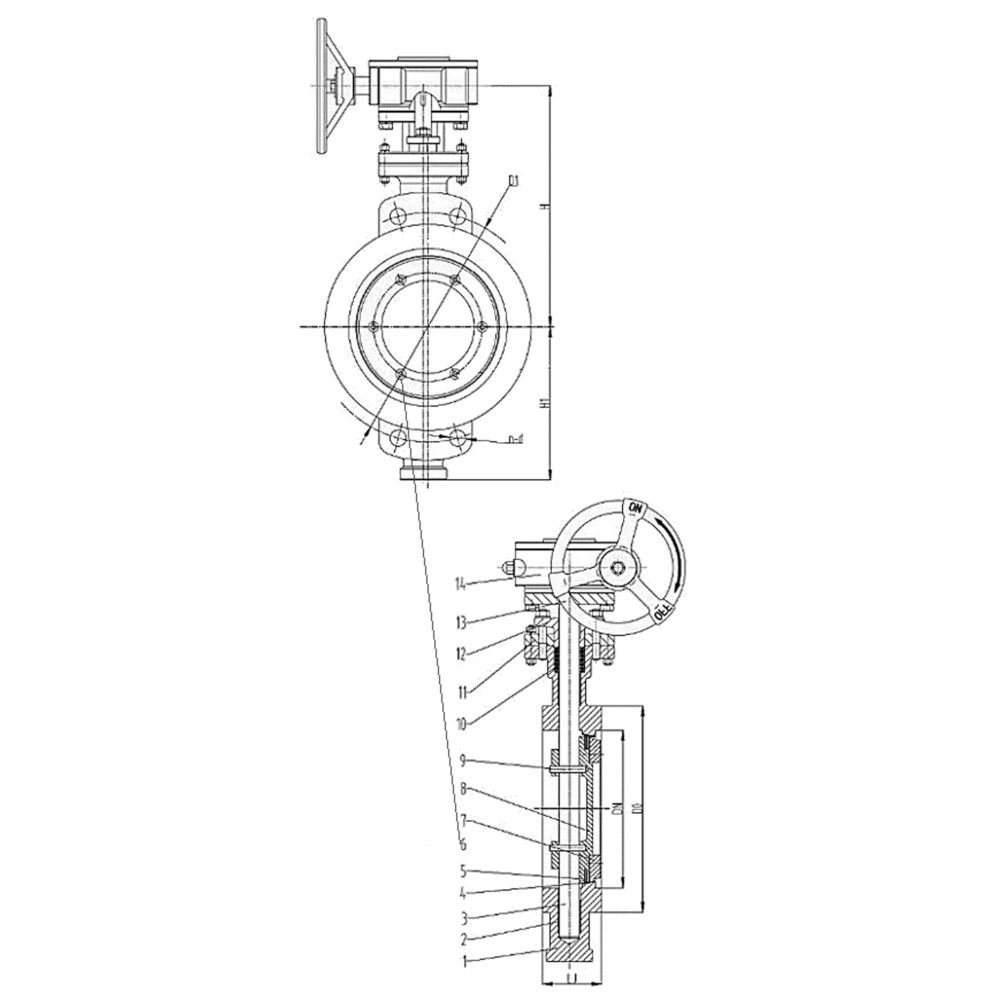

Составные части RIO ЗФТРД
| Поз. | Деталь | Материал |
| 1 | Корпус | Углеродистая сталь |
| 2 | Втулка | Самосмазывающийся материал |
| 3 | Шток | Нерж. Сталь 2Cr13 |
| 4 | Седло | Нержавеющая сталь |
| 5 | Уплотнительное кольцо | Нержавеющая сталь+Графит |
| 6 | Винт | Сталь |
| 7 | Стопорная шайба | Углеродистая сталь конструкционная |
| 8 | Диск | Углеродистая сталь |
| 9 | Клиновидная шпилька | Нержавеющая сталь |
| 10 | Набивка | Графит |
| 11 | Хомут | Углеродистая сталь |
| 12 | Крышка сальника | Углеродистая сталь |
| 13 | Штурвал | Высокопрочный чугун |
| 14 | Червячная передача | Готовый узел в сборе |
Габаритные размеры RIO ЗФТМД DN 100 – 1800, PN 16
| DN | D1 | D0 | L1 | N-d | H1 | H |
| 100 | 180 | 158 | 127 | 8 - Ø18 | 110 | 205 |
| 150 | 240 | 212 | 140 | 8 - Ø22 | 176 | 305 |
| 200 | 295 | 268 | 152 | 8 - Ø22 | 202 | 346 |
| 250 | 350 | 320 | 165 | 12 - Ø22 | 235 | 402 |
| 300 | 400 | 370 | 178 | 12 - Ø22 | 265 | 432 |
| 350 | 460 | 430 | 190 | 16 - Ø22 | 305 | 473 |
| 400 | 515 | 482 | 216 | 16 - Ø26 | 335 | 528 |
| 500 | 620 | 585 | 229 | 20 - Ø26 | 405 | 600 |
| 600 | 725 | 685 | 267 | 20 - Ø30 | 450 | 740 |
| 700 | 840 | 800 | 292 | 24 - Ø30 | 530 | 810 |
| 800 | 950 | 905 | 318 | 24 - Ø33 | 600 | 990 |
| 900 | 1050 | 1005 | 330 | 28 - Ø33 | 640 | 1040 |
| 1000 | 1160 | 1110 | 410 | 28 - Ø36 | 720 | 1110 |
| 1200 | 1380 | 1330 | 470 | 32 - Ø39 | 840 | 1270 |
| 1400 | 1590 | 1535 | 530 | 36 - Ø42 | 990 | 1430 |
| 1600 | 1820 | 1760 | 600 | 40 - Ø48 | 1130 | 1623 |
| 1800 | 2020 | 1960 | 670 | 44 - Ø48 | 1270 | 1790 |
