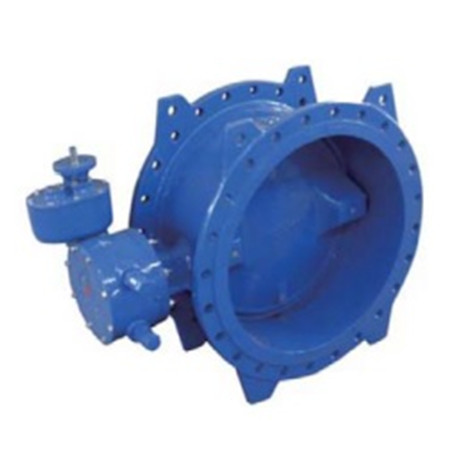

Затвор двуэксцентричный с редуктором RIO ЗФТР (DN 100 – 1000, PN 10/16) ТУ 28.14.13-003-502 120 90 – 2026

Технические характеристики

Номинальный диаметр: от 100 мм до 1000 мм;
Рабочая температура: -20ºС +120ºС;
Стандартное рабочее давление: PN10/16;
Внешний вид: EN 593;
Фланцы: EN 1092-2;
Строительная длина: EN 558-1;
Верхний фланец ISO 5211;
Testing: EN12266-1;
Порошковое эпоксидное покрытие;
Ось поворотного диска смещена, что обеспечивает более легкое открытие — закрытие затвора при больших диаметрах водовода и/или высоких скоростях потока жидкости;
Подготовка под электропривод.

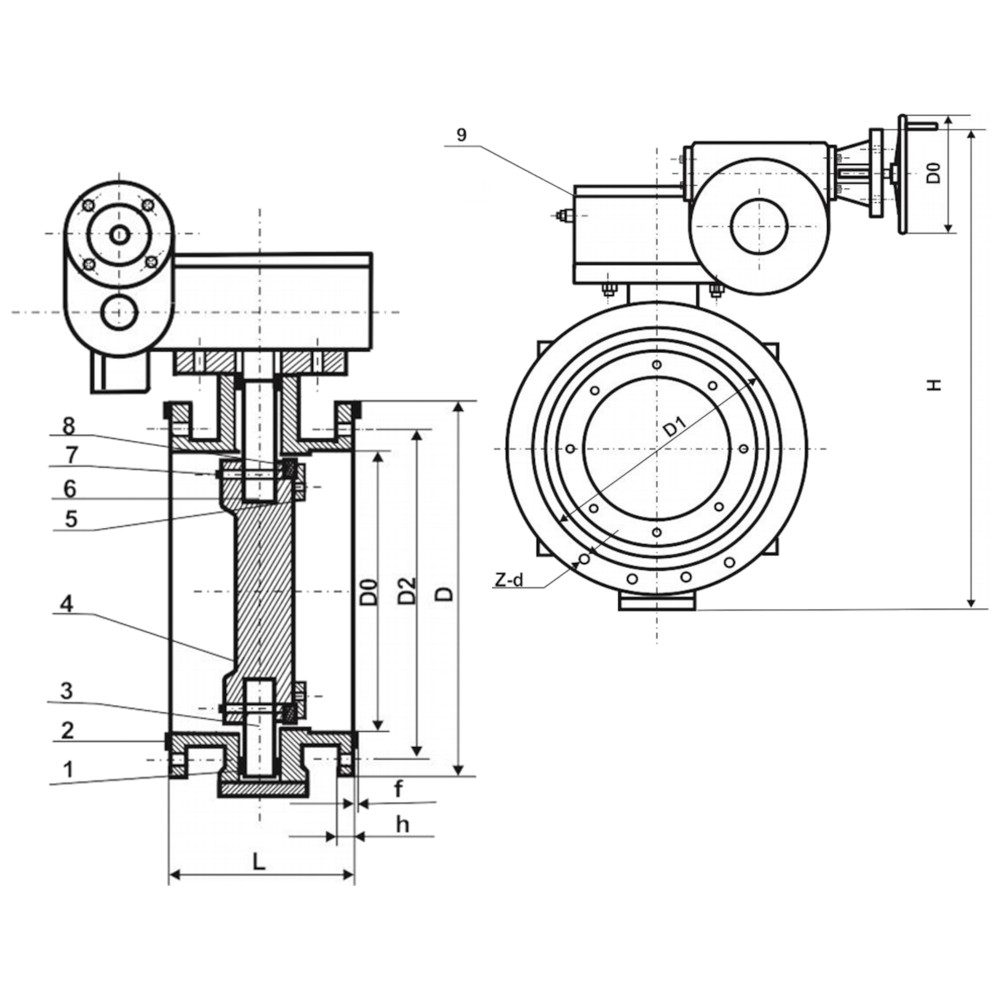

Составные части RIO ЗФТР

Поз.	Деталь	Материал
1	Втулка	Бронза
2	Корпус	Высокопрочный чугун GJS-500-7
3	Шток	Нерж. Сталь 2Cr13
4	Диск/уплотнение	Высокопрочный чугун GJS-500-7 + EPDM
5	Уплотнительное кольцо	Нержавеющая сталь
6	Шток	Нерж. Сталь 2Cr13
7	Штифт	Сталь
8	Уплотнение седла	Резина EPDM/NBR
9	Редуктор	Сталь

Габаритные размеры RIO ЗФТР DN 100 – 1000, PN 10/16

DN	PN10					PN16					L	H1	H2	Вес, кг
DN	D	K	G	C	n-d	D	K	G	C	n-d	L	H1	H2	PN10	PN16
100	220	180	156	19	8-19	220	180	156	19	8-19	190	118	172	62	62
150	285	240	211	19	8-23	285	240	211	19	8-23	210	156	241	88	88
200	340	295	266	20	8-23	340	295	266	20	12-23	230	193	266	104	14
250	395	350	319	22	12-23	405	355	319	22	12-28	250	223	301	136	136
300	445	400	370	24.5	12-23	460	410	370	24.5	12-28	270	252	331	150	150
350	505	460	429	24.5	16-23	520	470	429	26.5	16-28	290	288	365	199	199
400	565	515	480	24.5	16-28	580	525	480	28	16-31	310	320	398	256	271
450	615	565	530	25.5	20-28	640	585	548	30	20-31	330	343	440	298	298
500	670	620	582	26.5	20-28	715	650	609	31.5	20-34	350	370	535	390	410
600	780	725	682	30	20-31	840	770	720	36	20-37	390	435	531	527	549
700	895	840	794	32.5	24-31	910	840	794	39.5	24-37	430	495	604	755	780
800	1015	950	901	35	24-34	1025	950	901	43	24-41	470	570	664	1018	1045
900	1115	1050	1001	37.5	28-34	1125	1050	1001	46.5	28-41	510	640	733	1120	1222
1000	1230	1160	1112	40	28-37	1255	1170	1112	50	28-44	550	706	898	1881	1905
