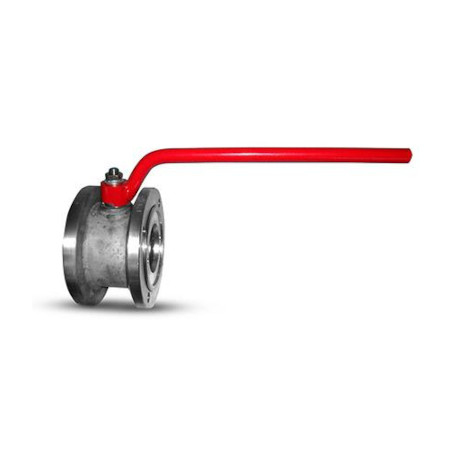

Краны шаровые фланцевые МАЛОГАБАРИТНЫЕ: 11с49пф (RIO ED11c49пф), 11лс49пф (RIO ED11лc49пф), 11нж49пф (RIO ED11нж49пф) Ду: 50-100 Ру: 16-40 атм ТУ 28.14.13-004-50212090-2026
Технические характеристики
Ду: от 50 до 100 мм (50; 65; 80; 100)
Ру: 16…40 атм
Назначение: Краны шаровые фланцевые: 11с49пф (RIO ED11c49пф), 11лс49пф (RIO ED11лc49пф), 11нж49пф (RIO ED11нж49пф) Ру 16-40 атм предназначены для использования на трубопроводе в качестве запорного органа.
Тип присоединения: фланцевый
Пространственное положение: любое
Класс герметичности: А по ГОСТ Р 54808-2011
Перекрытие потока осуществляется поворотом ручки на 90°
Обозначение кранов шаровых фланцевых малогабаритных Ру 16-40 атм:
- 11с49пф (RIO ED11c49пф) для кранов из сталей 20
- 11лс49пф (RIO ED11лc49пф) для кранов из стали 09Г2С
- 11нж49пф (RIO ED11нж49пф) для кранов из нержавеющих сталей
Фланцевое присоединение по ГОСТ 12815-80
Исполнение фланцев по запросу.
Спецификация материалов
| Характеристика | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Рабочая среда | неагрессивные к проточной части крана среды (вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевые продукты | ||||
| Температура рабочей среды | до 160°С (при использовании уплотнений и седел из Ф4) до 200°С (при использовании уплотнений и седел из Ф4К20) |
|||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температура окружающей среды | от -40° до +50° | от -60°до +50° | от -60° до +50° | от -60° до +50° |
Материал основных деталей
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||

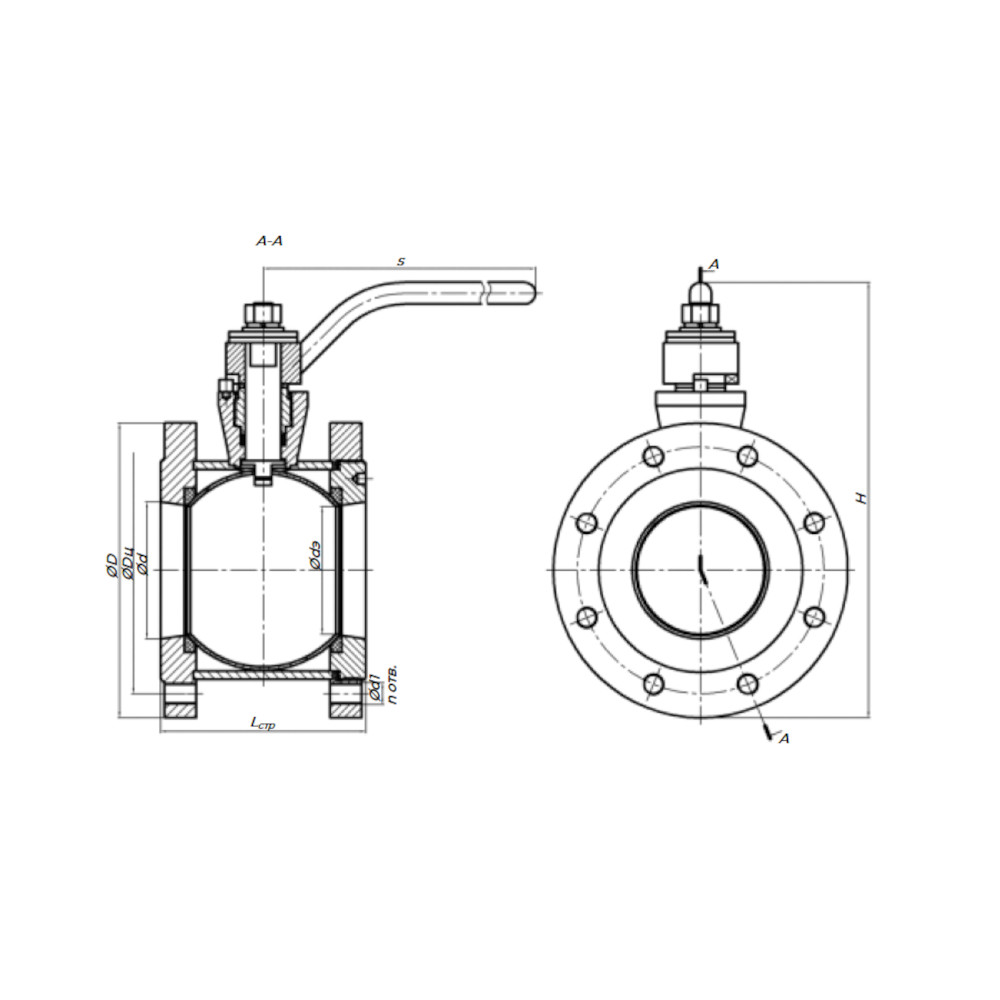

Таблица размеров для Кранов шаровых на давление: Ру 16
| Ду | Lстр | S | d | Dц | D | d1 | n | H |
| 50 | 100 | 300 | 50 | 125 | 160 | М16 | 4 | 205 |
| 65 | 110 | 300 | 65 | 145 | 180 | М16 | 4 | 230 |
| 80 | 120 | 405 | 80 | 160 | 195 | М16 | 4 | 255 |
| 100 | 150 | 405 | 100 | 180 | 215 | М16 | 8 | 320 |
Таблица размеров для Кранов шаровых на давление: Ру25-40
| Ду | Lстр | S | d | Dц | D | d1 | n | H |
| 50 | 100 | 300 | 50 | 125 | 160 | М16 | 4 | 205 |
| 65 | 110 | 300 | 65 | 145 | 180 | М16 | 8 | 230 |
| 80 | 120 | 405 | 80 | 160 | 195 | М16 | 8 | 255 |
| 100 | 150 | 405 | 100 | 190 | 230 | М20 | 8 | 320 |
По желанию краны шаровые с фланцевым присоединением могут комплектоваться ответными фланцами по ГОСТ 12821-80, крепежом и прокладками. Возможно изготовление кранов с фланцами по зарубежным стандартам.
