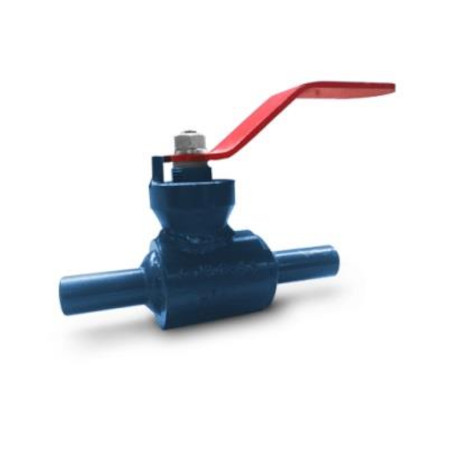

Краны шаровые под приварку: 11с49пп (RIO ED11c49пп), 11лс49пп (RIO ED11лc49пп), 11нж49пп (RIO ED11нж49пп) Ду: 10-250 Ру: 160 атм ТУ 28.14.13-004-50212090-2026
Технические характеристики
Ду: от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)
Ру: 160 атм
Назначение: Краны шаровые под приварку: 11с49пп (RIO ED11c49пп), 11лс49пп (RIO ED11лc49пп), 11нж49пп (RIO ED11нж49пп) Ру 160 атм предназначены для использования на трубопроводе в качестве запорного органа.
Тип присоединения: под приварку
Пространственное положение: любое
Класс герметичности: А по ГОСТ Р 54808-2011
Перекрытие потока осуществляется поворотом ручки на 90°
Обозначение кранов шаровых под приварку с Ру 160 атм:
- 11с49пп (RIO ED11c49пп) для кранов из сталей 20
- 11лс49пп (RIO ED11лc49пп) для кранов из стали 09Г2С
- 11нж49пп (RIO ED11нж49пп) для кранов из нержавеющих сталей
Спецификация материалов
| Характеристика | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Рабочая среда | неагрессивные к проточной части крана среды (вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевые продукты | ||||
| Температура рабочей среды | до 160°С (при использовании уплотнений и седел из Ф4) до 200°С (при использовании уплотнений и седел из Ф4К20) |
|||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температура окружающей среды | от -40° до +50° | от -60°до +50° | от -60° до +50° | от -60° до +50° |
Материал основных деталей
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||

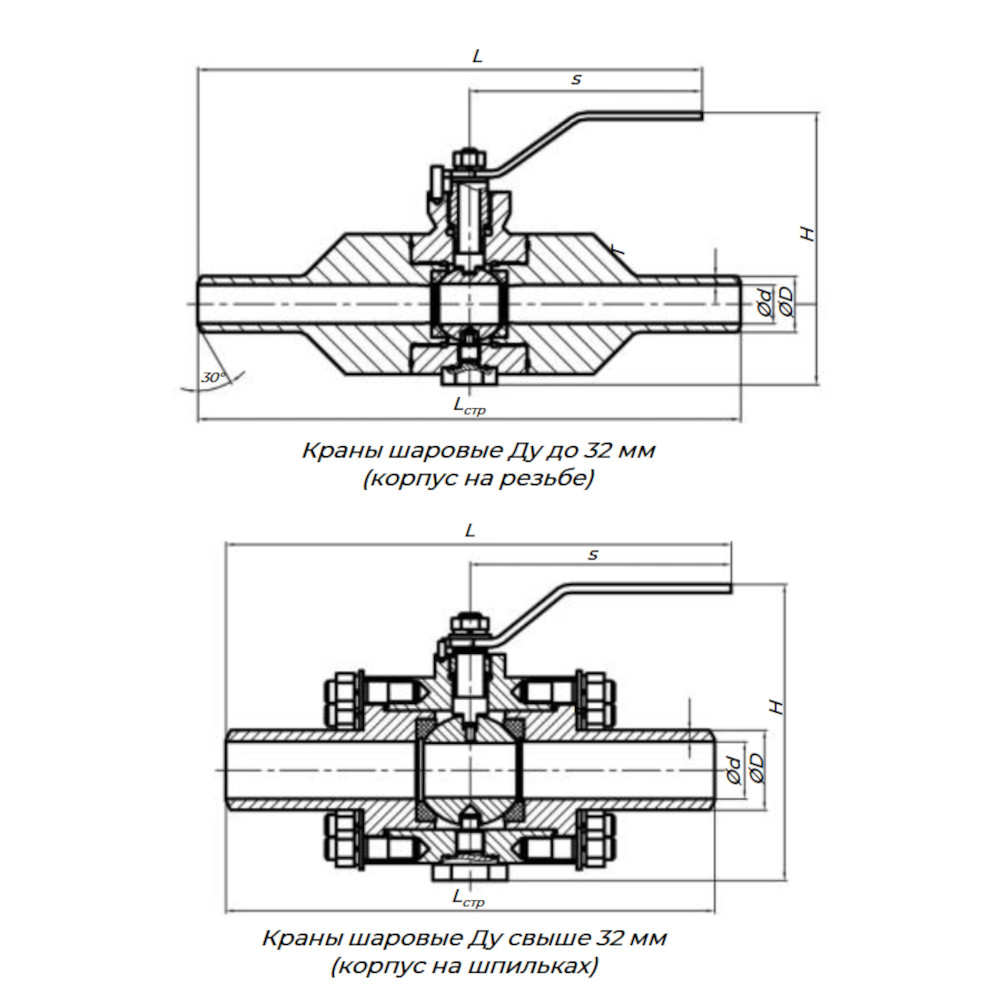

Таблица размеров для Кранов шаровых на давление: Ру 160
| Ду | Lстр | L | S | d | D | T | H | Вес, кг |
| 15 | 230 | 230 | 108 | 12 | 20 | 4 | 110 | 1,7 |
| 20 | 260 | 260 | 180 | 17 | 26 | 4 | 130 | |
| 25 | 260 | 310 | 180 | 23 | 33 | 5 | 130 | 3,5 |
| 32 | 300 | 330 | 180 | 27 | 39 | 5 | 155 | |
| 40 | 300 | 450 | 300 | 37 | 48 | 5,5 | 190 | |
| 50 | 350 | 475 | 300 | 40 | 57 | 6 | 225 | 20,1 |
| 65 | 400 | 500 | 300 | 62 | 83 | 8 | 305 | |
| 80 | 450 | 630 | 405 | 71 | 89 | 8 | 315 | 31,55 |
| 100 | 520 | 665 | 405 | 92 | 108 | 8 | 350 | 42,9 |
| 125 | 600 | 705 | 405 | |||||
| 150 | 700 | 760 | 410 | 139 | 159 | 10 | 435 | 94,7 |
| 200 | 800 | 810 | 410 | 182 | 535 |
