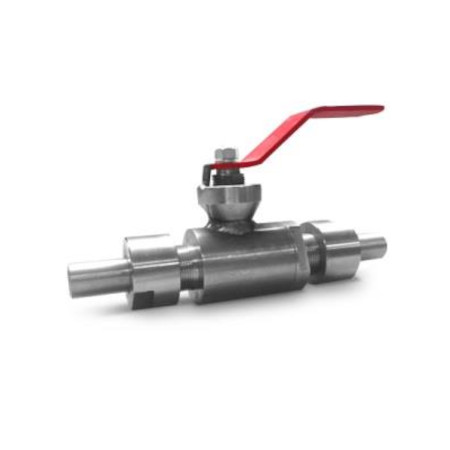

Краны шаровые штуцерные: 11с49пш (RIO ED11c49пш), 11лс49пш (RIO ED11лc49пш), 11нж49пш (RIO ED11нж49пш) Ду: 10-250 Ру: 63-100 атм ТУ 28.14.13-004-50212090-2026
Технические характеристики
Ду: от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)
Ру: 63…100 атм
Назначение: Краны шаровые штуцерные: 11с49пш (RIO ED11c49пш), 11лс49пш (RIO ED11лc49пш), 11нж49пш (RIO ED11нж49пш) Ру 63-100 атм предназначены для использования на трубопроводе в качестве запорного органа.
Тип присоединения: штуцерный
Пространственное положение: любое
Класс герметичности: А по ГОСТ Р 54808-2011
Перекрытие потока осуществляется поворотом ручки на 90°
Обозначение кранов шаровых штуцерных с Ру 63…100 атм:
- 11с49пш (RIO ED11c49пш) для кранов из сталей 20
- 11лс49пш (RIO ED11лc49пш) для кранов из стали 09Г2С
- 11нж49пш (RIO ED11нж49пш) для кранов из нержавеющих сталей
Спецификация материалов
| Характеристика | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Рабочая среда | неагрессивные к проточной части крана среды (вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевые продукты | ||||
| Температура рабочей среды | до 160°С (при использовании уплотнений и седел из Ф4) до 200°С (при использовании уплотнений и седел из Ф4К20) |
|||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температура окружающей среды | от -40° до +50° | от -60°до +50° | от -60° до +50° | от -60° до +50° |
Материал основных деталей
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||

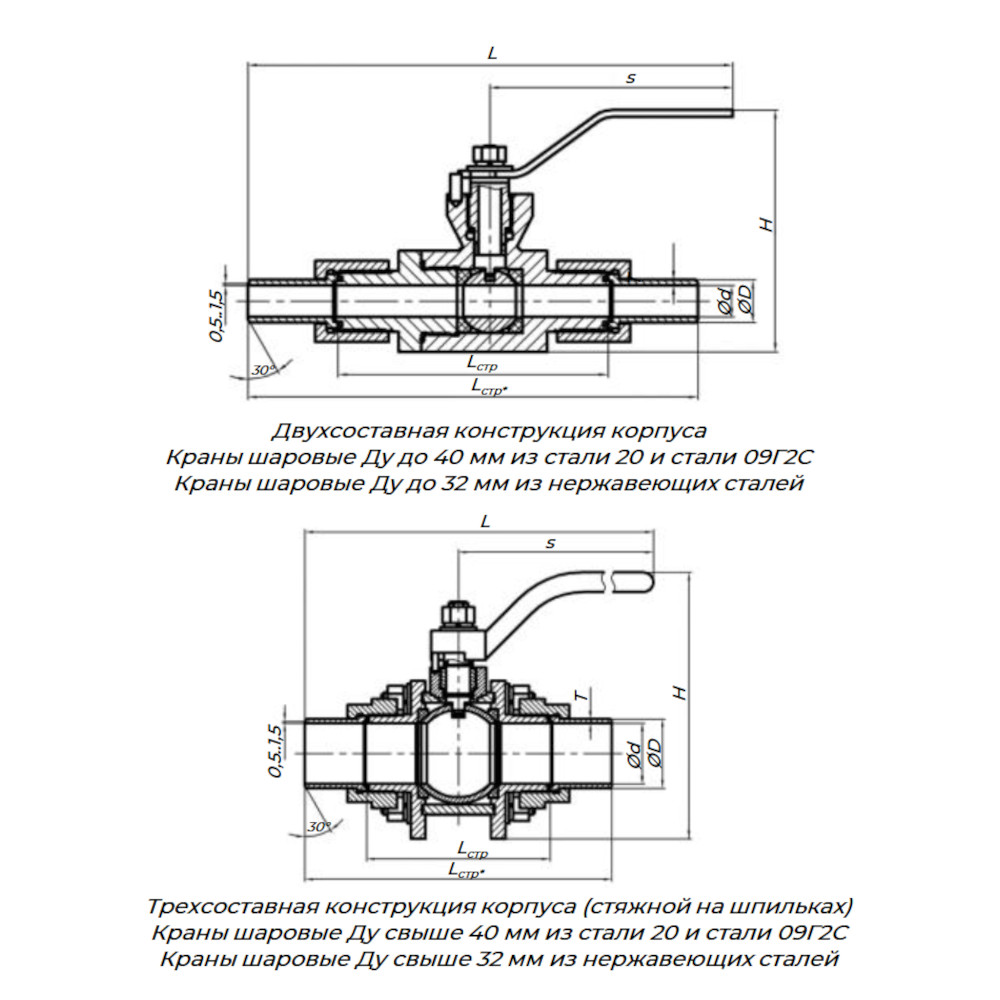

Таблица размеров для Кранов шаровых на давление: Ру 63-100
| Ду | Lстр | Lстр* | L | S | d | D | T | Н | резьба** |
| 10 | 110 | 165 | 190 | 108 | 9 | 14 | 2,5 | 102 | 24×1,5 |
| 15 | 120 | 200 | 216 | 108 | 14 | 19 | 2.5 | 105 | 27×1,5 |
| 20 | 110 | 190 | 210 | 108 | 19 | 25 | 3 | 115 | 33×1.5 |
| 25 | 105 | 205 | 292 | 180 | 23 | 32 | 4.5 | 135 | 42×1,5 |
| 32 | 130 | 230 | 300 | 180 | 30 | 37 | 3,5 | 145 | 45×1,5 |
| 40* | 150 | 240 | 430 | 300 | 40 | 48 | 3,5 | 160 | 55×1,5 |
| 40** | 150 | 240 | 420 | 300 | 40 | 48 | 3,5 | 180 | 55×1,5 |
| 50 | 150 | 250 | 425 | 300 | 47 | 57 | 5 | 205 | 72×2 |
*Для кранов из сталей 20 и 09Г2С
**Для кранов из сталей 12Х18Н10Т и 10Х17Н13М2Т
***Возможно исполнение с другой резьбой (как размером так и типом), а также без ниппелей и накидных гаек с гладким торцом штуцера под прокладку.
