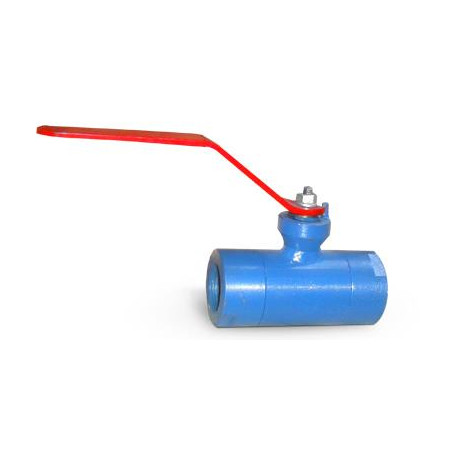

Краны шаровые муфтовые: 11с49пм (RIO ED11c49пм), 11лс49пм (RIO ED11лc49пм), 11нж49пм (RIO ED11нж49пм) Ду: 10-250 Ру: 160 атм ТУ 28.14.13-004-50212090-2026
Технические характеристики
Ду: от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)
Ру: 160 атм
Назначение: Краны шаровые муфтовые: 11с49пм (RIO ED11c49пм), 11лс49пм (RIO ED11лc49пм), 11нж49пм (RIO ED11нж49пм) Ру 160 атм предназначены для использования на трубопроводе в качестве запорного органа.
Тип присоединения: муфтовый
Пространственное положение: любое
Класс герметичности: А по ГОСТ Р 54808-2011
Перекрытие потока осуществляется поворотом ручки на 90°
Обозначение кранов шаровых муфтовых с Ру 160 атм:
- 11с49пм (RIO ED11c49пм) для кранов из сталей 20
- 11лс49пм (RIO ED11лc49пм) для кранов из стали 09Г2С
- 11нж49пм (RIO ED11нж49пм) для кранов из нержавеющих сталей
Спецификация материалов
| Характеристика | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Рабочая среда | неагрессивные к проточной части крана среды (вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевые продукты | ||||
| Температура рабочей среды | до 160°С (при использовании уплотнений и седел из Ф4) до 200°С (при использовании уплотнений и седел из Ф4К20) |
|||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температура окружающей среды | от -40° до +50° | от -60°до +50° | от -60° до +50° | от -60° до +50° |
Материал основных деталей
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||

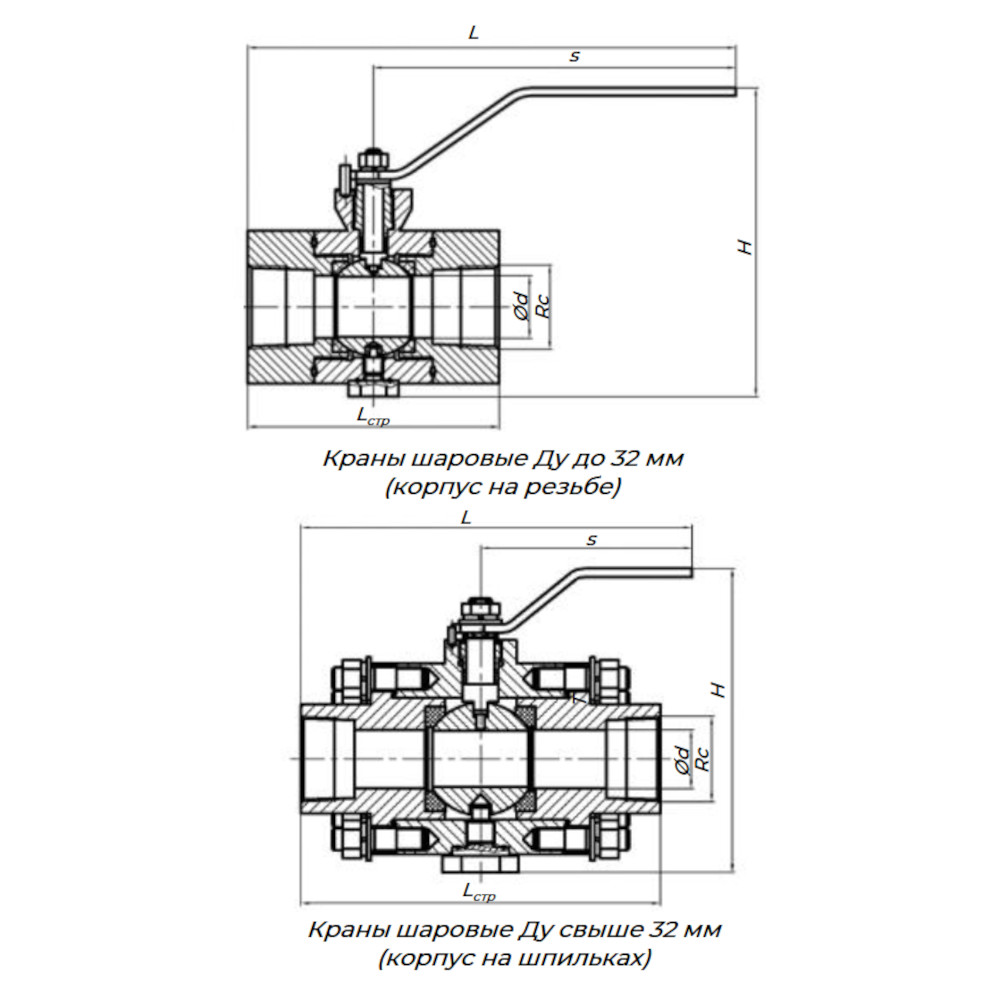

Таблица размеров для Кранов шаровых на давление: Ру 160
| Ду | Lстр | L | S | d | Rc | H | Вес, кг |
| 10 | 110 | 170 | 108 | 9 | 3/8″ | 105 | |
| 15 | 105 | 160 | 108 | 12 | 1/2″ | 110 | 1,2 |
| 20 | 180 | 17 | 3/4″ | 130 | |||
| 25 | 180 | 23 | 1″ | 130 | 2,4 | ||
| 32 | 125 | 245 | 180 | 30 | 1 1/4″ | 155 | |
| 40 | 215 | 410 | 300 | 37 | 1 1/2″ | 190 | |
| 50 | 250 | 425 | 300 | 41 | 2″ | 225 | |
| 65 | 255 | 430 | 300 | 62 | 2 1/2″ | 245 | |
| 80 | 265 | 540 | 405 | 71 | 3″ | 315 |
Возможно изготовление с другим типом резьбы
*Возможно исполнение с другой резьбой (как размером так и типом), а также без ниппелей и накидных гаек с гладким торцом штуцера под прокладку.
