Краны шаровые фланцевые: 11с49пф (RIO ED11c49пф), 11лс49пф (RIO ED11лc49пф), 11нж49пф (RIO ED11нж49пф) Ду: 10-250 Ру: 6-40 атм ТУ 28.14.13-004-50212090-2026
Краны шаровые муфтовые: 11с49пм (RIO ED11c49пм), 11лс49пм (RIO ED11лc49пм), 11нж49пм (RIO ED11нж49пм) Ду: 10-250 Ру: 6-40 атм ТУ 28.14.13-004-50212090-2026
Технические характеристики
Ду: от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)
Ру: 6…40 атм
Назначение: Краны шаровые муфтовые: 11с49пм (RIO ED11c49пм), 11лс49пм (RIO ED11лc49пм), 11нж49пш (RIO ED11нж49пш) Ру: от 6…40 атм предназначены для использования на трубопроводе в качестве запорного органа.
Тип присоединения: муфтовый
Пространственное положение: любое
Класс герметичности: А по ГОСТ Р 54808-2011
Перекрытие потока осуществляется поворотом ручки на 90°
Обозначение кранов шаровых муфтовых с Ру 6…40 атм:
- 11с49пм (RIO ED11c49пм) для кранов из сталей 20
- 11лс49пм (RIO ED11лc49пм) для кранов из стали 09Г2С
- 11нж49пм (RIO ED11нж49пм) для кранов из нержавеющих сталей
Спецификация материалов
| Характеристика | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Рабочая среда | неагрессивные к проточной части крана среды (вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевые продукты | ||||
| Температура рабочей среды | до 160°С (при использовании уплотнений и седел из Ф4) до 200°С (при использовании уплотнений и седел из Ф4К20) |
|||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температура окружающей среды | от -40° до +50° | от -60°до +50° | от -60° до +50° | от -60° до +50° |
Материал основных деталей
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||

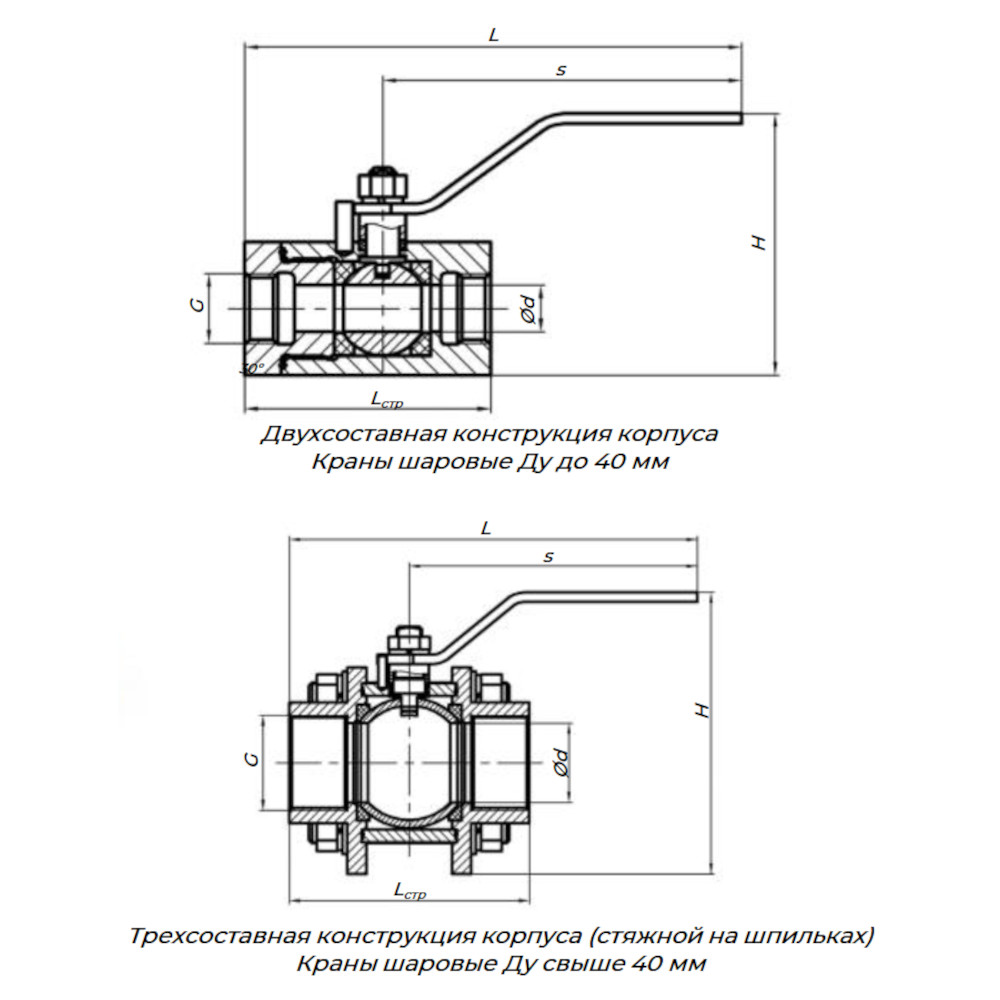

Таблица размеров для Кранов шаровых на давление: Ру 6-40
| Ду | Lстр | L | S | d | G* | H | Вес, кг |
| 10 | 75 | 138 | 108 | 9 | 3/8” | 74 | 0,6 |
| 15 | 74 | 150 | 108 | 14 | 1/2” | 79 | 0,7 |
| 20 | 80 | 148 | 108 | 19 | 3/4” | 88 | 1 |
| 25/20** | 90 | 153 | 108 | 23 | 1” | 88 | 1,1 |
| 32/25** | 110 | 242 | 180 | 30 | 1 1/2” | 132 | 1,7 |
| 40/32** | 120 | 245 | 180 | 40 | 1 1/4” | 144 | 2 |
| 50 | 150 | 375 | 300 | 50 | 2” | 177 | 5,7 |
| 65 | 185 | 393 | 300 | 64 | 2 1/4” | 200 | 8,6 |
| 80 | 205 | 405 | 405 | 75 | 3” | 235 | 9,5 |
*Вместо трубной цилиндрической резьбы возможно исполнение с трубной конической резьбой Rc
**Возможно изготовление полных проходов
