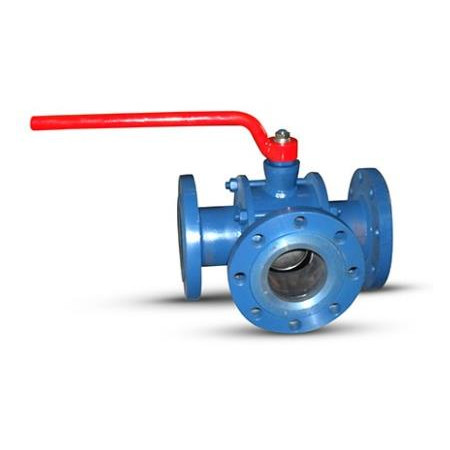

Краны шаровые трехходовые: 11с49пТР (RIO ED11c49пТР), 11лс49пТР (RIO ED11лc49пТР), 11нж49пТР (RIO ED11нж49пТР) Ду: 10-250 Ру: 6-160 атм ТУ 28.14.13-004-50212090-2026

Технические характеристики

Ду: от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)

Ру: от 6 до 160 атм. (6; 10; 16; 25; 40; 63; 80; 100; 160)

Назначение: Краны шаровые трехходовые предназначены для использования на трубопроводе в качестве запорного органа.

Тип присоединения: фланцевый, приварной, муфтовый, штуцерный

Пространственное положение: любое

Класс герметичности: А по ГОСТ Р 54808-2011

Варианты исполнения по материалу

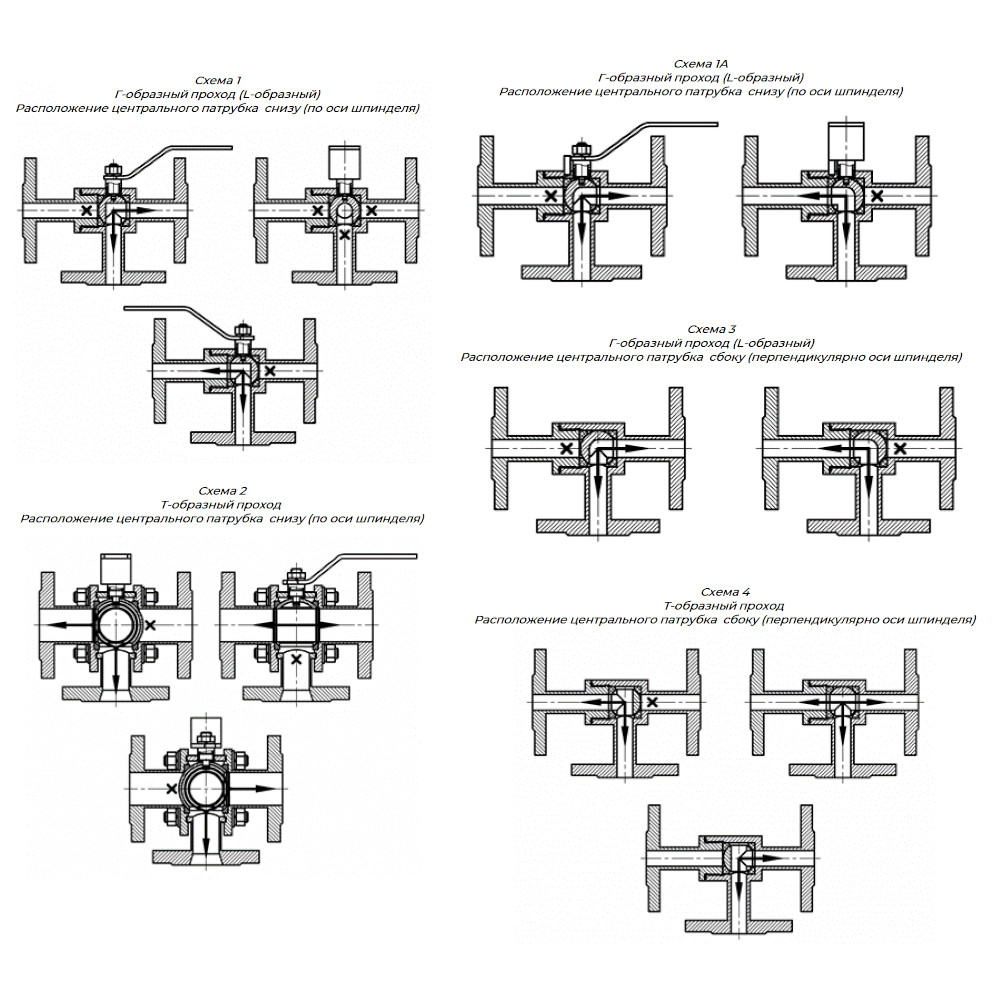

Трехходовые распределительные краны различаются схемами рабочих положений:

Схема 1 — 3 рабочих положения. Переключение между положениями осуществляется поворотом ручки на 90º, т.о. полный угол поворота шпинделя между крайними положениями составляет 180º.

Схема 1А — 2 рабочих положения. Аналогична схеме 1, применима для кранов под привод, т.к. полный угол поворота 90º, а также для процессов где при переключении не допускается закрытие подающего трубопровода.

Схема 2 — 3 рабочих положения. Полный угол поворота 180º. Каждое из рабочих положений обеспечивает сообщение двух из трех патрубков.

Схема 3 — 2 рабочих положения. Полный угол поворота. Аналогична схеме 1А и отличается от нее только расположением центрального патрубка (сбоку).

Схема 4 — 3 рабочих положения. Полный угол поворота 180º. Центральный патрубок сбоку.

Краны могут быть с любым присоединением к трубопроводу (фланцевые, приварные, муфтовые, штуцерно-ниппельные и др.)

Размеры кранов такие же как и у соответствующих проходных кранов, а длина от оси крана до торца центрального патрубка составляет половину строительной длины проходного крана.
