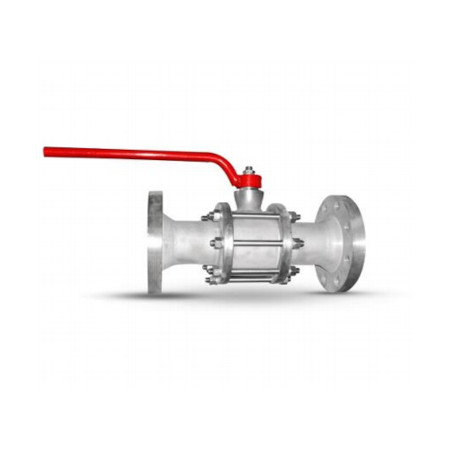

Краны шаровые фланцевые: 11с49пф (RIO ED11c49пф), 11лс49пф (RIO ED11лc49пф), 11нж49пф (RIO ED11нж49пф) Ду: 10-250 Ру: 63-100 атм ТУ 28.14.13-004-50212090-2026
Технические характеристики
Ду: от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)
Ру: от 63…100 атм
Назначение: Краны шаровые фланцевые: 11с49пф (RIO ED11c49пф), 11лс49пф (RIO ED11лc49пф), 11нж49пф (RIO ED11нж49пф) Ру: 63 – 100 атм предназначены для использования на трубопроводе в качестве запорного органа.
Тип присоединения: фланцевый
Пространственное положение: любое
Класс герметичности: А по ГОСТ Р 54808-2011
Перекрытие потока осуществляется поворотом ручки на 90°
Обозначение кранов шаровых фланцевых Ру от 63…100 атм:
- 11с49пф (RIO ED11c49пф) для кранов из сталей 20
- 11лс49пф (RIO ED11лc49пф) для кранов из стали 09Г2С
- 11нж49пф (RIO ED11нж49пф) для кранов из нержавеющих сталей
Фланцевое присоединение по ГОСТ 12815-80
Исполнение фланцев по запросу.
Возможно изготовление фланцев по зарубежным стандартам.
Спецификация материалов
| Характеристика | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Рабочая среда | неагрессивные к проточной части крана среды (вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевые продукты | ||||
| Температура рабочей среды | до 160°С (при использовании уплотнений и седел из Ф4) до 200°С (при использовании уплотнений и седел из Ф4К20) |
|||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температура окружающей среды | от -40° до +50° | от -60°до +50° | от -60° до +50° | от -60° до +50° |
Материал основных деталей
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200°С) | |||

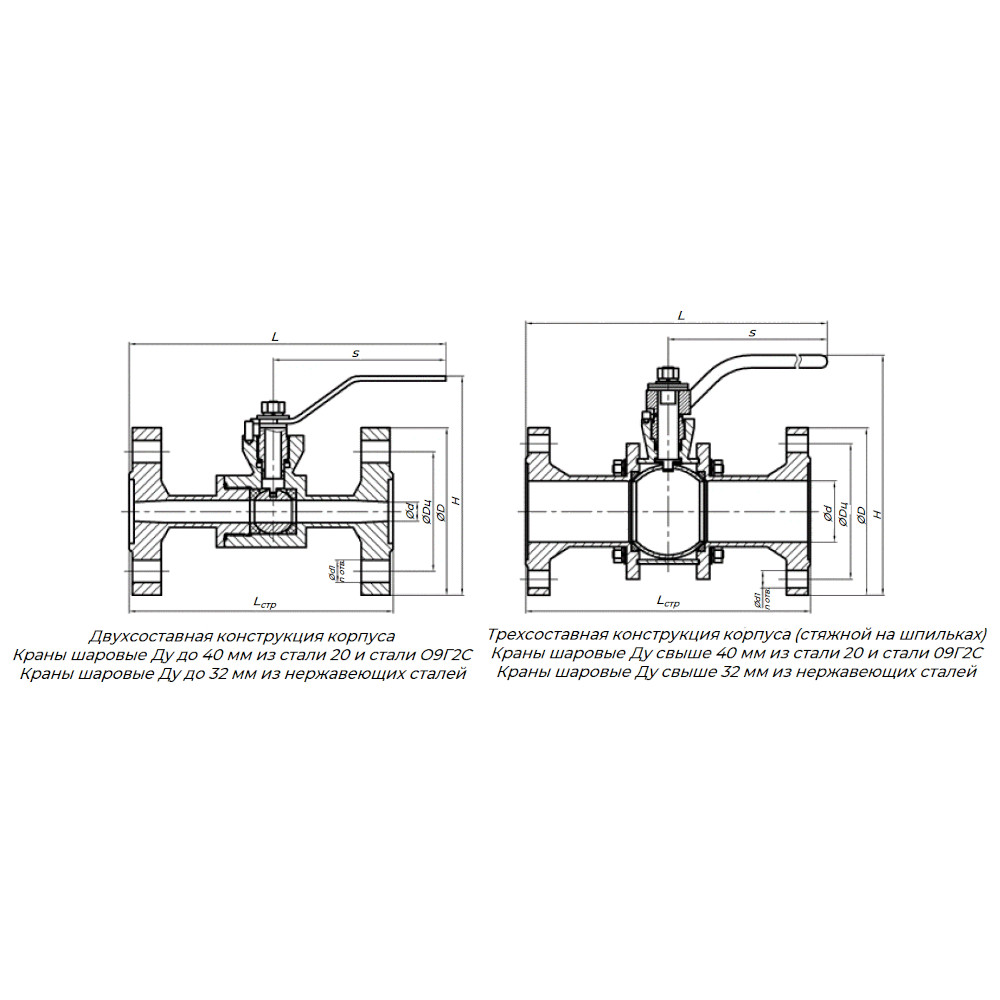

Таблица размеров для Кранов шаровых на давление: Ру 63
| Ду | Lстр | L | S | d | Dц | D | d1 | n | H | Вес, кг |
| 15 | 165 | 200 | 108 | 12 | 75 | 105 | 14 | 4 | 140 | 2,8 |
| 20 | 190 | 207 | 108 | 18 | 90 | 125 | 18 | 4 | 155 | 4,3 |
| 25 | 216 | 295 | 180 | 25 | 100 | 135 | 18 | 4 | 175 | 5,8 |
| 32 | 229 | 295 | 180 | 31 | 110 | 150 | 22 | 4 | 184 | 7,4 |
| 40* | 241 | 430 | 300 | 37 | 125 | 165 | 22 | 4 | 200 | 10,8 |
| 40** | 241 | 421 | 300 | 37 | 125 | 165 | 22 | 4 | 202 | |
| 50 | 292 | 446 | 300 | 47 | 135 | 175 | 22 | 4 | 220 | 15,5 |
| 65 | 330 | 465 | 300 | 64 | 160 | 200 | 22 | 8 | 245 | |
| 80 | 356 | 585 | 405 | 71 | 170 | 210 | 22 | 8 | 301 | 26,95 |
| 100 | 432 | 625 | 405 | 94 | 200 | 250 | 26 | 8 | 335 | 42,75 |
| 125 | 508 | 660 | 405 | 118 | 240 | 295 | 30 | 8 | 385 | |
| 150 | 559 | 690 | 410 | 142 | 280 | 340 | 33 | 8 | 461 | 89,3 |
| 200 | 660 | 740 | 410 | 198 | 345 | 405 | 33 | 12 | 535 |
Таблица размеров для Кранов шаровых на давление: Ру100
| Ду | Lстр | L | S | d | Dц | D | d1 | n | H | Вес, кг |
| 15 | 165 | 200 | 108 | 12 | 75 | 105 | 14 | 4 | 140 | |
| 20 | 190 | 207 | 108 | 18 | 90 | 125 | 18 | 4 | 155 | |
| 25 | 216 | 295 | 180 | 25 | 100 | 135 | 18 | 4 | 175 | 5,95 |
| 32 | 229 | 295 | 180 | 31 | 110 | 150 | 22 | 4 | 184 | |
| 40* | 241 | 430 | 300 | 37 | 125 | 165 | 22 | 4 | 200 | |
| 40** | 241 | 421 | 300 | 37 | 125 | 165 | 22 | 4 | 202 | |
| 50 | 292 | 446 | 300 | 45 | 145 | 195 | 26 | 4 | 230 | 19,25 |
| 65 | 330 | 465 | 300 | 62 | 170 | 220 | 26 | 8 | 255 | |
| 80 | 356 | 585 | 405 | 71 | 180 | 230 | 26 | 8 | 311 | 32,75 |
| 100 | 432 | 625 | 405 | 92 | 210 | 265 | 30 | 8 | 345 | 50,4 |
| 125 | 508 | 660 | 405 | 112 | 250 | 310 | 33 | 8 | 395 | |
| 150 | 559 | 690 | 410 | 136 | 290 | 350 | 33 | 12 | 466 | |
| 200 | 660 | 740 | 410 | 190 | 360 | 430 | 39 | 12 | 550 |
*Для двухсоставной конструкции крана
**Для трехсоставной конструкции крана
По желанию краны шаровые с фланцевым присоединением могут комплектоваться ответными фланцами по ГОСТ 12821-80, крепежом и прокладками.
Возможно изготовление кранов с фланцами по зарубежным стандартам.
