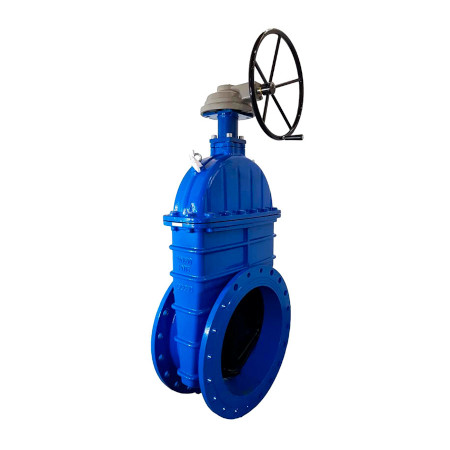

Задвижка с обрезиненным клином с редуктором RIO 7230ЗКХР DN 200-1200 PN 10/16, соответствует 30ч539р ТУ 28.14.13-002-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Корпус, крышка, клин	чугун GGG50
Уплотнение клина, прокладка	EPDM
Шпиндель	сталь 2Cr13 (аналог 20x13)
Втулка	Бронза (латунь)

Основные технические данные и характеристики

Обозначение	RIO 7230ЗКХР

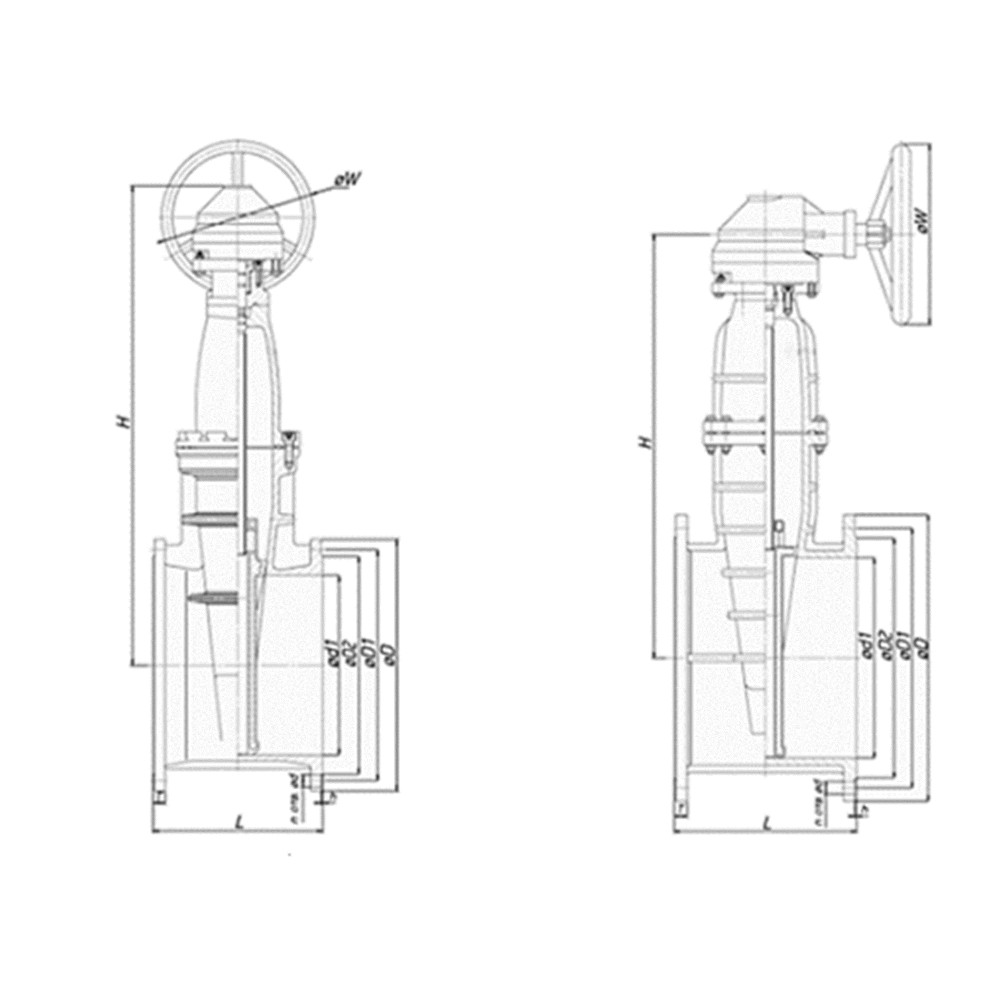

Номинальный диаметр DN, мм	200	250	300	350	400	500	600	700	800	1000	1200
Строительная длина, мм	230	250	270	290	310	350	390	430	470	550	630
Тип присоединения к арматуре по ОСТ 26-07-763-73	Б				В
Управление	Механический редуктор
Класс герметичности	А по ГОСТ 9544
Давление номинальное PN, МПа (кгс/см2)	1,0 (10)/1,6 (16)
Рабочая среда	Вода
Направление подачи рабочей среды	Любое
Установочное положение	Приводом (редуктором) вверх
Температура рабочей среды (номинальная), °С	От -5 до +90
Климатическое исполнение	УХЛ3 по ГОСТ 15150-69
Присоединение к трубопроводу	Фланцевое
Масса задвижки без редуктора и электропривода не более, кг
RIO 7230ЗКХР PN 10 / PN 16	38	52	75	130	170	320	450	750	950	2050	3750
