Задвижка с обрезиненным клином со штурвалом RIO MR DN 50-800 PN 10/16 бар ТУ 28.14.13-002-502 120 90 – 2026

Технические характеристики

Серия: RIO MR

Внутренний диаметр DN: 50–800 мм

Номинальное давление PN: 10 / 16 бар

Рабочая температура: -10…+120 °С

Область применения: водоснабжение, водоотведение

Рабочая среда: сточные воды, питьевая вода, нейтральные жидкости

Тип управления: штурвал

Тип присоединения: фланец / фланец

Материал корпуса: высокопрочный чугун GGG50

Материал клина: высокопрочный чугун GGG50+EPDM/NBR

Присоединительные размеры и размеры уплотнительных поверхностей фланцев: соответствуют ГОСТ 33259-2015

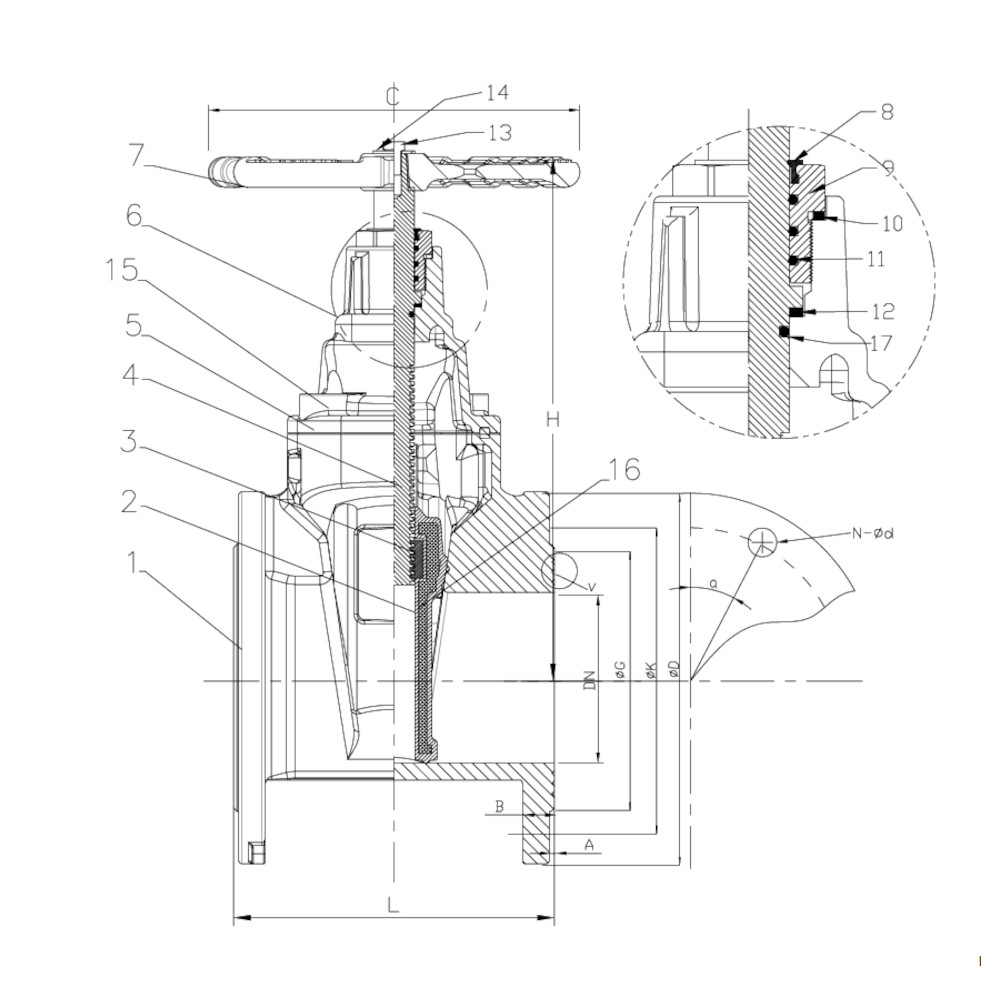

Спецификация материалов

№	Деталь	Материал
1	Корпус	высокопрочный чугун GGG50
2	Клин	высокопрочный чугун GGG50+EPDM/NBR
3	Гайка штока	латунь
4	Шпиндель	нержавеющая сталь
5	Прокладка	EPDM
6	Крышка	высокопрочный чугун GGG50
7	Маховик	высокопрочный чугун GGG50
8	Пыльник	EPDM
9	Гайка крышки	латунь
10	Прокладка гайки крышки	PTFE
11	Уплотнительное кольцо	EPDM
12	Стопорное кольцо	латунь
13	Болт маховика	нержавеющая сталь
14	Шайба	нержавеющая сталь
15	Болт крепл. крышки	нержавеющая сталь
16	Направляющие	износоустойчивый пластик
17	Уплотнительная манжета	EPDM

Таблица размеров

Наименование	DN	L	H	D		K		G		A	B	C	G		Вес
Наименование	DN	L	H	PN10	PN16	PN10	PN16	PN10	PN16	A	B	C	PN10	PN16	Вес
RIO MR-050-16	50	150	240	165		125		102		3	19	170	4-019	4-019	12,2
RIO MR-065-16	65	170	260	185		145		122		3	19	170	4-019	4-019	14,1
RIO MR-080-16	80	180	285	200		160		138		3	19	200	8-019	8-019	17,21
RIO MR-100-16	100	190	320	220		180		158		3	19	200	8-019	8-019	20,6
RIO MR-125-16	125	200	365	250		210		188		3	19	250	8-019	8-019	32,5
RIO MR-150-16	150	210	418	285		245		212		3	19	250	8-023	8-023	37
RIO MR-200-10/16	200	230	553	340	340	295	295	268	268	3	20	280	8-023	12-023	58,5
RIO MR-250-10/16	250	250	608	405	405	350	355	320	320	3	22	320	12-023	12-027	87,7
RIO MR-300-10/16	300	270	680	460	460	400	410	370	378	4	25	350	12-023	12-027	116,6
RIO MR-350-10/16	350	290	773	520	520	460	470	430	438	4	27	450	16-023	16-027	183
RIO MR-400-10/16	400	310	855	580	580	515	525	482	490	4	28	550	16-027	16-031	247
RIO MR-450-10/16	450	330	920	640	640	565	585	540	560	4	30	550	20-027	20-031	320
RIO MR-500-10/16	500	350	1106	715	715	620	650	585	610	4	32	660	20-030	20-034	374,9
RIO MR-600-10/16	600	390	1250	840	840	725	770	690	727	4	36	660	24-030	20-036	576,1
RIO MR-700-16	700	430	1360	895	910	840	840	800	793	5	40	*	24-030	24-036
RIO MR-800-16	800	470	1520	1015	1025	950	950	905	900	5	44	*	24-033	24-039
