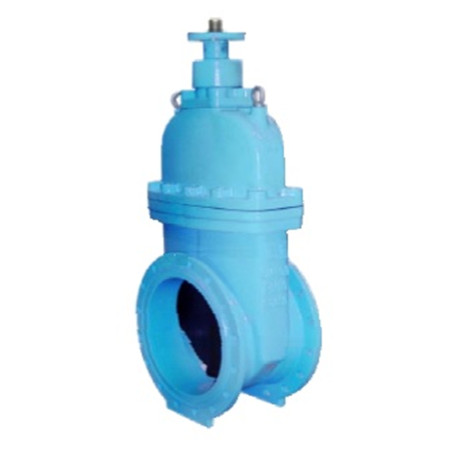

Задвижка с обрезиненным клином с подготовкой под электропривод RIO ЗДКЭП01 (DN 50 – 300, PN 10/16), RIO ЗДКЭП01А (DN 350 – 600, PN 10/16) ТУ 28.14.13-002-502 120 90 – 2026

Технические характеристики

Номинальный диаметр: от 50 мм до 600 мм;
Рабочая температура: -25°С +120°С;
Стандартное рабочее давление: PN10/16;
Внешний вид: DIN 3202 (серия F4);
Фланцы: EN 1092-2;
Test: EN 1074-1, EN 1074-2, ISO5208;
Высокая антикоррозийная защита;
Эпоксидное порошковое покрытие корпуса;
Защита от грязи болтов крышки;
Класс герметичности А;
Возможность установки телескопического штока.

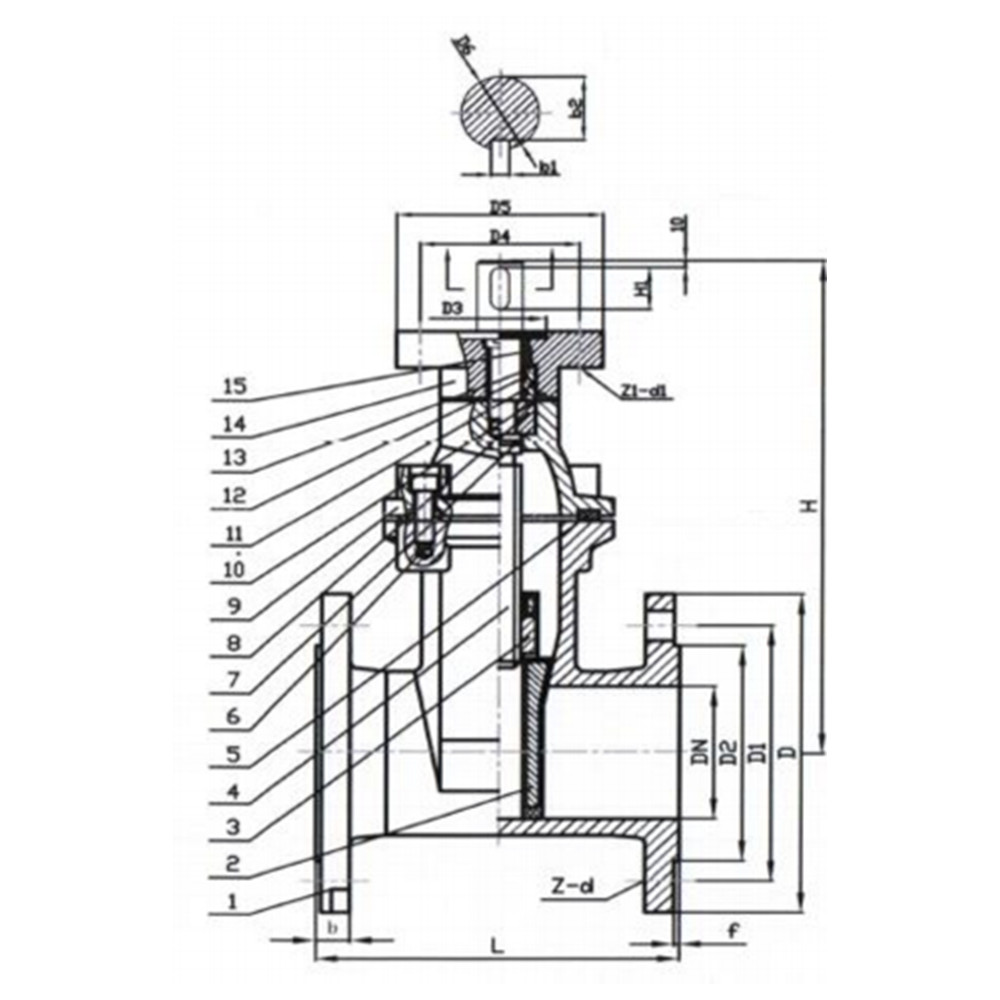

Составные части RIO ЗДКЭП01, RIO ЗДКЭП01А

Поз.	Деталь	Материал
1	Корпус	Высокопрочный чугун GJS-500-7
2	Клин	Высокопрочный чугун GJS-500-7 +резина EPDM
3	Гайка штока	Латунь
4	Шток	Нержавеющая сталь Х20Cr13
5	Уплотнение	Резина NBR
6	Болт	Углеродистая сталь
7	O-ring	Резина NBR
8	Уплотнение	Латунь
9	Верхняя часть	Высокопрочный чугун GJS-500-7
10	Прокладка	TFL
11	O-ring	Резина NBR
12	O-ring	Резина NBR
13	Уплотнение седла	Латунь
14	Верхний фланец	Высокопрочный чугун GJS-500-7
15	Пыльник	Резина NBR

Габаритные размеры

RIO ЗДКЭП01 DN 50 – 300, PN 10/16
RIO ЗДКЭП01А DN 350 – 600, PN 10/16

DN	PN	D	D1	D2	L	b	F	Z-d	H	D3	D4	D5	D6	b1	H1	Z1-d1	Крутящий момент, Нм
50	10/16	165	125	99	150	19	3	4-Ø19	223	70	102	125	18	6	45	4-Ø12	60
65	10/16	185	145	118	170	19	3	4-Ø19	248	70	102	125	20	6	45	4-Ø12	75
80	10/16	200	160	132	180	19	3	4-Ø19	274	70	102	125	20	6	45	4-Ø12	75
100	10/16	220	180	156	190	19	3	8-Ø19	307	70	102	125	20	6	45	4-Ø12	100
125	10/16	250	210	184	200	19	3	8-Ø19	362	70	102	125	20	6	45	4-Ø12	125
150	10/16	290	240	211	210	19	3	8-Ø23	400	70	140	175	22	6	45	4-Ø12	150
200	10	340	295	266	230	20	3	8-Ø23	487	100	140	175	22	6	45	4-Ø18	200
200	16	340	295	266	230	20	3	12-Ø23	487	100	140	175	24	6	45	4-Ø18	200
250	10	395	350	319	250	22	3	12-Ø23	573	100	140	175	24	6	45	4-Ø18	250
250	16	405	355	319	250	22	3	12-Ø28	573	100	140	175	24	6	45	4-Ø18	250
300	10	445	400	370	270	24,5	4	12-Ø23	661	100	140	175	28	8	50	4-Ø18	300
300	16	460	410	370	270	24,5	4	12-Ø28	661	100	140	175	28	8	50	4-Ø18	300
350	10	505	460	429	290	24,5	4	16-Ø23	773	100	140	175	30	8	50	4-Ø18	325
350	16	520	470	429	290	26,5	4	16-Ø28	773	100	140	175	30	8	50	4-Ø18	325
400	10	565	515	480	310	24,5	4	16-Ø28	810	130	140	175	32	10	60	4-Ø22	350
400	16	580	525	489	310	28	4	16-Ø31	810	130	140	175	32	10	60	4-Ø22	350
450	10	615	565	530	330	25,5	4	20-Ø28	889	130	140	175	34	10	60	4-Ø22	425
450	16	640	585	548	330	30	4	20-Ø31	889	130	140	175	34	10	60	4-Ø22	425
500	10	670	620	582	350	26,5	4	20-Ø28	1200	130	165	210	34	10	60	4-Ø22	525
500	16	715	650	609	350	31,5	4	20-Ø34	1200	130	165	210	34	10	60	4-Ø22	525
600	10	780	725	682	390	30	5	20-Ø31	1128	130	165	210	36	10	60	4-Ø22	800
600	16	840	770	720	390	36	5	20-Ø37	1128	130	165	210	36	10	60	4-Ø22	800
