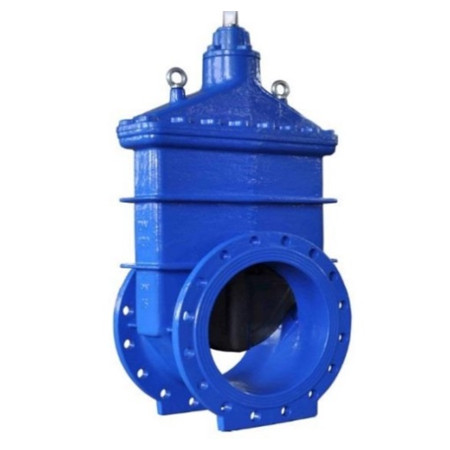

Задвижка с обрезиненным клином RIO ЗДК01В (DN 400 – 600, PN 10/16) ТУ 28.14.13-002-502 120 90 – 2026

Технические характеристики

Номинальный диаметр: от 400 мм до 600 мм;
Рабочая температура: -25°С +120°С;
Стандартное рабочее давление: PN10/16;
Внешний вид: DIN 3202 (серия F4);
Фланцы и шток: EN 1092-2;
Test: EN 1074-1, EN 1074-2, ISO5208;
Высокая антикоррозийная защита;
Эпоксидное порошковое покрытие корпуса;
Защита от грязи болтов крышки;
Возможность установки телескопического штока.

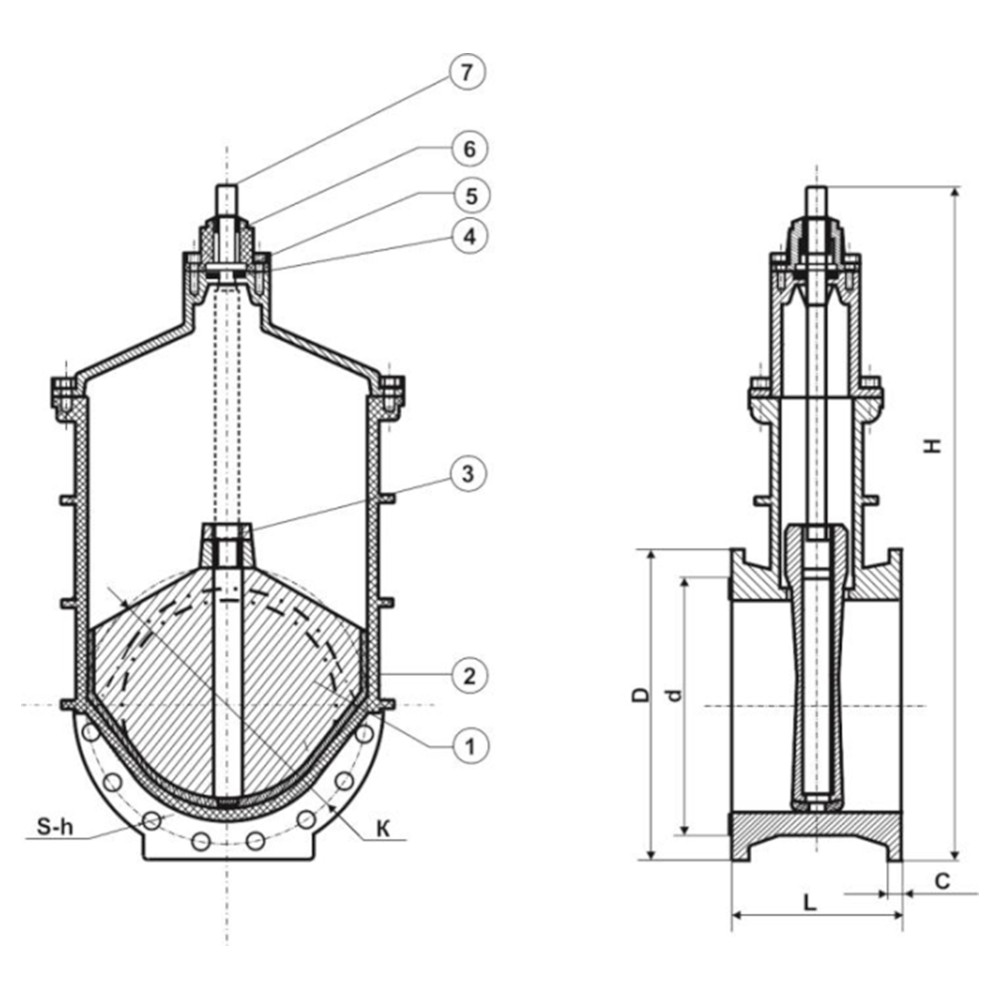

Составные части RIO ЗДК01В

Поз.	Деталь	Материал
1	Клин	Высокопрочный чугун GJS-500-7 + резина EPDM
2	Корпус	Высокопрочный чугун GJS-500-7
3	Гайка	Латунь CuZn39Pb2
4	Сальник	PTFE
5	Уплотнение	Латунь CuZn39Pb2
6	Уплотнительное кольцо	Резина NBR
7	Шток	Нерж. сталь Х20Cr13

Габаритные размеры RIO ЗДК01В DN 400 – 600, PN 10/16

DN	PN10					PN16					L		H	Вес, кг	Крутящий момент, Нм
DN	D	K	G	n-d	C	D	K	G	n-d	C	F4	F5	H	Вес, кг	Крутящий момент, Нм
400	565	515	480	16-29	24,5	580	525	480	16-32	28	310	600	976	340	350
450	615	565	530	20-29	25,5	640	585	548	20-32	30	330	650	976	430	400
500	670	620	582	20-29	26,5	715	650	609	20-35	31,5	350	700	1169	560	500
600	780	725	682	20-32	30	840	770	720	20-38	36	390	800	1321	720	600
