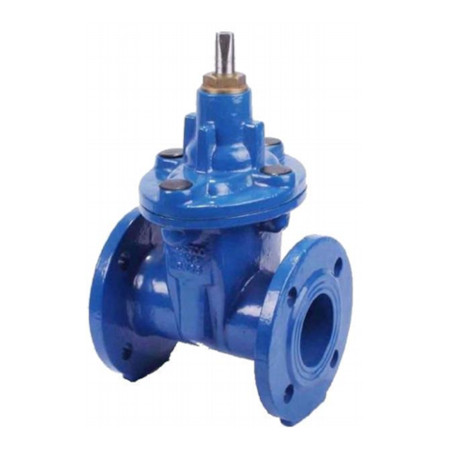

Задвижка с обрезиненным клином RIO ЗДК01 (DN 50 – 350, PN10/16) ТУ 28.14.13-002-502 120 90 – 2026

Технические характеристики

Номинальный диаметр: от 50 мм до 350 мм;
Рабочая температура: -25ºС + 120ºС;
Стандартное рабочее давление: PN10/16;
Внешний вид: DIN 3202 (серия F4);
Фланцы: EN 1092-2;
Test: EN 1074-1, EN 1074-2, ISO5208;
Высокая антикоррозийная защита;
Эпоксидное порошковое покрытие корпуса;
Защита от грязи болтов крышки;
Возможность установки телескопического штока.

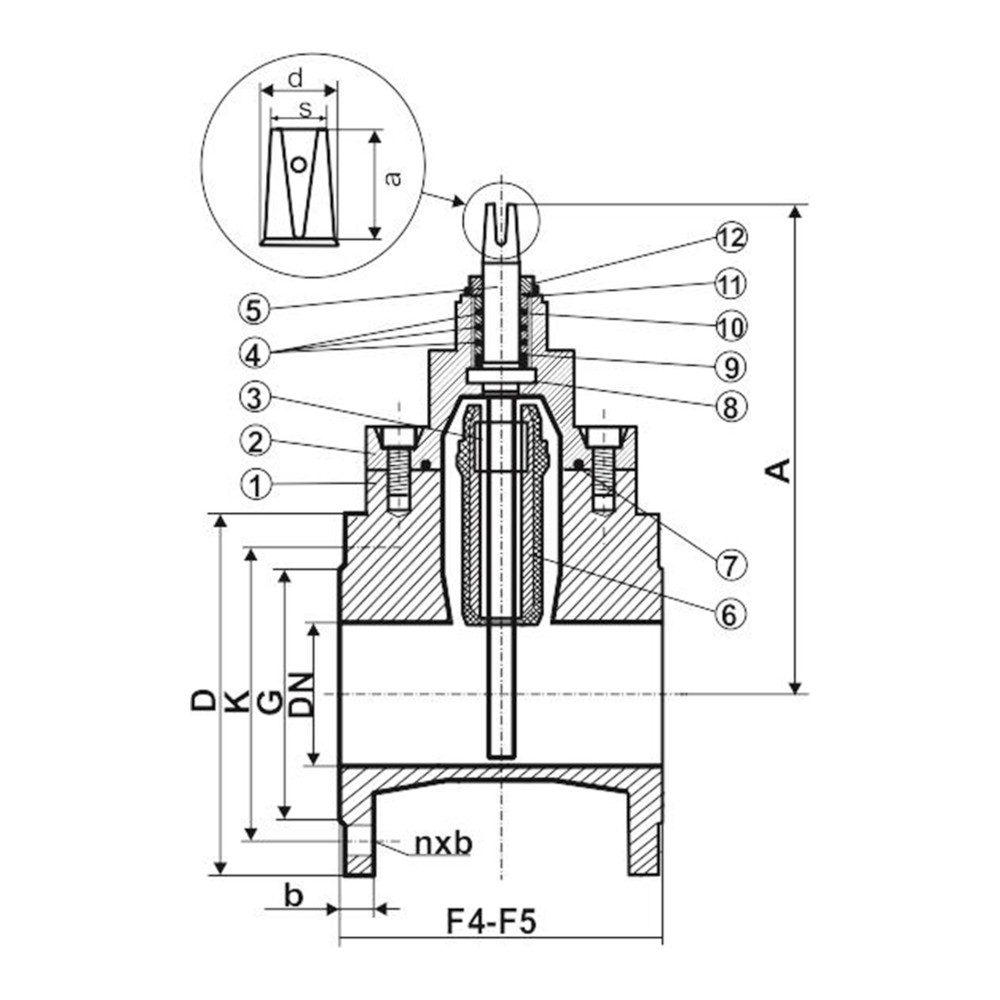

Составные части RIO ЗДК01

Поз.	Деталь	Материал
1	Верхняя часть	Высокопрочный чугун GJS-500-7
2	Корпус	Высокопрочный чугун GJS-500-7
3	Клин	Высокопрочный чугун GJS-500-7 + резина EPDM
5	Уплотнение	Резина EPDM
6	Шток	Нержавеющая сталь Х20Cr13
7	Гайка	Латунь
8	Гайка штока	Латунь
9	Уплотнение	Нейлон 66
10	Болт	GD8.8
11	O-ring	Резина EPDM
12	O-ring	Резина EPDM

Габаритные размеры RIO ЗДК01 DN 50 – 350, PN10/16

DN	PN	D	K	G	n-d	C	L		Вес, кг		H	Крутящий момент, Нм
DN	PN	D	K	G	n-d	C	F4	F5	F4	F5	H	Крутящий момент, Нм
50	10/16	165	125	99	4-20	19	150	250	11	11,5	220	35
65	10/16	185	145	118	4-20	19	170	270	16,5	17,5	262	40
80	10/16	200	160	132	8-20	19	180	280	17,5	19	290	45
100	10/16	220	180	156	8-20	19	190	300	21	23	320	55
125	10/16	250	210	184	8-20	19	200	325	30	33	380	90
150	10/16	285	240	211	8-24	19	210	350	37,5	43	430	100
200	10	340	295	266	8-24	20	230	400	60,5	66	510	200
200	16	340	395	266	12-24	20	230	400	60,5	66	510	200
250	10	395	350	319	12-24	22	250	450	115	132	295	210
250	16	405	355	319	12-29	22	250	450	115	132	595	210
300	10	445	400	370	12-24	24,5	270	500	135	157	680	220
300	16	460	410	370	12-29	24,5	270	500	135	157	680	220
350	10	505	460	429	16-24	24,5	290	550	218	250	680	220
350	16	520	470	429	16-29	26,5	290	550	228	265	680	220
