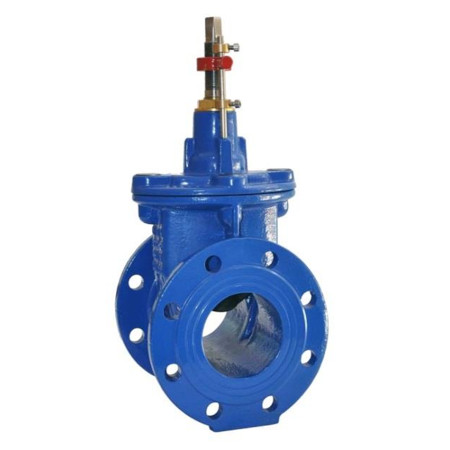

Задвижка с обрезиненным клином с индикатором уровня RIO ЗДКУ (DN 50 – 300, PN 10/16) ТУ 28.14.13-002-502 120 90 – 2026

Технические характеристики

Номинальный диаметр: от 50 мм до 300 мм;
Рабочая температура: -25ºС +120ºС;
Стандартное рабочее давление: PN10/16;
Внешний вид: DIN 3202 (серия F4);
Фланцы: EN 1092-2;
Test: EN 1074-1, EN 1074-2, ISO5208;
Высокая антикоррозийная защита;
Эпоксидное порошковое покрытие корпуса;
Защита от грязи болтов крышки;
Класс герметичности А;
Возможность установки телескопического штока.

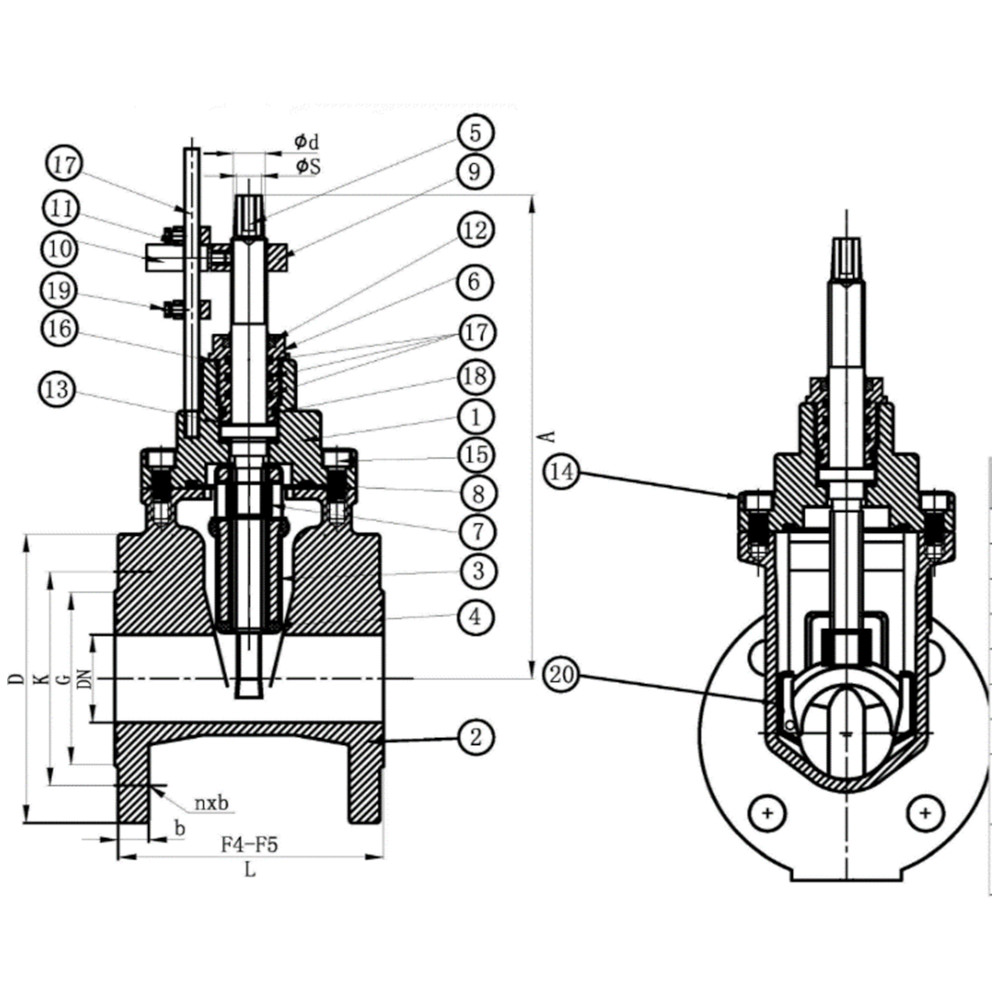

Составные части RIO ЗДКУ

Поз.	Деталь	Материал
1	Верхняя часть	Высокопрочный чугун GJS-500-7
2	Корпус	Высокопрочный чугун GJS-500-7
3	Клин	Высокопрочный чугун GJS-500-7 + резина EPDM
4	Уплотнение клина	Резина NBR/EPDM
5	Шток	Нержавеющая сталь Х20Cr13
6	Втулка	Медь
7	Винт	Медь
8	Уплотнение	Резина NBR/EPDM
9	Индикатор	Медь
10	Переключатель	Медь
11	Стопор	Медь
12	Пыльник	Полиуретан
13	Уплотнение	РА66
14	Защита винта	Пластик
15	Болт	GD8.8
16	O-ring	Резина NBR
17	O-ring	Резина NBR
18	O-ring	Резина NBR
19	Болт	Нержавеющая сталь
20	Направление клина	РА66

Габаритные размеры RIO ЗДКУ DN 50 – 300, PN 10/16

DN	PN10					PN16					L		H	Вес, кг	Крутящий момент, Нм
DN	D	K	G	n-d	C	D	K	G	n-d	C	F4	F5	H	Вес, кг	Крутящий момент, Нм
50	165	125	99	4-20	19	165	125	99	4-20	19	150	250	276	10,25	35
65	185	145	118	4-20	19	185	145	118	4-20	19	170	270	322	12,67	40
80	200	160	132	4-20	19	200	160	132	8-20	19	180	280	323	16,11	45
100	220	180	156	8-20	19	220	180	156	8-20	19	190	300	359	18,87	55
125	250	210	184	8-20	19	250	210	184	8-20	19	200	325	422,5	27,73	90
150	285	240	211	8-24	19	285	240	211	8-24	19	210	350	460	34	100
200	340	295	266	8-24	20	340	295	266	12-24	20	230	400	571,5	53,45	200
250	395	350	319	12-24	22	405	355	319	12-24	22	250	450	699	90,98	210
300	445	400	370	12-24	24,5	460	410	370	12-29	24,5	270	500	779	116,59	220
