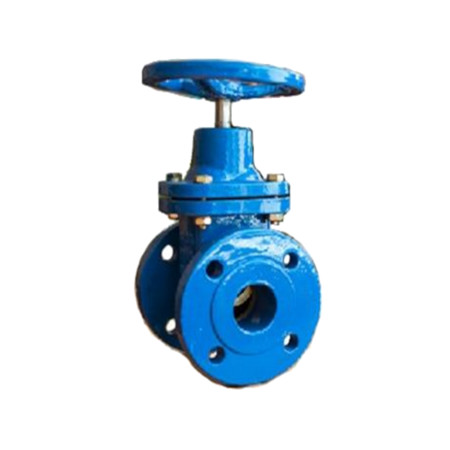

Задвижка клиновая, уплотнение металл-металл RIO ЗДК02 (DN 40 – 400, PN10/16) ТУ 28.14.13-002-502 120 90 – 2026

Технические характеристики

Номинальный диаметр: от 40 мм до 400 мм;
Рабочая температура: -25ºС +120ºС;
Стандартное рабочее давление: PN10/16;
Внешний вид: EN1074-2 (серия F4);
Фланцы: EN 1092-2;
Testing: EN12266-1;
Строительная длина: EN558-1;
Короткий тип F4 (длинный тип F5 — под заказ);
Класс герметичности А;
Порошковое эпоксидное покрытие снаружи и внутри корпуса;
Высокая антикоррозийная защита;
Защита болтов крышки от грязи;
Возможность установки телескопического штока.

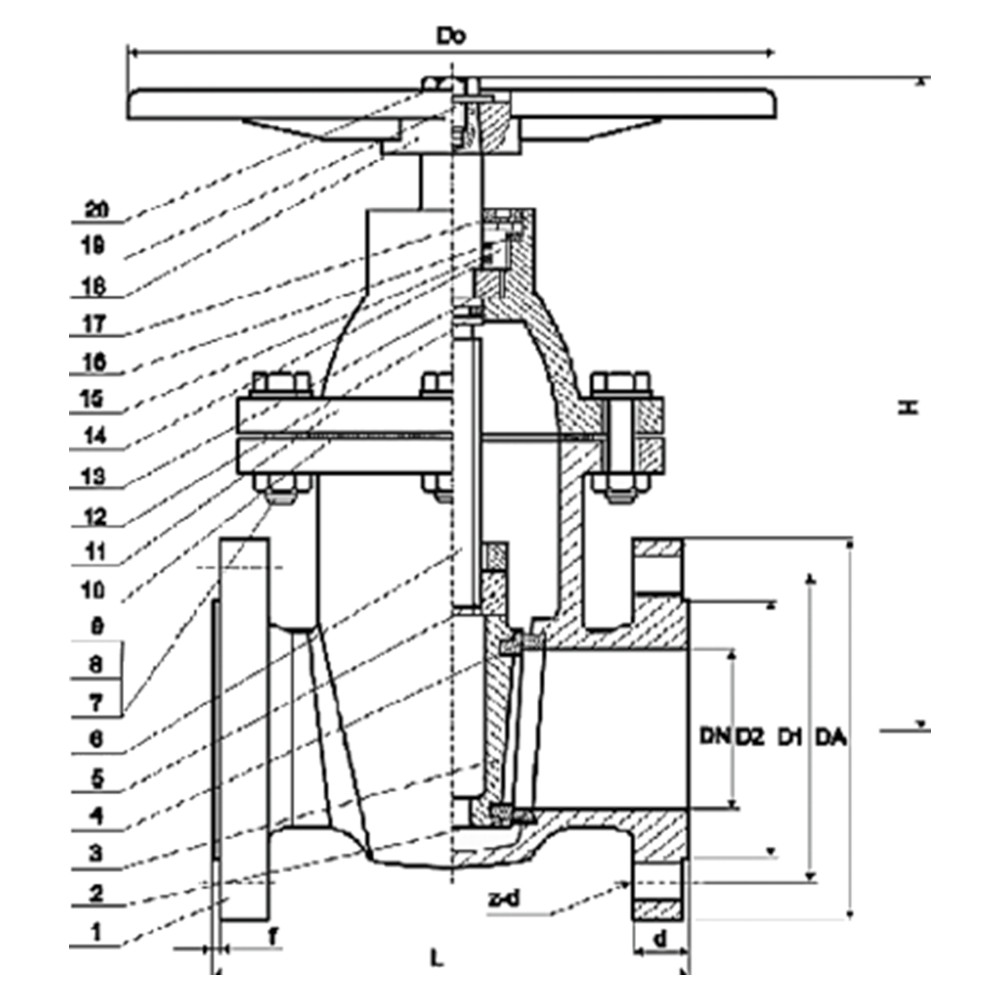

Составные части RIO ЗДК02

Поз.	Деталь	Материал
1	Корпус	Высокопрочный чугун GJS-500-7
2	Уплотнительное кольцо корпуса	Латунь
3	Клин	Высокопрочный чугун GJS-500-7
4	Уплотнительное кольцо	Латунь
5	Гайка штока	Латунь
6	Шток	Нержавеющая сталь
7	Болт крышки	Угл. сталь
8	Гайка	Угл. Сталь
9	Шайба	Угл. Сталь
10	Уплотнение	NBR
11	Колпак	Серый чугун
12	Кольцо	NBR
13	Направл. Кольцо	Латунь
14	Кольцо	NBR
15	Гайка крышки	Латунь
16	Уплотнение	Тефлон
17	Пыльник	NBR
18	Штурвал	Высокопрочный чугун GJS-500-7
19	Шайба	Угл. Сталь

Габаритные размеры RIO ЗДК02 DN 40 – 400, PN10/16

DN	D	D1	D2	L	b	Н	f	Z-d	D0
40	150	110	84	140	18	214	3	4-19	180
50	165	125	99	150	20	232	3	4-19	200
65	185	145	118	170	20	258	3	4-19	200
80	200	160	132	180	22	281	3	8-19	220
100	220	180	156	190	24	315	3	8-19	250
125	250	210	184	200	26	358	3	8-19	280
150	285	240	211	210	26	408	3	8-23	280
200	340	295	266	230	30	500	3	12-23	320
250	405	355	319	250	32	572	3	12-28	350
300	460	410	370	270	32	662	4	12-28	400
350	520	470	429	290	36	751	4	16-28	450
400	580	525	480	310	38	832	4	16-31	450
