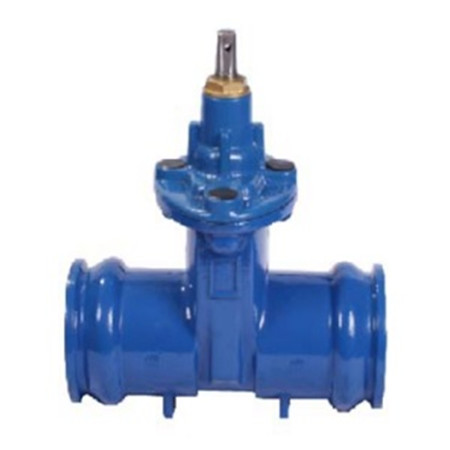

Задвижка с обрезиненным клином для труб из ПЭ и ПВХ RIO ЗДКП (DN 40 – 400, PN 16) ТУ 28.14.13-002-502 120 90 – 2026

Технические характеристики

Номинальный диаметр: от 40 мм до 400 мм;
Рабочая температура: -25ºС +120ºС;
Стандартное рабочее давление: PN16;
Внешний вид: EN1074-2 (серия F4);
Testing: EN12266-1;
Порошковое эпоксидное покрытие снаружи и внутри корпуса;
Высокая антикоррозийная защита;
Болты из нержавеющей стали;
Облегчённая конструкция;
Класс герметичности А;
Возможность установки телескопического штока.

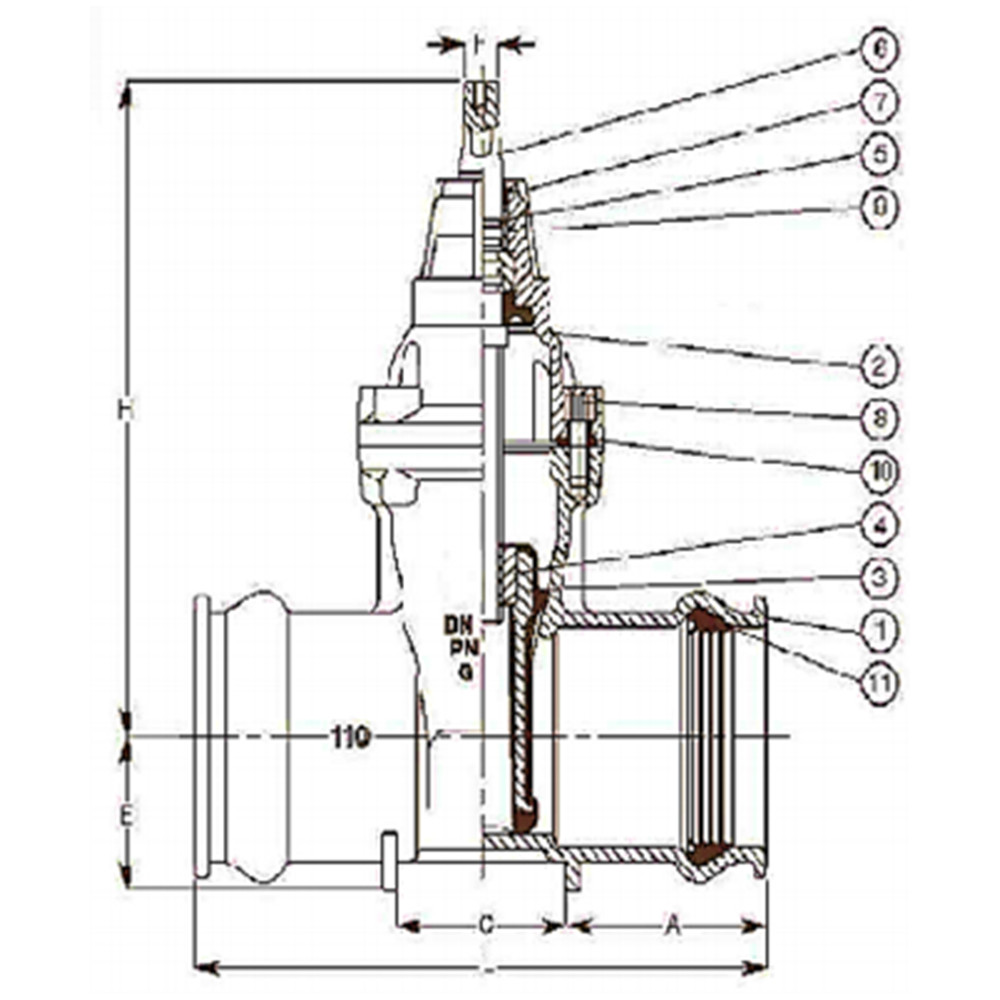

Составные части RIO ЗДКП

Поз.	Деталь	Материал
1	Корпус	Высокопрочный чугун GJS-500-7
2	Верхняя часть	Высокопрочный чугун GJS-500-7
3	Клин	Высокопрочный чугун GJS-500-7 + резина EPDM
3	Направляющий клина	РА66
4	Болт	Латунь
5	O-RING	NBR
6	Шток	Нержавеющая сталь Х20Cr13
7	Защита пыльника	PVC
8	Пыльник	Оцинкованная сталь
9	Болт	Латунь
10	Втулка	NBR/EPDM
11	Уплотнение	EPDM

Габаритные размеры RIO ЗДКП DN 40 – 400, PN16

DN	Обжимной диаметр трубы, мм	А, мм	L, мм	H, мм	F, мм	C, мм	E, мм	Вес, кг	Крутящий момент, Нм
40	50	103	270	236	14	64	44	7	60
50	63	103	286	241	14	80	52	8	60
65	75	108	298	271	17	82	58	9	75
80	90	115	315	297	17	85	68	13	75
100	110	118	336	334	19	100	79	18	100
125	125	115	348	375	19	118	87	24	125
150	160	130	400	448	19	140	107	40	150
200	200	135	426	562	24	156	130	56	200
200	225	151	452	562	24	150	142	58	200
250	250	161	474	664	27	152	157	80	250
250	280	166	504	664	27	172	174	95	250
300	315	172	548	740	27	204	193	123	300
400	400	185	596	950	32	226	240	246	350
