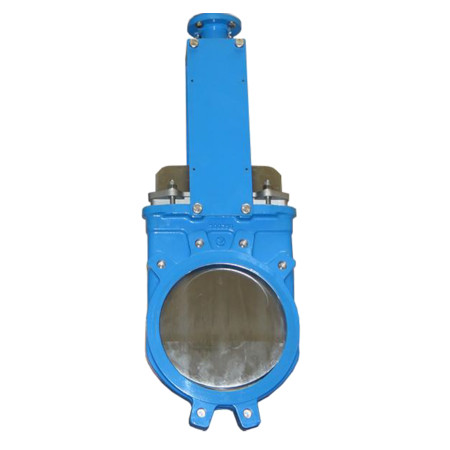

Задвижка шиберная межфланцевая двусторонняя чугун RIO 7330ЗШДЭ DN 50-400 под электропривод ТУ 28.14.13-002-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Седловое уплотнение	NBR
Корпус	GGG40 (аналог ВЧ40)
Шибер	SS304 (08Х18Н10)
Сальник	GGG40 (аналог ВЧ40)
Шток	SS304 (08Х18Н10)
Гайка	Латунь

Основные технические данные и характеристики

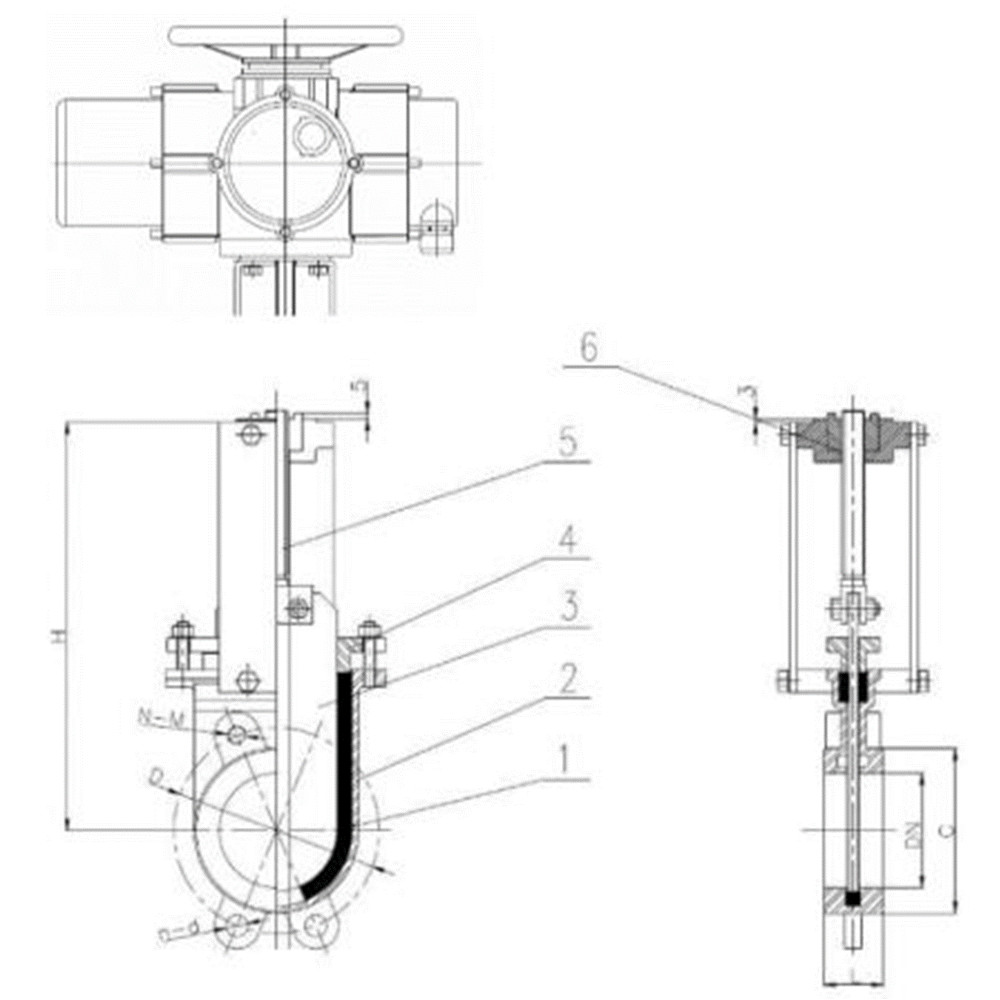

DN	PN	D	H	C	L	N-M	n-ød, мм	Nоб	Момент на штоке, Hxм	Момент для э/п, Hxм	Э/п по ОСТ
50	16	125	257	105	43	4-М16	2-19	13	30	40	А
65	16	145	282	109	46	4-М16	2-19	17	30	40	А
80	16	160	313	123	46	4-М16	2-19	21	32	42	А
100	16	180	330	140	52	4-М16	2-19	26	38	50	А
125	16	210	419	168	56	4-М16	2-19	26	72	94	А
150	16	240	460	198	56	4-М20	2-23	31	80	100	А
200	10	295	554	249	60	4-М20	2-23	41	102	133	А
250	10	350	667	307	68	8-М20	4-23	51	103	134	А
300	10	400	772	365	78	8-М20	8-24	61	110	143	А
350	10	460	965	419	78	12-М20	12-24	71	155	200	Б
400	10	515	1120	472	102	12-М24	12-28	67	178	232	Б
