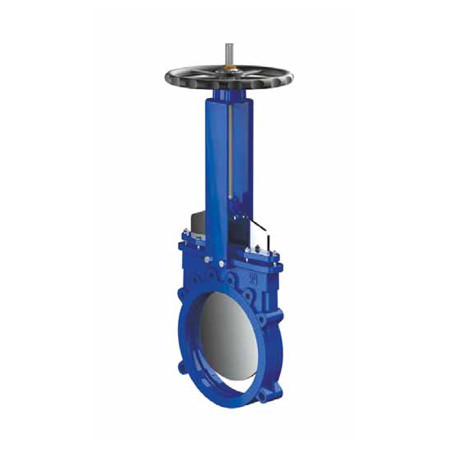

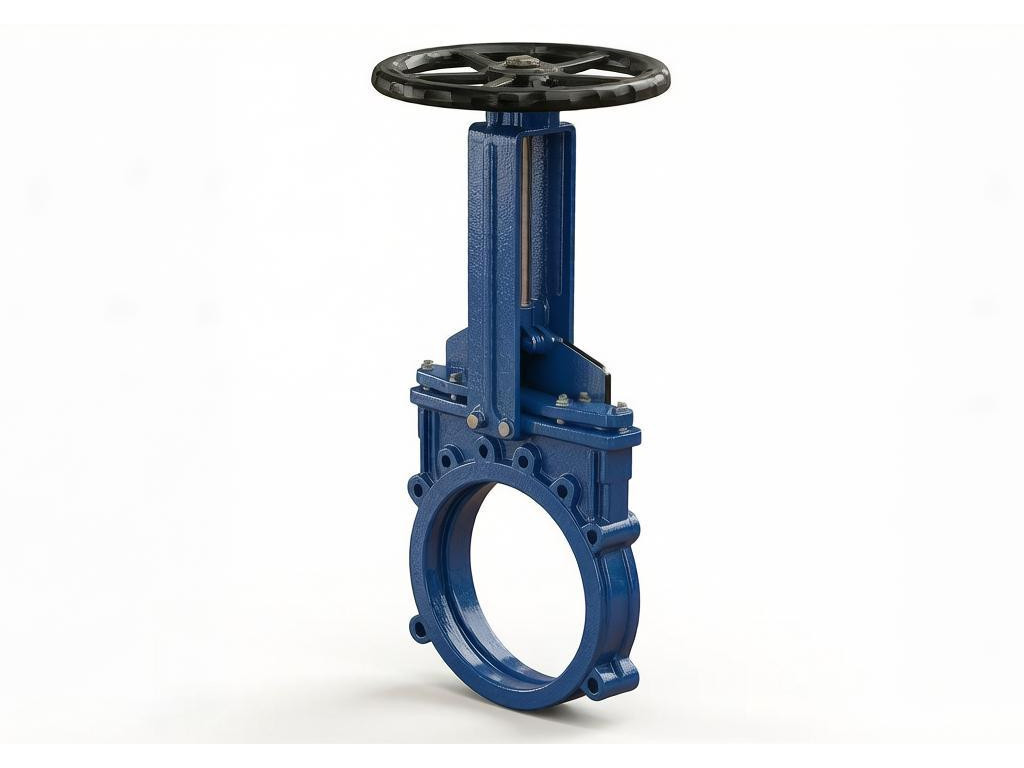

Задвижка шиберная с двухсторонней герметичностью серии RIO ED1800 DN 50 – 1200 ТУ 28.14.13-003-50212090-2026

ООО "Единство"

Шиберно-ножевые задвижки серии RIO ED1800 предназначены для перекрытия потока жидкостей, содержащих взвешенные твердые примеси до 5%.

Межфланцевое крепление к трубопроводу.

Конструкция уплотнения, точность и качество изготовления комплектующих обеспечивают надежное перекрытие потока рабочей среды в любом направлении для шиберных задвижек данной серии.

Задвижки серии RIO ED1800 могут быть изготовлены из чугуна, углеродистой стали, различных типов нержавеющей стали, исходя из требований заказчика.

Благодаря надежности и простоте конструкции, применению высококачественных материалов и комплектующих, задвижки шиберные серии RIO ED1800 широко применяются в различных отраслях.

Основные сферы применения:

  • целлюлозно-бумажная промышленность;
  • горнодобывающая промышленность;
  • химическая промышленность;
  • очистные сооружения, канализационные сети;
  • пищевая промышленность
Изготовление и поставка: По ТУ 28.14.13-003-50212090-2026
Тип конструкции: Задвижка шиберная двухсторонняя
Диаметр номинальный DN50 - DN1200
Давление рабочее
  • DN50-250 - 10 кгс/см2
  • DN300-450 - 6 кгс/см2
  • DN500-600 - 4 кгс/см2
  • DN700-1200 - 2 кгс/см2
Управление:
  • штурвал DN50-500,
  • редуктор DN50-1200,
  • рычаг DN50-300
  • пневмопривод, электропривод DN50-1200
Основные рабочие среды: Предназначена для транспортировки жидкостей с содержанием взвешенных частиц до 5%. Рекомендуется для транспортировки сточных вод.
Присоединение: стяжное между фланцами трубопровода; (Присоединительные размеры по ГОСТ 33259-15, исполнение В, Ответные фланцы - по ГОСТ 33259-15, тип 01 или 11, исполнение В)
Направление подачи рабочей среды: любое
Климатическое исполнение: У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

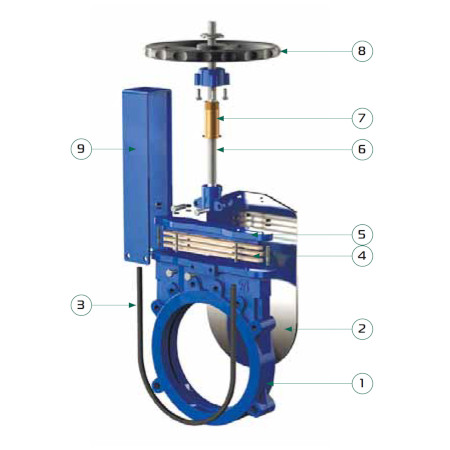

Конструкция затвора:

Позиция Наименование
1 Корпус
2 Нож
3 Уплотнение
4 Сальниковая набивка
5 Сальник
6 Шток
7 Ходовая гайка
8 Штурвал
9 Бугель

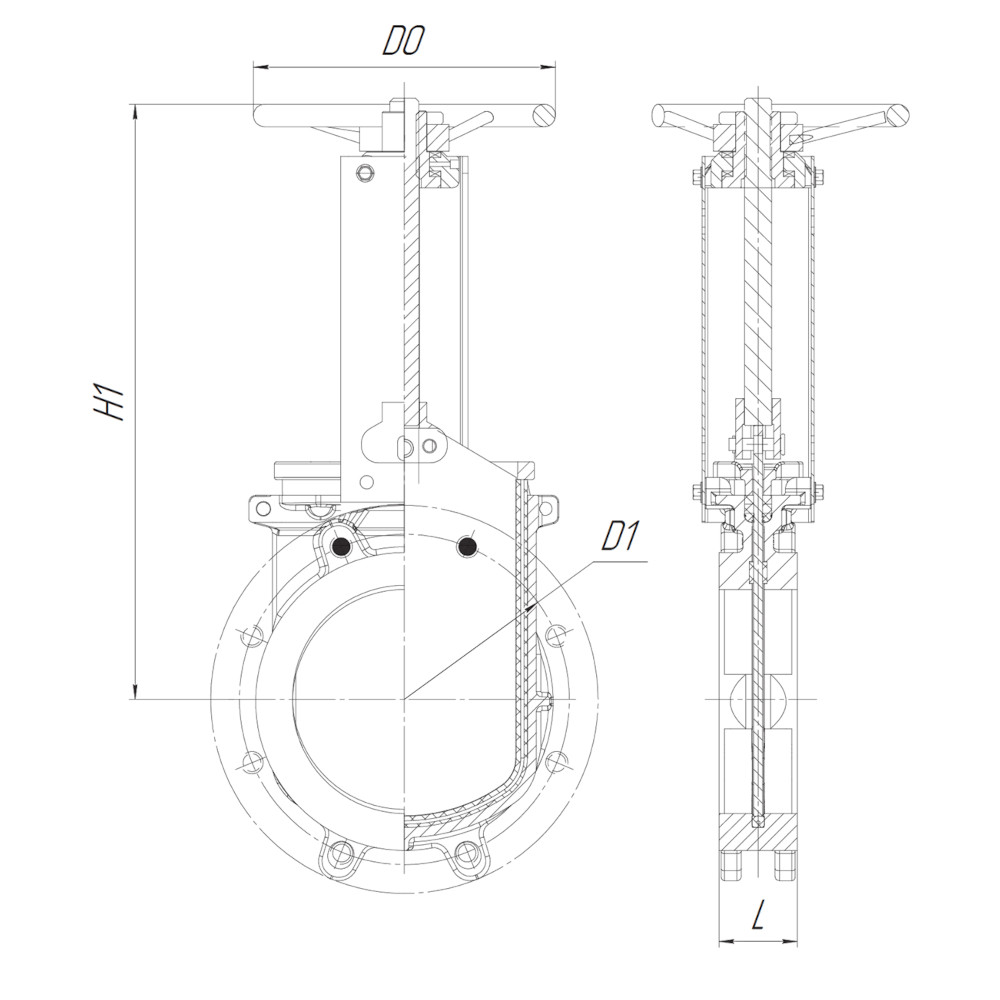

Основные габаритные и присоединительные размеры DN50-500 мм со штурвалом

DN Рр*, кгс/см2 Размеры, мм Сила, Н Мкр, Н*м Масса, кг
L D1 D0 H1
50 10 48 125 180 290 1150 10 8
65 10 48 145 200 330 1950 10 9
80 10 51 160 200 358 2960 13 10
100 10 51 180 240 378 4620 15 13
125 10 57 210 260 428 7230 20 15
150 10 57 240 280 490 7300 30 24
200 10 70 295 300 588 13000 40 33
250 10 70 350 320 690 14600 50 45
300 6 76 400 350 815 21000 65 60
350 6 76 460 400 890 22900 100 82
400 6 89 515 450 980 29900 120 112
450 6 89 565 500 1025 32400 130 168
500 4 114 620 500 1230 35500 156 210

* Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

Основные габаритные и присоединительные размеры DN 50-1200** мм с редуктором

DN Рр*, кгс/см2 Размеры, мм Сила, Н Мкр, Н*м Масса, кг
L D1 D0 H1
50 10 48 125 250 368 1150 10 18
65 10 48 145 250 375 1950 10 19
80 10 51 160 250 420 2960 13 20
100 10 51 180 250 457 4620 15 23
125 10 57 210 250 503 7230 20 25
150 10 57 240 250 564 7300 30 36
200 10 70 295 250 645 13000 40 45
250 10 70 350 250 750 14600 50 57
300 6 76 400 250 860 21000 65 75
350 6 76 460 300 960 22900 100 97
400 6 89 515 300 1060 29900 120 132
450 6 89 565 450 1220 32400 130 188
500 4 114 620 450 1330 35500 156 246
600 4 114 725 500 1460 52000 200 315
700 2 127 840 500 1750 56700 230 440
800 2 127 950 600 1880 61800 350 550
900 2 127 1050 600 2090 78100 440 685
1000 2 149 1160 600 2180 98000 525 830
1200 2 156 1380 600 2270 119300 800 1230

*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

** Задвижки большего диаметра поставляются на заказ.

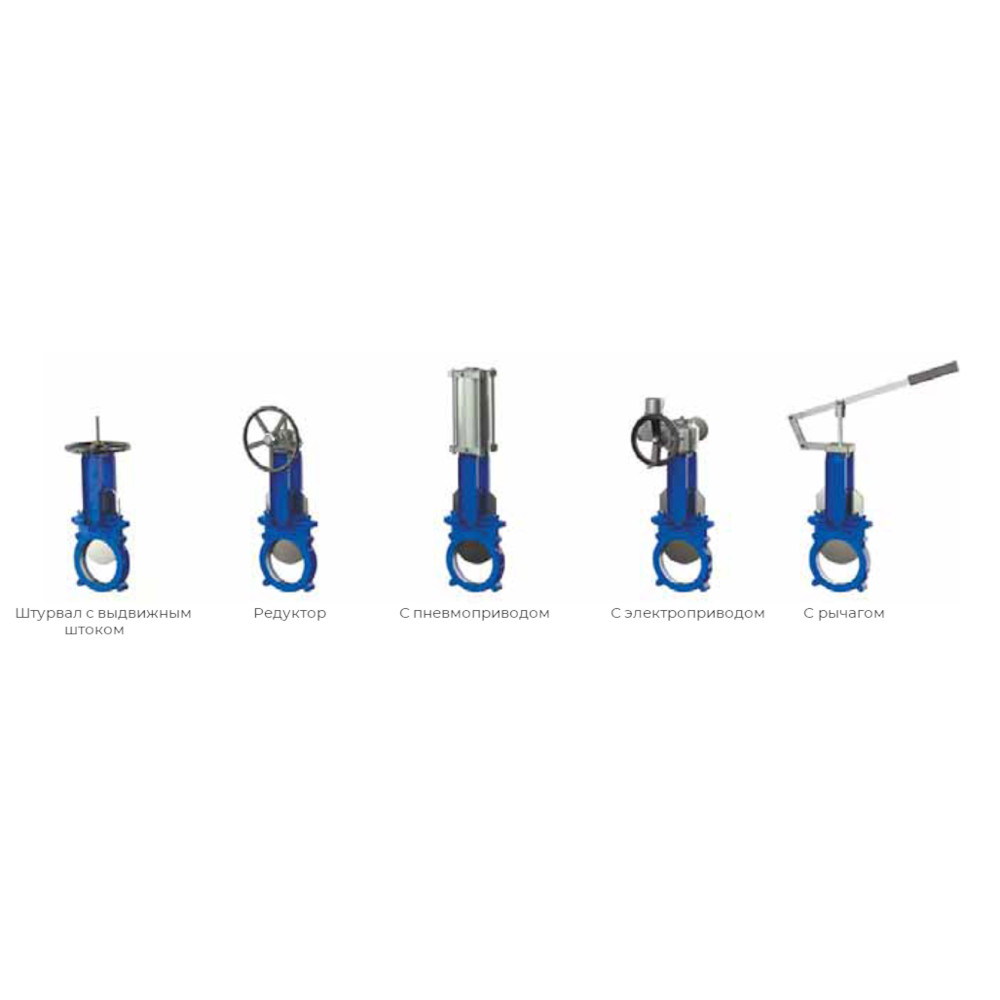

Варианты управления

Ручные

  • Штурвал с выдвижным штоком
  • Штурвал с невыдвижным штоком
  • Штурвал с цепью
  • Рычаг
  • Редуктор

Автоматические

  • Электропривод
  • Пневмопривод
  • Гидропривод

Дополнительноеоборудование

  • Указатель положения
  • Концевые выключатели
  • Позиционер
  • Удлинитель штока

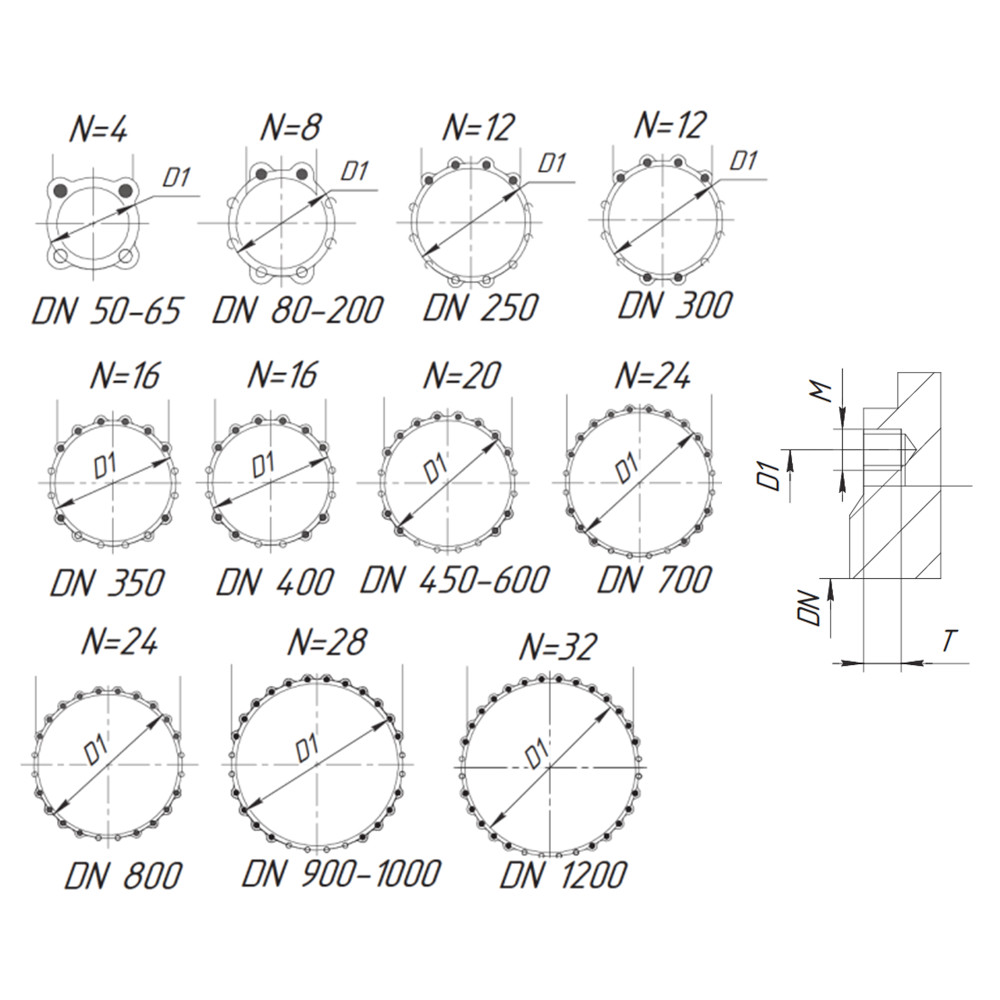

Присоединительные размеры для подбора ответных фланцев и крепежа PN 10 по ГОСТ 33259-2015

DN D1 N x M T, мм Глухое резьбовое отверстие Сквозное отверстие d, мм
50 125 4 х М16 13 2 2 18
65 145 4 х М16 13 2 2 18
80 160 8 х М16 13 2 6 18
100 180 8 х М16 13 2 6 18
125 210 8 х М16 16 2 6 18
150 240 8 х М20 16 2 6 23
200 295 8 х М20 20 2 6 23
250 350 12 х М20 20 4 8 23
300 400 12 х М20 20 6 6 23
350 460 16 х М20 20 10 6 23
400 515 16 х М24 24 10 6 27
450 565 20 х М24 24 12 8 27
500 620 20 х М24 24 12 8 27
600 725 20 х М27 27 12 8 30
700 840 24 х М27 27 16 8 30
800 950 24 х М30 30 18 6 33
900 1050 28 х М30 30 20 8 33
1000 1160 28 х М33 33 20 8 36
1200 1380 32 х М36 40 24 8 39

d – диаметр сквозных отверстий
