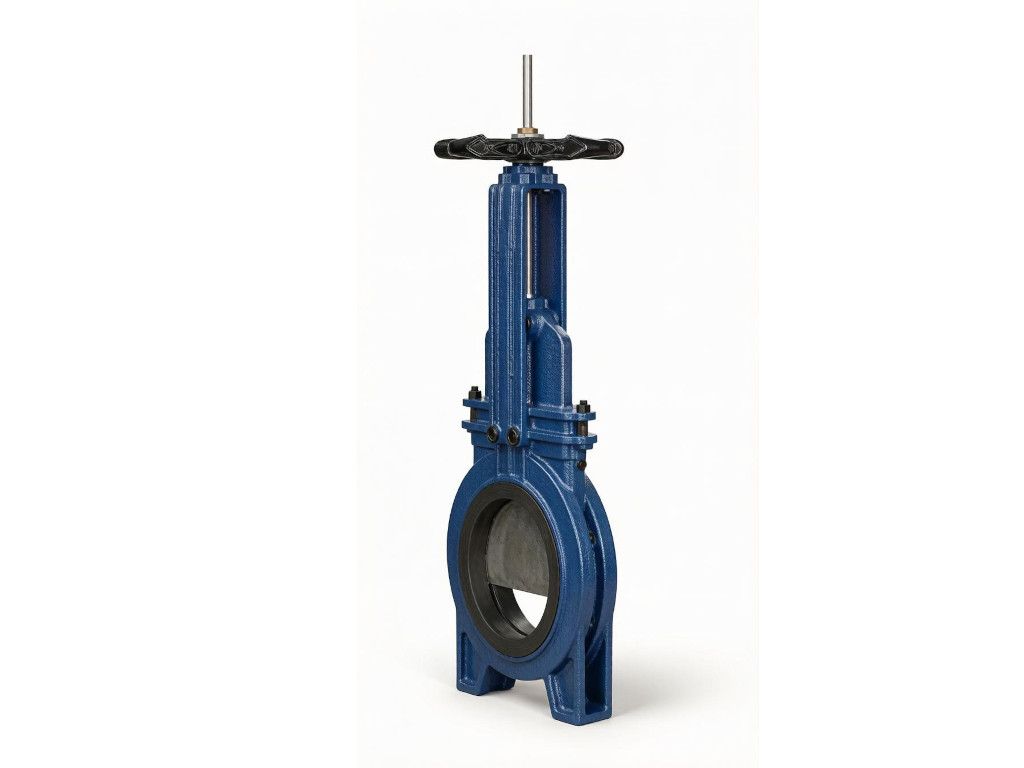

Задвижка шиберная с двухсторонней герметичностью с внутренними резиновыми вставками серии RIO ED1900 DN 50 – 1200 ТУ 28.14.13-003-50212090-2026
Задвижки серии RIO ED1900 – это задвижки гильотинного типа, предназначенные для использования на линиях транспортировки жидкостей с суспензией твердых частиц, воды с содержанием грязи, камней и пульпы. Конструкция корпуса и сменных резиновых уплотнений, армированных металлическим сердечником, обеспечивает полнопроходное сечение без застойных зон и зон кавитации и препятствует абразивному износу корпусных деталей.
Нож гильотинного типа задвижек серии RIO ED1900 обеспечивает надежное перекрытие потока рабочей среды в обоих направлениях.
Наиболее широко задвижки шиберные серии RIO ED1900 применяются в горнодобывающей промышленности, а также предприятиях энергетического сектора.
| Изготовление и поставка: | По ТУ 28.14.13-003-50212090-2026 |
| Тип конструкции: | Задвижка шиберная двунаправленного действия с внутренними резиновыми вставками |
| Диаметр номинальный | DN 50 - DN 1200 |
| Давление рабочее |
|
| Управление: |
|
| Основные рабочие среды: | Предназначена для использования в горнодобывающей промышленности, на линиях для транспортировки жидкостей с суспензией твердых частиц, например, воды с содержанием грязи, камней и пульпы. Кроме того, задвижка может применяться для абразивных жидких продуктов, используемых в химической промышленности, и в системах сточных вод. |
| Присоединение: |
стяжное между фланцами трубопровода; (Присоединительные размеры по ГОСТ 33259-15, исполнение B, Ответные фланцы - по ГОСТ 33259-15, тип 01 или 11, исполнение B) |
| Направление подачи рабочей среды: | Любое |
| Климатическое исполнение: | У, УХЛ4, ХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |

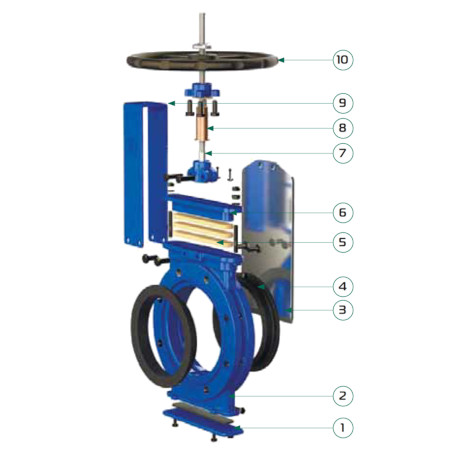

Конструкция затвора:
| Позиция | Наименование |
| 1 | Нижняя крышка |
| 2 | Корпус |
| 3 | Нож |
| 4 | Уплотнение |
| 5 | Сальниковая набивка |
| 6 | Сальник |
| 7 | Шток |
| 8 | Ходовая гайка |
| 9 | Бугель |
| 10 | Штурвал |
Основные габаритные и присоединительные размеры DN50-500 мм со штурвалом
| DN | Рр*, кгс/см2 | Размеры, мм | Сила, Н | Мкр, Н*м | Масса, кг | |||
| L | D1 | D0 | H1 | |||||
| 50 | 10 | 57 | 125 | 180 | 360 | 910 | 10 | 9 |
| 65 | 10 | 57 | 145 | 200 | 380 | 1520 | 15 | 10 |
| 80 | 10 | 62 | 160 | 220 | 410 | 2320 | 20 | 12 |
| 100 | 10 | 62 | 180 | 240 | 445 | 3650 | 25 | 15 |
| 125 | 10 | 69 | 210 | 260 | 490 | 5630 | 30 | 18 |
| 150 | 10 | 69 | 240 | 280 | 560 | 8200 | 40 | 22 |
| 200 | 10 | 81 | 295 | 300 | 630 | 14500 | 50 | 37 |
| 250 | 7 | 81 | 350 | 320 | 760 | 22600 | 70 | 51 |
| 300 | 7 | 96 | 400 | 350 | 885 | 32600 | 110 | 68 |
| 350 | 7 | 96 | 460 | 400 | 950 | 44500 | 170 | 115 |
| 400 | 7 | 109 | 515 | 450 | 1040 | 58100 | 250 | 148 |
| 450 | 5 | 109 | 565 | 500 | 1180 | 73400 | 310 | 203 |
| 500 | 5 | 127 | 620 | 500 | 1330 | 91000 | 530 | 236 |
* Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.

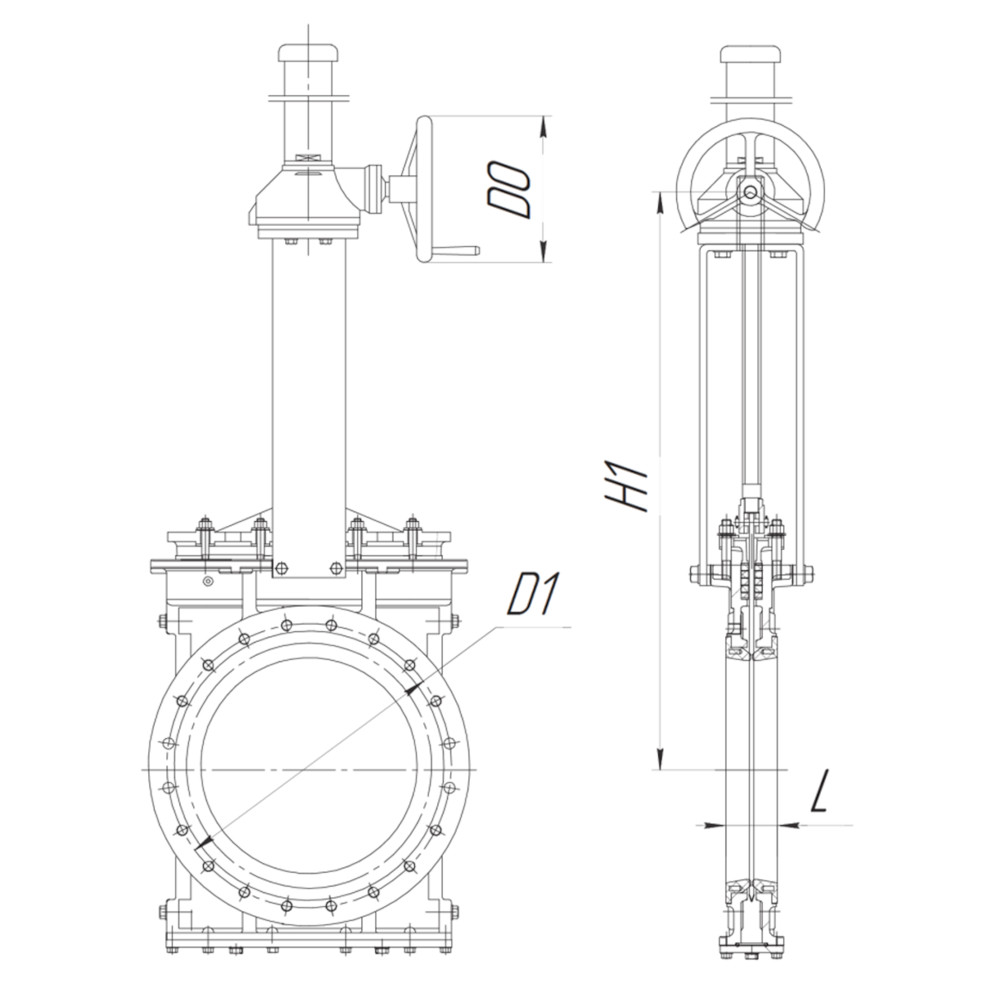

Основные габаритные и присоединительные размерыDN 50-1200** мм с редуктором
| DN | Рр*, кгс/см2 | Размеры, мм | Сила, Н | Мкр, Н*м | Масса, кг | |||
| L | D1 | D0 | H1 | |||||
| 50 | 10 | 57 | 125 | 250 | 420 | 910 | 10 | 19 |
| 65 | 10 | 57 | 145 | 250 | 456 | 1520 | 15 | 20 |
| 80 | 10 | 62 | 160 | 250 | 498 | 2320 | 20 | 22 |
| 100 | 10 | 62 | 180 | 250 | 550 | 3650 | 25 | 25 |
| 125 | 10 | 69 | 210 | 250 | 605 | 5630 | 30 | 28 |
| 150 | 10 | 69 | 240 | 250 | 690 | 8200 | 40 | 34 |
| 200 | 10 | 81 | 295 | 250 | 745 | 14500 | 50 | 49 |
| 250 | 7 | 81 | 350 | 250 | 840 | 22600 | 70 | 63 |
| 300 | 7 | 96 | 400 | 250 | 950 | 32600 | 110 | 81 |
| 350 | 7 | 96 | 460 | 250 | 1035 | 44500 | 170 | 130 |
| 400 | 7 | 109 | 515 | 250 | 1152 | 58100 | 250 | 168 |
| 450 | 5 | 109 | 565 | 300 | 1290 | 73400 | 310 | 223 |
| 500 | 5 | 127 | 620 | 300 | 1480 | 91000 | 530 | 261 |
| 600 | 5 | 127 | 725 | 300 | 1640 | 131200 | 600 | 352 |
| 700 | 3 | 148 | 840 | 300 | 1810 | 108500 | 690 | 461 |
| 800 | 3 | 148 | 950 | 460 | 1780 | 142300 | 750 | 587 |
| 900 | 3 | 148 | 1050 | 460 | 1990 | 179500 | 800 | 741 |
| 1000 | 2 | 165 | 1160 | 460 | 2150 | 222400 | 1200 | 1086 |
| 1200 | 2 | 172 | 1380 | 460 | 2630 | 323200 | 1500 | 1462 |
*Рабочее давление Рр - наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
** Задвижки большего диаметра поставляются на заказ.
Варианты управления
Ручные
- Штурвал с выдвижным штоком
- Штурвал с невыдвижным штоком
- Штурвал с цепью
- Рычаг
- Редуктор
Автоматические
- Электропривод
- Пневмопривод
- Гидропривод
Дополнительноеоборудование
- Указатель положения
- Концевые выключатели
- Позиционер
- Удлинитель штока

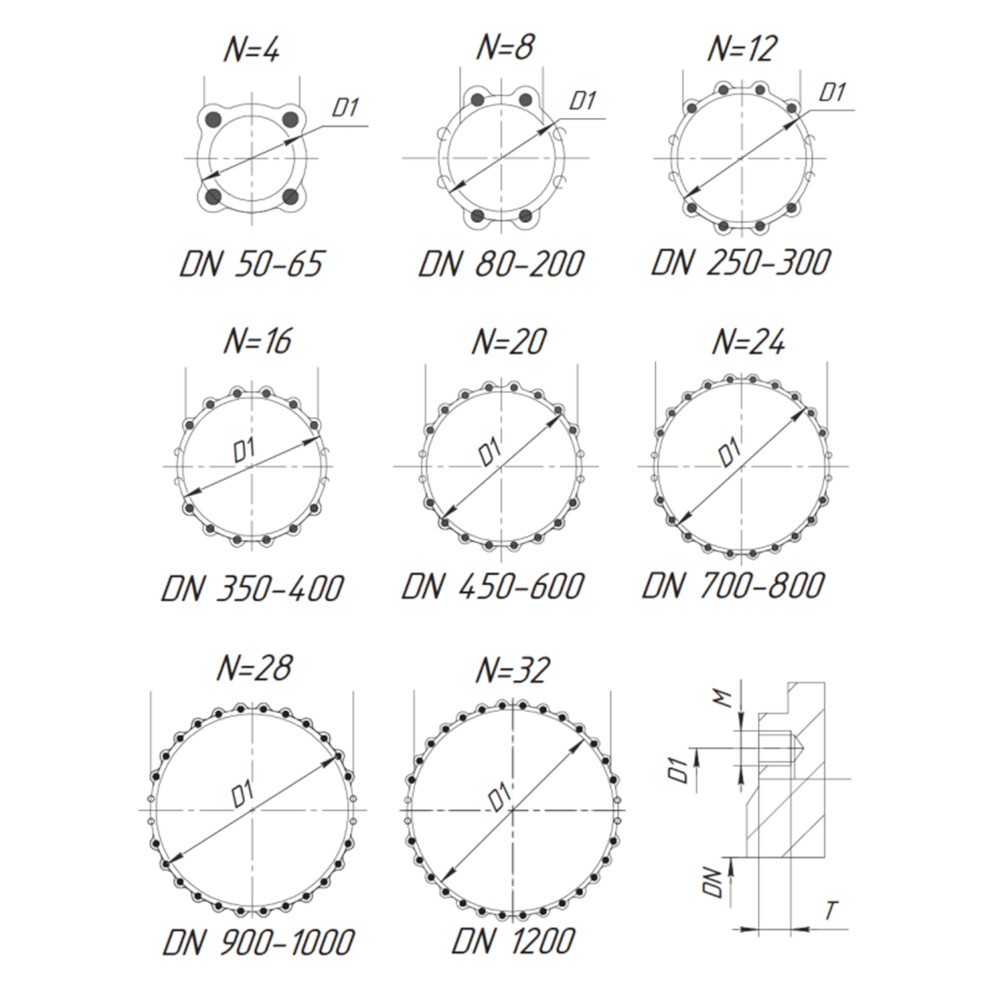

Присоединительные размеры для подбора ответныхфланцев и крепежа PN 10 по ГОСТ 33259-2015
| DN | D1 | N x M | T, мм | Глухое резьбовое отверстие | Сквозное отверстие | d, мм |
| 50 | 125 | 4 х М16 | 13 | 4 | 0 | 18 |
| 65 | 145 | 4 х М16 | 13 | 4 | 0 | 18 |
| 80 | 160 | 8 х М16 | 13 | 4 | 4 | 18 |
| 100 | 180 | 8 х М16 | 13 | 4 | 4 | 18 |
| 125 | 210 | 8 х М16 | 16 | 4 | 4 | 18 |
| 150 | 240 | 8 х М20 | 16 | 4 | 4 | 23 |
| 200 | 295 | 8 х М20 | 20 | 4 | 4 | 23 |
| 250 | 350 | 12 х М20 | 20 | 8 | 4 | 23 |
| 300 | 400 | 12 х М20 | 20 | 8 | 4 | 23 |
| 350 | 460 | 16 х М20 | 20 | 12 | 4 | 23 |
| 400 | 515 | 16 х М24 | 24 | 12 | 4 | 27 |
| 450 | 565 | 20 х М24 | 24 | 16 | 4 | 27 |
| 500 | 620 | 20 х М24 | 24 | 16 | 4 | 27 |
| 600 | 725 | 20 х М27 | 27 | 16 | 4 | 30 |
| 700 | 840 | 24 х М27 | 27 | 20 | 4 | 30 |
| 800 | 950 | 24 х М30 | 30 | 20 | 4 | 33 |
| 900 | 1050 | 28 х М30 | 30 | 24 | 4 | 33 |
| 1000 | 1160 | 28 х М33 | 33 | 24 | 4 | 36 |
| 1200 | 1380 | 32 х М36 | 40 | 28 | 4 | 39 |
d – диаметр сквозных отверстий
