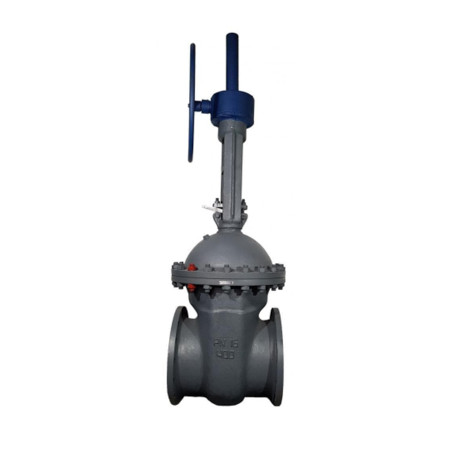

Задвижка клиновая фланцевая с редуктором с выдвижным шпинделем RIO ЕД30541 DN 200 – 1000, PN 1,6 МПа, СООТВЕТСТВУЕТ 30с541нж ТУ 28.14.13-002-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Корпус, крышка	WCB, 20Л, 25Л, 35Л
Клин	20Л с наплавкой коррозионностойкой
Шпиндель	20Х13

Основные технические данные и характеристики

Обозначение		RIO ЕД30541
Номинальный диаметр DN, мм		200	250	300	400	500	600	800	1000
Номинальное давление PN, МПа (кгс/см2)		1,6 (16)
Управление			Механический редуктор
Крутящий момент на шпинделе, Нм	1,6 Мпа	160	210	300	480	770	950	2090	6480
Герметичность затвора по ГОСТ 9544		А
Тип привода	1,6 Мпа	Б	Б	Б	В	В	Г	Г	Д
Рабочая среда		Вода, пар, нефтепродукты не агрессивные к материалам изделия
Направление подачи рабочей среды		Любое
Установочное положение на трубопроводе		Приводом вверх. Допускается отклонение до 90° в любую сторону
Температура рабочей среды, C		Не более 425
Температура окружающей среды, C		От -40 до + 40
Присоединение к трубопроводу		Фланцевое
Масса задвижки без привода не более, кг
RIO ЕД30541		-	210	300	598	1021	1376	3550	5698
