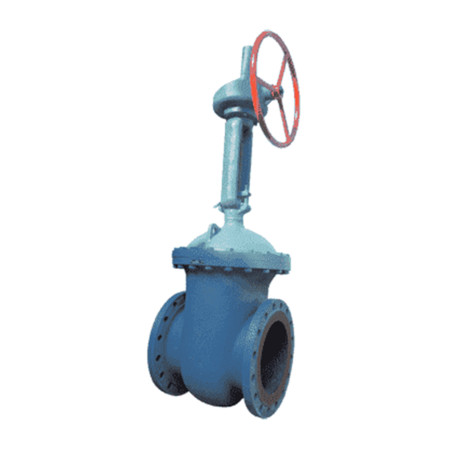

Задвижка клиновая фланцевая с выдвижным шпинделем RIO ЕД30564 DN 250 – 1000, PN 2,5 МПа, СООТВЕТСТВУЕТ 30с564нж ТУ 28.14.13-002-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Корпус, крышка	WCB, 20Л, 25Л, 35Л
Клин	20Л с наплавкой коррозионностойкой
Шпиндель	20Х13

Основные технические данные и характеристики

Обозначение		RIO ЕД30564
Номинальный диаметр DN, мм		250	300	350	400	500	600	700	800	1000
Номинальное давление PN, МПа (кгс/см2)		2,5 (25)
Управление		Механический редуктор
Крутящий момент на шпинделе, Нм	2,5 Мпа	280	450	900	780	1440	1940	3700	4900	10000
Герметичность затвора по ГОСТ 9544		А
Тип привода	2,5 Мпа	Б	В	В	В	Г	Г	Г	Д	Д
Рабочая среда		Вода, пар, нефтепродукты не агрессивные к материалам изделия
Направление подачи рабочей среды		Любое
Установочное положение на трубопроводе		Приводом вверх. Допускается отклонение до 90° в любую сторону
Температура рабочей среды, C		Не более 425
Температура окружающей среды, C		От -40 до + 40
Присоединение к трубопроводу		Фланцевое
Масса задвижки без привода не более, кг
RIO ЕД30564		350	428	452	638	1141	1411	3500	3620	6046
