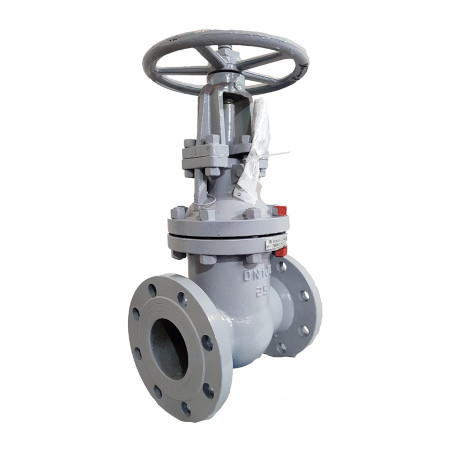

Задвижка стальная клиновая фланцевая с выдвижным шпинделем RIO ЕД3064 DN 50 – 400, PN 2,5 МПа, СООТВЕТСТВУЕТ 30с64нж ТУ 28.14.13-002-502 120 90 – 2026

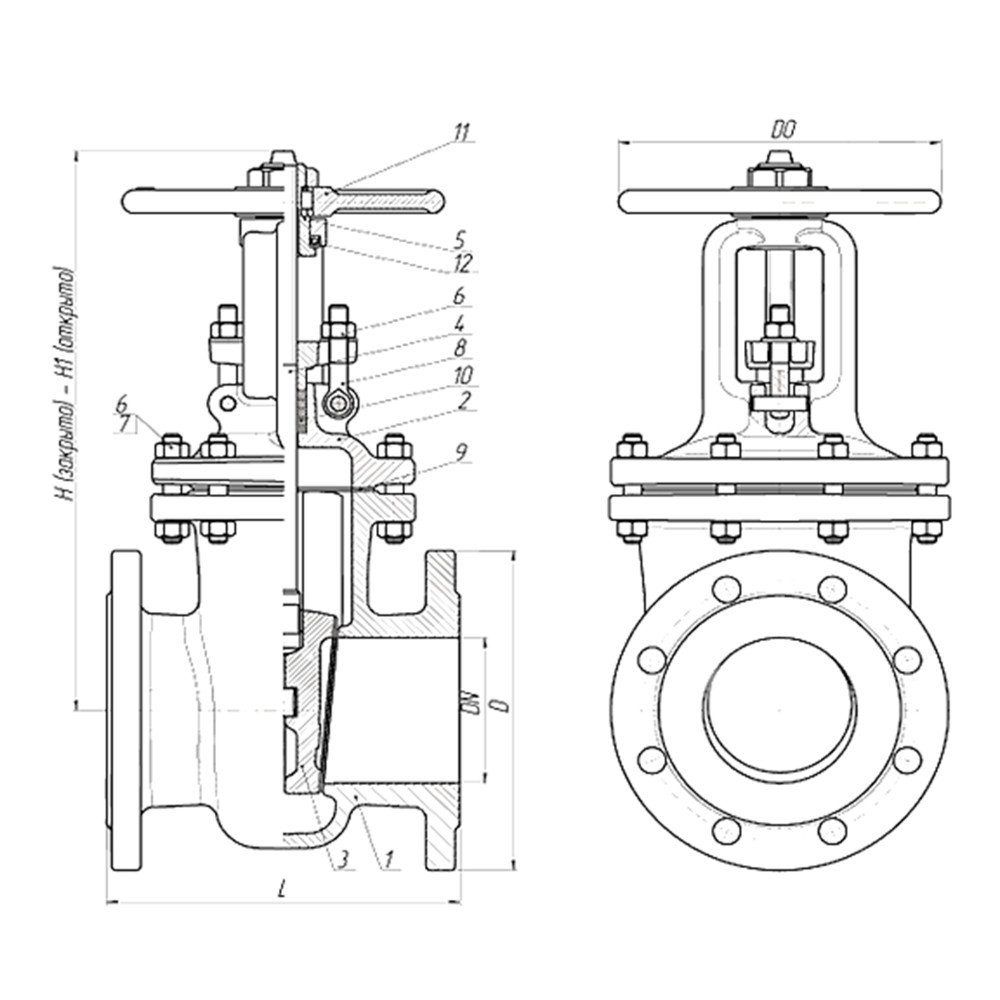

Материал основных деталей

Наименование детали	Марка материала
Корпус, крышка	WCB (аналог 25Л)
Клин	WCB + 2Cr13
Шпиндель	Углеродистая сталь
Втулка	Серый чугун

Основные технические данные и характеристики

Обозначение		RIO ЕД3064
Номинальный диаметр DN, мм		50	80	100	150	200	250	300	350	400
Номинальное давление PN, МПа (кгс/см2)		2,5 (25)
Управление		Ручное
Крутящий момент на маховике, Нм	Рекомендованный	80	110	130	170	170	170	190	190	190
	Максимальный	210	250	280	520	590	610	640	820	980
Герметичность затвора по ГОСТ 9544		А
Рабочая среда		Вода, пар, нефтепродукты. Среда не должна быть агрессивна к материалам изделия
Направление подачи рабочей среды		Любое
Установочное положение		Любое, кроме маховиком вниз
Температура окружающей среды, °С		От -40 до + 40
Температура рабочей среды, °С		От 0 до 450
Присоединение к трубопроводу		Фланцевое
Масса задвижки не более, кг
RIO ЕД3064		15	25	33	75	98	195	300	-	-
