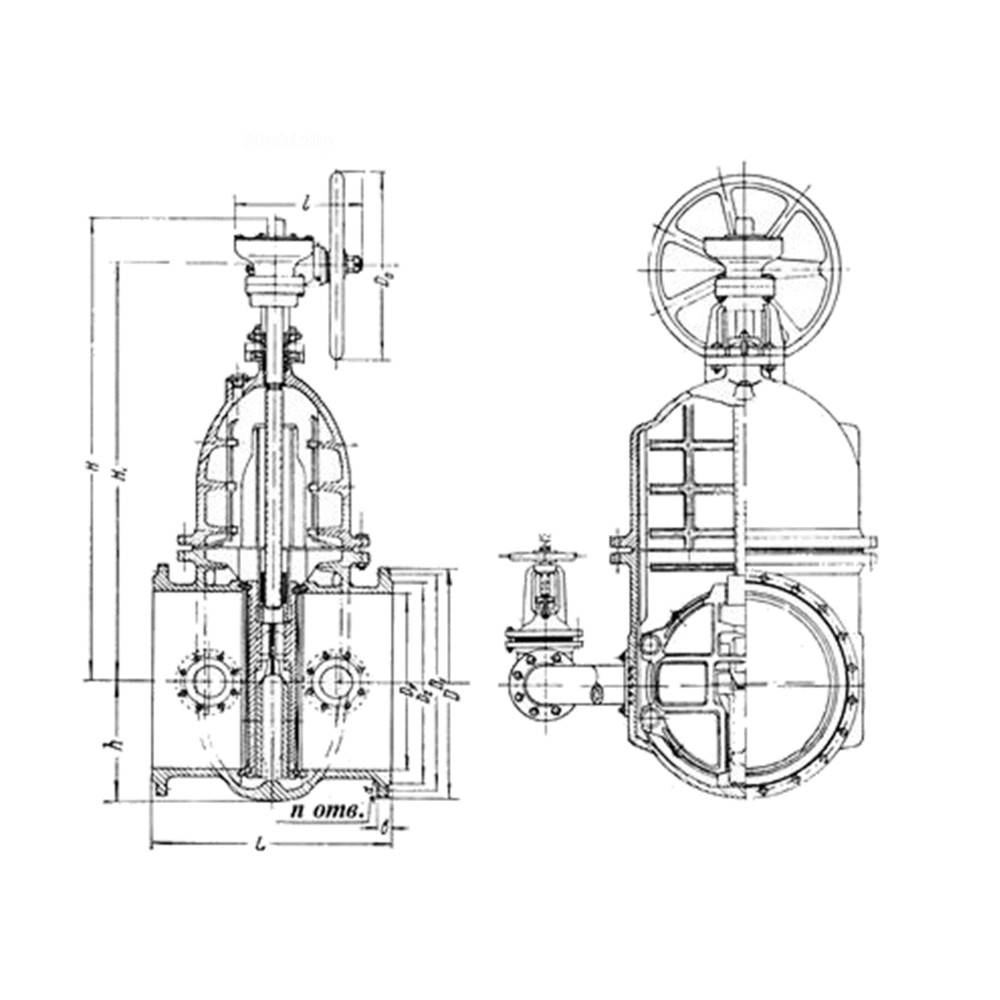

Задвижка клиновая фланцевая с выдвижным шпинделем RIO ЕД30915, RIO ЕД30515, RIO ЕД30930, RIO ЕД30530 DN 500 – 800, PN 1,0 МПа ТУ 28.14.13-002-502 120 90 – 2026

СООТВЕТСТВУЕТ 30ч915бр, 30ч515бр,  30ч930бр, 30ч530бр

Материал основных деталей

Наименование детали	Марка материала
Корпус, крышка	Серый чугун
Диски	Серый чугун
Шпиндель	20Х13
Уплотнение в затворе	Латунь ЛС 59-1
Уплотнение сальника	ТРГ

Основные технические данные и характеристики

Обозначение	RIO ЕД30915 / RIO ЕД30515 / RIO ЕД30930 / RIO ЕД30530
Номинальный диаметр DN, мм	500	600	800
Номинальное давление PN, МПа (кгс/см2)	1,0 (10)
Управление	Механический редуктор         под электропривод
Герметичность затвора по ГОСТ 9544	D
Тип привода	В	Г
Рабочая среда	Вода
Направление подачи рабочей среды	Любое
Установочное положение на трубопроводе	Приводом вверх. Допускается отклонение до 90° в любую сторону
Температура рабочей среды
RIO 30ч915бр, RIO 30ч515бр,	До 100 град
RIO 30ч930бр, RIO 30ч530бр	До 110 град
Присоединение к трубопроводу	Фланцевое
Масса задвижки не более, кг
RIO ЕД30915, RIO ЕД30515	880	1250
RIO ЕД30930, RIO ЕД30530	-	1170
