Задвижка компактная стальная RIO ЕД5050, RIO ЕД5051, RIO ЕД5052 DN 15-25, PN 2,5/4,0/6,3 МПа, СООТВЕТСТВУЕТ 31с77нж, 31лс77нж, 31нж77нж ТУ 28.14.13-002-502 120 90 – 2026

Материал основных деталей

Основные технические данные и характеристики

• Направление потока: любое
• Установочное положение на трубопроводе: любое, кроме маховиком вниз
• Номинальное давление, МПА (кгс/см2): до 16 (160)
• Рабочая среда: вода и пар технического назначения, воздух, газ,  жидкие и газообразные нефтепродукты, неагрессивные к материалу  корпуса
• Температура рабочей среды: до 4500С

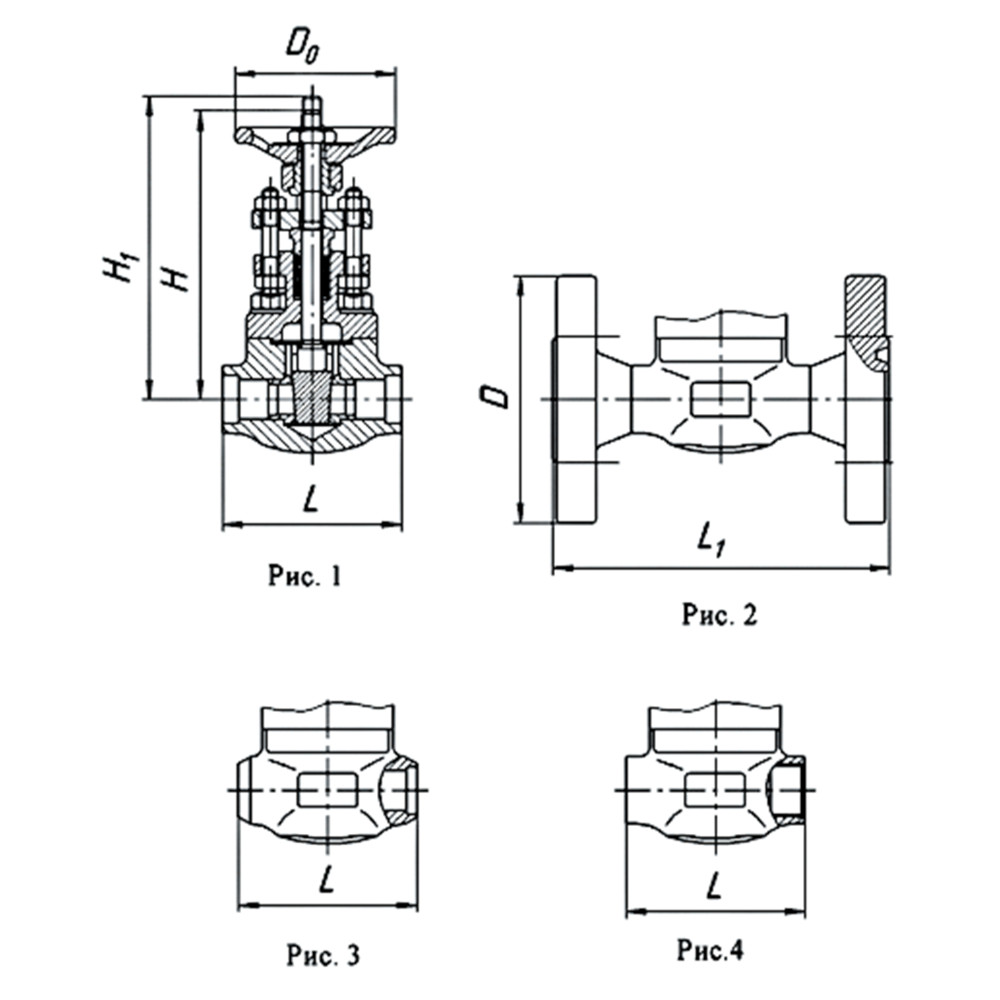

• Присоединение к трубопроводу: фланцевое по ГОСТ 12815 исп.7 (рис.2), с ответными фланцами, прокладка овального сечения; муфтовое по ГОСТ 6211 Rс1/2 – DN15, Rс3/4 – DN20, Rс1 – DN25 (рис.4), под  при- варку внахлест (рис.1), встык (рис. 3)
• Герметичность затвора: класс А ГОСТ Р54808
• Вид климатического исполнения: У1 (до -400С) по ГОСТ 15150
• Привод: ручной (маховик)

Область применения

Применяется для установки в качестве запорного устройства на трубопроводах с жидкой и газообразной средой, по отношению к которым материал основных деталей  коррозионностоек.

Габаритные размеры
