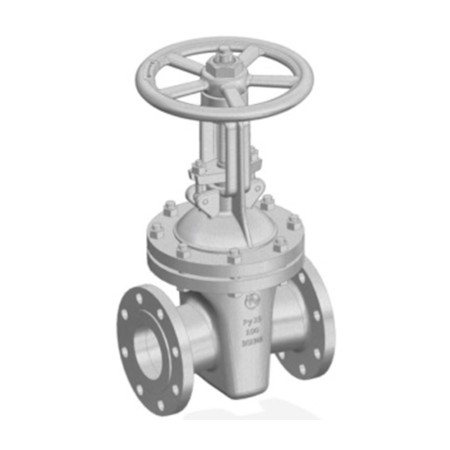

Задвижка стальная клиновая с выдвижным шпинделем RIO ЕД5068 DN 50-400 PN 2,5 МПа, СООТВЕТСТВУЕТ 30лс64нж ТУ 28.14.13-002-502 120 90 – 2026

Материал основных деталей

Наименование		для ХЛ1 по ГОСТ 15150-69
Корпус		Ст.20ГЛ, 20ГМЛ, 30ХМЛ
Крышка
Клин
Маховик		Ст.20ГЛ, ВЧ 50
Сальник
Шпиндель		Ст.20Х13
Втулка резьбовая		Бронза Бр. АЖ 9-4
Сальниковое уплотнение		Кольца ТРГ
Уплотнение затвора		Наплавленная коррозионно-стойкая сталь 08Х20Н9Г7Т
При поставке в комплекте с КОФ	Фланец воротниковый	Ст.09Г2С
	Шпилька	Ст.09Г2С
	Гайка	Ст.09Г2С

Основные технические данные и характеристики

Температура рабочей среды		от -60°С до +450°С
Климатическое исполнение		ХЛ1 по ГОСТ 15150-69
Рабочая среда (Разрушающее воздействие рабочей среды на материалы  деталей изделия не более 0,1мм/год)		холодная вода, горячая вода, пар, жидкие неагрессивные нефте-продукты, не содержащие сероводород, по отношению к которым материалы, применяемые в изделии коррозионностойкие
Классификация рабочей среды		К0
Класс герметичности		Класс А, ГОСТ 9544-2015
Направление подачи рабочей среды		двухстороннее
Коэффициент сопротивления, не более		0,1
Тип запирающего элемента (затвора)		Упругий клин
Рабочее положение затвора		Полностью открыто или полностью закрыто
Вид управления		Ручной (маховик)
Установочное положение	на вертикальном трубопроводе	Вертикально стойкой шпинделя (маховиком) вверх, допускается отклонение не более 90° от вертикали.
	на горизонтальном трубопроводе	Положение верхнего конца шпинделя (маховика) выше точки пересечения оси шпинделя с осью трубопровода

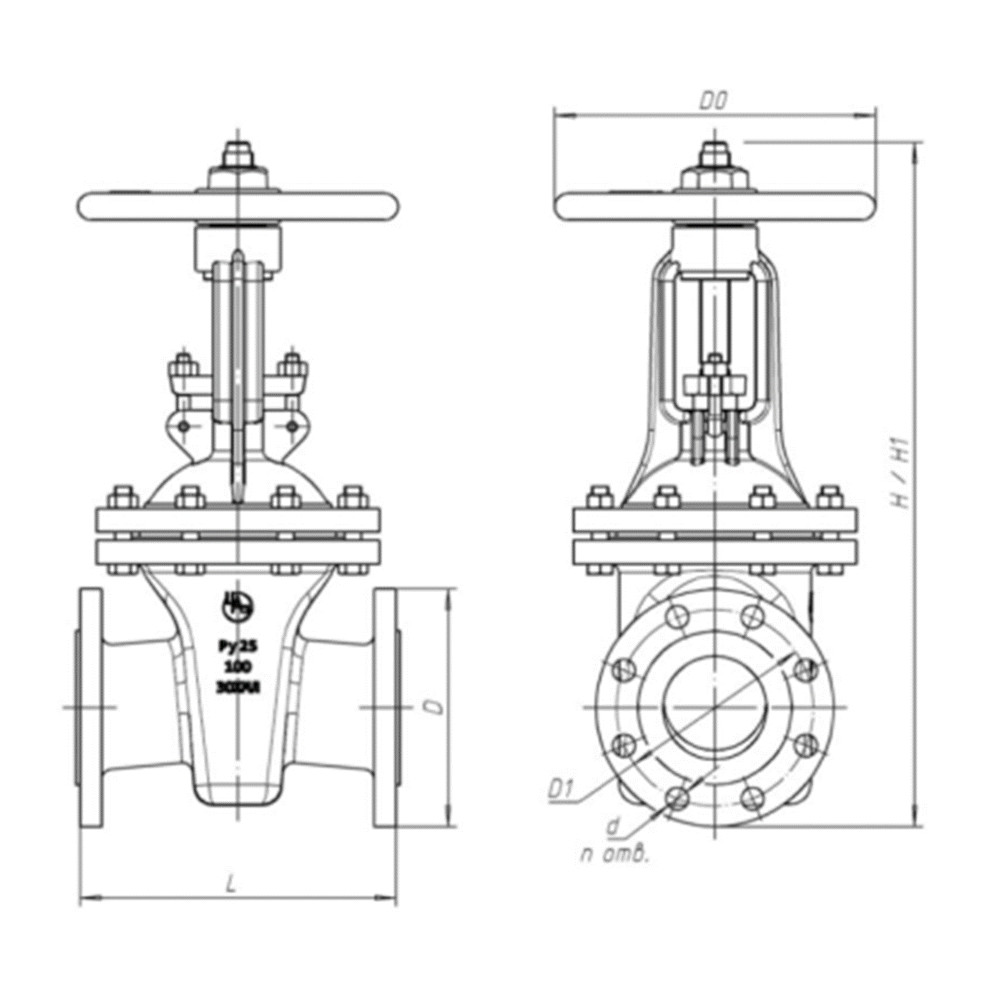

Габаритные размеры

Наименование	50	80	100	150	200	250	300	400
Давление номинальное, PN	2,5 МПа (25 кгс/см2)
Строительная длина L, мм	216	283	305	403	419	457	502	600
Диаметр фланца D, мм	160	195	230	300	360	425	485	610
Межосевое расстояние D1, мм	125	160	190	250	310	370	430	550
Высота H, мм	480	515	680	760	995	1215	1295	1715
Кол-во/диаметр отверстий по крепеж, мм	4/18	8/18	8/22	8/26	12/26	12/30	16/30	16/33
Диаметр маховика, мм	210	210	310	400	400	480	480	редуктор
Масса, кг	28	44	69	115	200	358	455	625*

* - масса с редуктором
