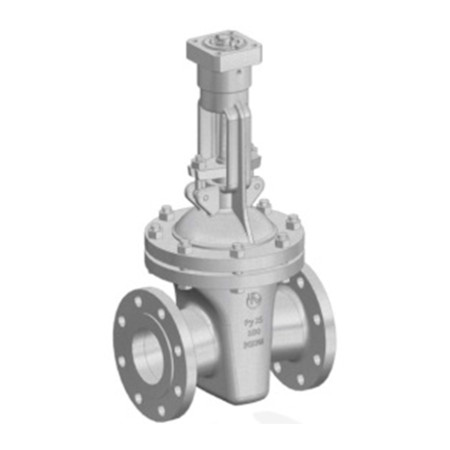

Задвижка стальная клиновая с выдвижным шпинделем RIO ЕД5069, RIO ЕД5070 DN 50-400, PN 2,5 МПа, СООТВЕТСТВУЕТ 30лс564нж, 30лс964нж ТУ 28.14.13-002-502 120 90 – 2026

Материал основных деталей

Наименование		для ХЛ1 по ГОСТ 15150-69
Корпус		Ст.20ГЛ, 20ГМЛ, 30ХМЛ
Крышка
Клин
Маховик		Ст.20ГЛ, ВЧ 50
Сальник
Шпиндель		Ст.20Х13
Втулка резьбовая		Бронза Бр. АЖ 9-4
Сальниковое уплотнение		Кольца ТРГ
Уплотнение затвора		Наплавленная коррозионно-стойкая сталь 08Х20Н9Г7Т
При поставке в комплекте с КОФ	Фланец воротниковый	Ст.09Г2С
	Шпилька	Ст.09Г2С
	Гайка	Ст.09Г2С

Основные технические данные и характеристики

Температура рабочей среды		от -60°С до +450°С
Климатическое исполнение		ХЛ1 по ГОСТ 15150-69
Рабочая среда (Разрушающее воздействие рабочей среды на материалы  деталей изделия не более 0,1мм/год)		холодная вода, горячая вода, пар, жидкие неагрессивные нефте-продукты, не содержащие сероводород, по отношению к которым материалы, применяемые в изделии коррозионностойкие
Классификация рабочей среды		К0
Класс герметичности		Класс А, ГОСТ 9544-2015
Направление подачи рабочей среды		двухстороннее
Коэффициент сопротивления, не более		0,1
Тип запирающего элемента (затвора)		Упругий клин
Рабочее положение затвора		Полностью открыто или полностью закрыто
Вид управления		Ручной (редуктор) / под электропривод
Установочное положение	на вертикальном трубопроводе	Вертикально стойкой шпинделя (маховиком) вверх, допускается отклонение не более 90° от вертикали.
	на горизонтальном трубопроводе	Положение верхнего конца шпинделя (маховика) выше точки пересечения оси шпинделя с осью трубопровода

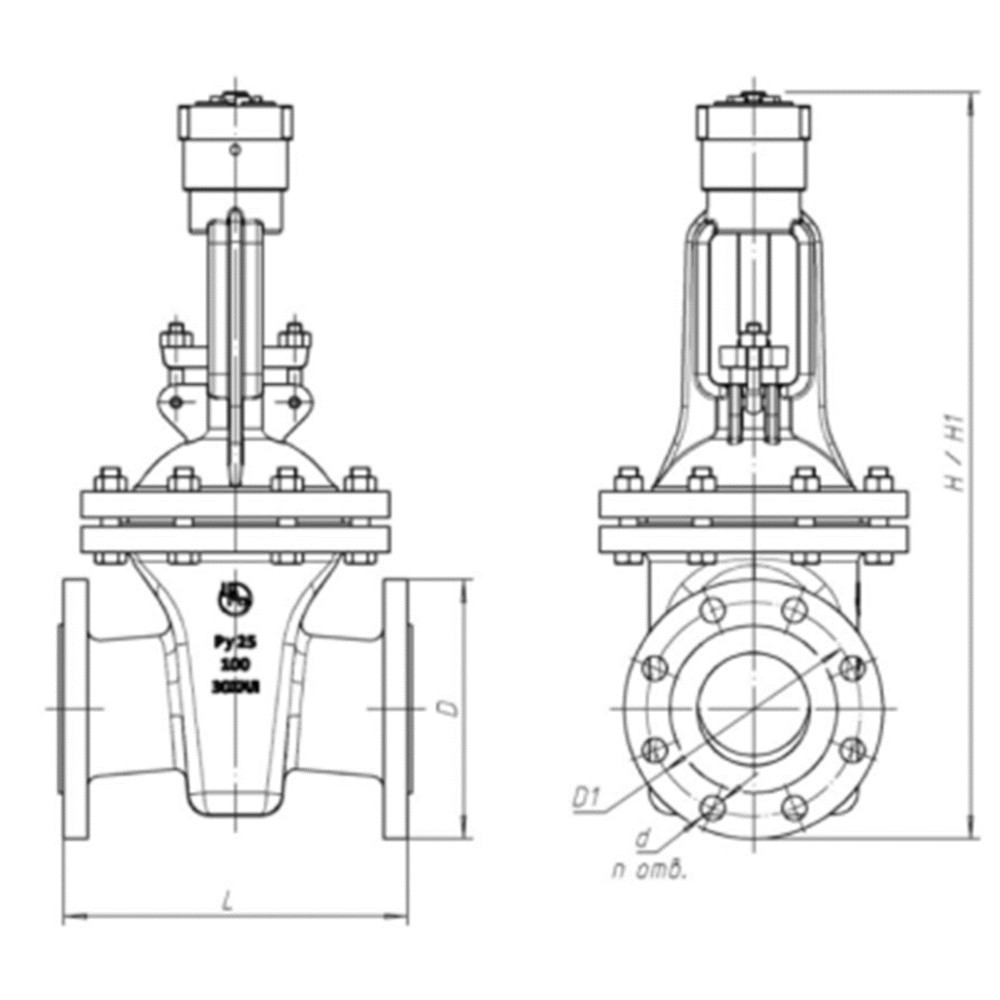

Габаритные размеры

Наименование	50	80	100	150	200	250	300	400
Давление номинальное, PN	2,5 МПа (25 кгс/см2)
Строительная длина L, мм	216	283	305	403	419	457	502	600
Диаметр фланца D, мм	160	195	230	300	360	425	485	610
Межосевое расстояние D1, мм	125	160	190	250	310	370	430	550
Высота H, мм	480	600	655	790	995	1215	1295	1715
Тип ЭП	АК	АК	АК	Б	Б	Б	В	В
Усилие закрытия на шпинделе, Н*м  min	50	80	80	100	100	150	250	400
Усилие закрытия на шпинделе, Н*м  max	100	150	150	200	300	300	400	600
Количество оборотов открыто/закрыто	18	20	23	35	43	44	53	52
Кол-во/диаметр отверствий по крепеж, мм	4/18	8/18	8/22	8/26	12/26	12/30	16/30	16/33
Масса (без привода и редуктора), кг	30	45	70	115	190	290	411	610
