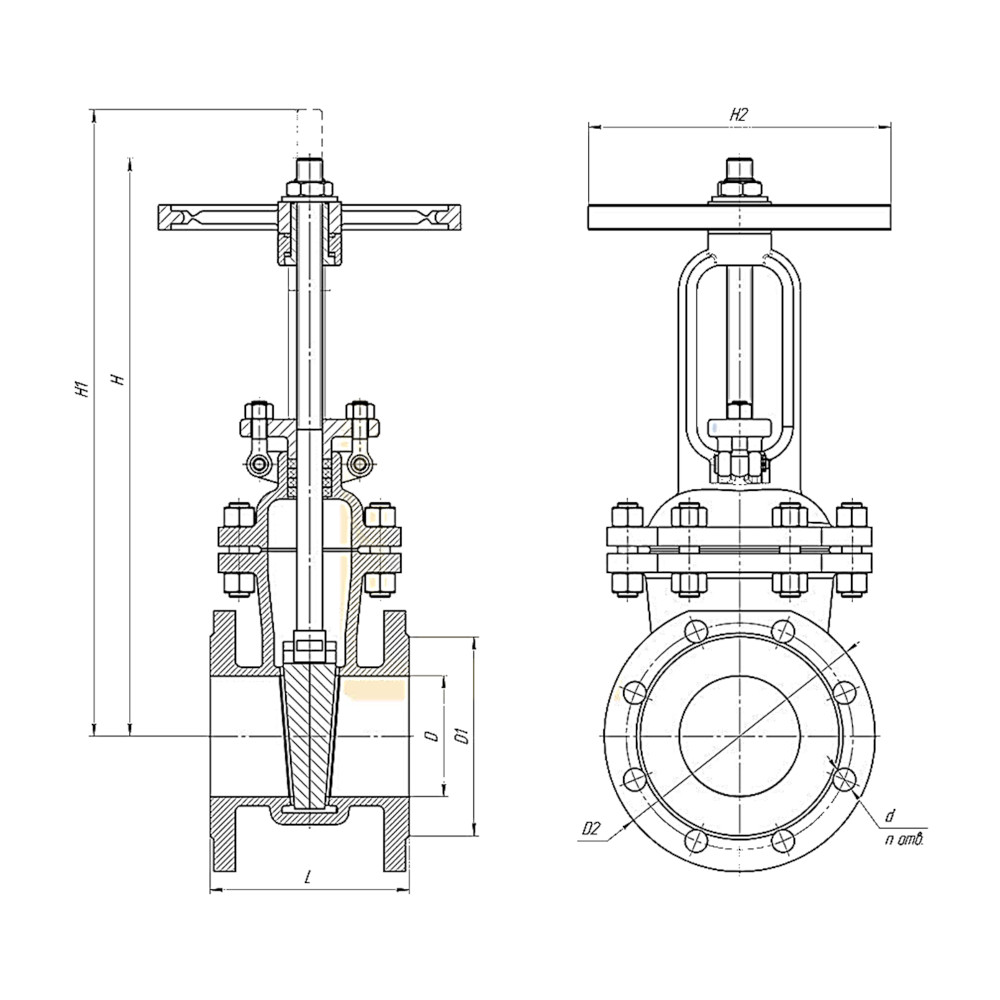

Задвижка стальная клиновая фланцевая с выдвижным шпинделем RIO ЕД71010 DN 50 – 400, PN 1,6 МПа, СООТВЕТСТВУЕТ 30нж41нж ТУ 28.14.13-002-502 120 90 – 2026

Материал основных деталей

Наименование детали	Марка материала
Корпус	AISI304 (аналог08Х18Н10Л)
Крышка	AISI304 (аналог08Х18Н10Л)
Шпиндель	AISI304 (аналог08Х18Н10)
Клин	AISI304 (аналог08Х18Н10Л)

Основные технические данные и характеристики

Обозначение		RIO ЕД71010
Номинальный диаметр DN, мм		50	80	100	125	150	200	250	300	350	400
Номинальное давление PN, МПа (кгс/см2)		1,6 (16)
Управление		Ручное
Крутящий момент на маховике, Нм	Рекомендованный	80	110	130	130	170	170	170	190		190
	Максимальный	210	250	280	310	520	590	610	640		980
Герметичность затвора по ГОСТ 9544		А
Рабочая среда		Вода, пар, нефтепродукты не агрессивные к материалам изделия
Направление подачи рабочей среды		Любое
Установочное положение		Любое, кроме маховиком вниз
Присоединение к трубопроводу		Фланцевое
Масса задвижки не более, кг
RIO ЕД71010		13	20	27	40	50	77	116	160		317
