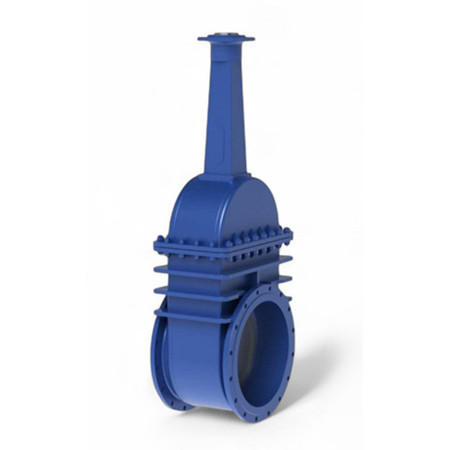

Задвижка клиновая стальная штампосварная с выдвижным шпинделем RIO ЕД71016 - RIO ЕД71021 DN 150-1500, PN 0,1-1,6 МПа ТУ 28.14.13-002-502 120 90 – 2026

Задвижка клиновая стальная штампосварная с выдвижным шпинделем RIO ЕД71016, RIO ЕД71017, RIO ЕД71018, RIO ЕД71019, RIO ЕД71020, RIO ЕД71021

СООТВЕТСТВУЕТ 30с42нж, 30с942нж, 30нж42нж, 30нж942нж, 30с46нж, 30с946нж, 30нж46нж, 30нж946нж, 30с547нж, 30с947нж, 30нж547нж, 30нж947нж, 30с514нж, 30с914нж, 30нж514нж, 30нж914нж, 30с511нж, 30с911нж, 30с950нж

Основные технические данные и характеристики

Диаметр условного прохода: от 150 до 1500 мм

Условное давление: от 0,1 до 1,6 мПа

Рабочая среда:

воду, пар и другие невзрывопожароопасные, нетоксичные среды, нейтральные по отношению к материалу основных деталей
воздух и другие невзрывопожароопасные, нетоксичные газообразные среды, нейтральные по отношению к материалу основных деталей
природный газ (без содержания сероводорода) и другие взрывопожароопасные, токсичные газообразные среды, нейтральные по отношению к материалу основных деталей

Температура рабочей среды: до + 300°С

Назначение: применяются в качестве запорного устройства.

Класс герметичности:В. По требованию заказчика задвижки могут быть выполнены в соответствии с классом герметичности «А» (без видимых протечек) на момент приемосдаточных испытаний.

PN, МПа	DN, мм	Обозначение	Таблица Фигура (Т/Ф)	Перепад давления, ^Р, МПа	Рабочая среда, температура, °с	Материал основных деталей	Присоединение к трубопроводу*	Серийное исполнение фланцев	Приводное устройство, наименование
1,0	150 200 250 300	RIO ЕД71016	30с42нж 30с942нж	PN	вода, воздух, природный газ < 300	Сталь 20	Фланцевое	B (1)	Маховик Электропривод
1,0	150 200 250 300	RIO ЕД71016	30нж42нж 30нж942нж	PN	Жидкие и газообразные агрессивные среды, нейтральные к материалу основных деталей < 300	Коррозионностойкие стали	Фланцевое	B (1)	Маховик Электропривод
0,6	400 500 600	RIO ЕД71017	30с46нж 30с946нж	PN	вода, воздух, природный газ < 300	Сталь 20	Фланцевое	B (1)	Маховик Электропривод
0,6	400 500 600	RIO ЕД71017	30нж46нж 30нж946нж	PN	Жидкие и газообразные агрессивные среды, нейтральные к материалу основных деталей < 300	Коррозионностойкие стали	Фланцевое	B (1)	Маховик Электропривод
0,4	800 1000 1200	RIO ЕД71018	30с547нж 30с947нж	PN	вода, воздух, природный газ < 300	Сталь 20	Фланцевое	B (1)	Редуктор Электропривод
0,4	800 1000 1200	RIO ЕД71018	30нж547нж 30нж947нж	PN	Жидкие и газообразные агрессивные среды, нейтральные к материалу основных деталей < 300	Коррозионностойкие стали	Фланцевое	B (1)	Редуктор Электропривод
0,16	1400	RIO ЕД71019	30с514нж 30с914нж	PN	вода, воздух, природный газ < 300	Сталь 20	Фланцевое	B (1)	Редуктор Электропривод
0,16	1400	RIO ЕД71019	30нж514нж 30нж914нж	PN	Жидкие и газообразные агрессивные среды, нейтральные к материалу основных деталей < 300	Коррозионностойкие стали	Фланцевое	B (1)	Редуктор Электропривод
0,1	1500/ 1400	RIO ЕД71020	30с511нж 30с911нж	PN	вода, воздух, природный газ < 300	Сталь 20	Фланцевое	B (1)	Редуктор Электропривод
1,6	800	RIO ЕД71021	30с950нж	PN	вода, воздух < 300	Сталь 20	ФланцевоеПод приварку	B (1)	Электропривод

* Присоединительные фланцы арматуры могут изготавливаться по ГОСТ 33259-2015, ГОСТ р 54432-2011, ГОСТ 12815-80, ASME B16.5, а также по иным стандартам, указанным заказчиком. По требованию заказчика фланцевые исполнения могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).

Требования к выбору электроприводов

DN, мм	PN, Мпа	Обозначение по чертежу	Полное число оборотов втулки кулачковой	Максимальный крутящий момент на шпинделе, Нм	Тип присоединения к арматуре
150	1,0	RIO ЕД71016-150М	30	53	А
200	1,0	RIO ЕД71016-250М	40	120	Б
250	1,0	RIO ЕД71016-250М	50	110	Б
300	1,0	RIO ЕД71016-300М	50	125	Б
400	0,6	RIO ЕД71017-400М	66	150	Б
500	0,6	RIO ЕД71017-500М	63	290	В
600	0,6	RIO ЕД71017-600М	75	380	В
800	1,6	RIO ЕД71021-800	80	2250	Г
800	0,4	RIO ЕД71018-800М	100	530	В
1000	0,4	RIO ЕД71018-1 000М	125	840	В
1200	0,4	RIO ЕД71018-1 200М	120	1440	Г
1400	0,16	RIO ЕД71019-1400М	140	1250	Г
1500/1400	0,1	RIO ЕД71020-1500/1400	125	1780	Г

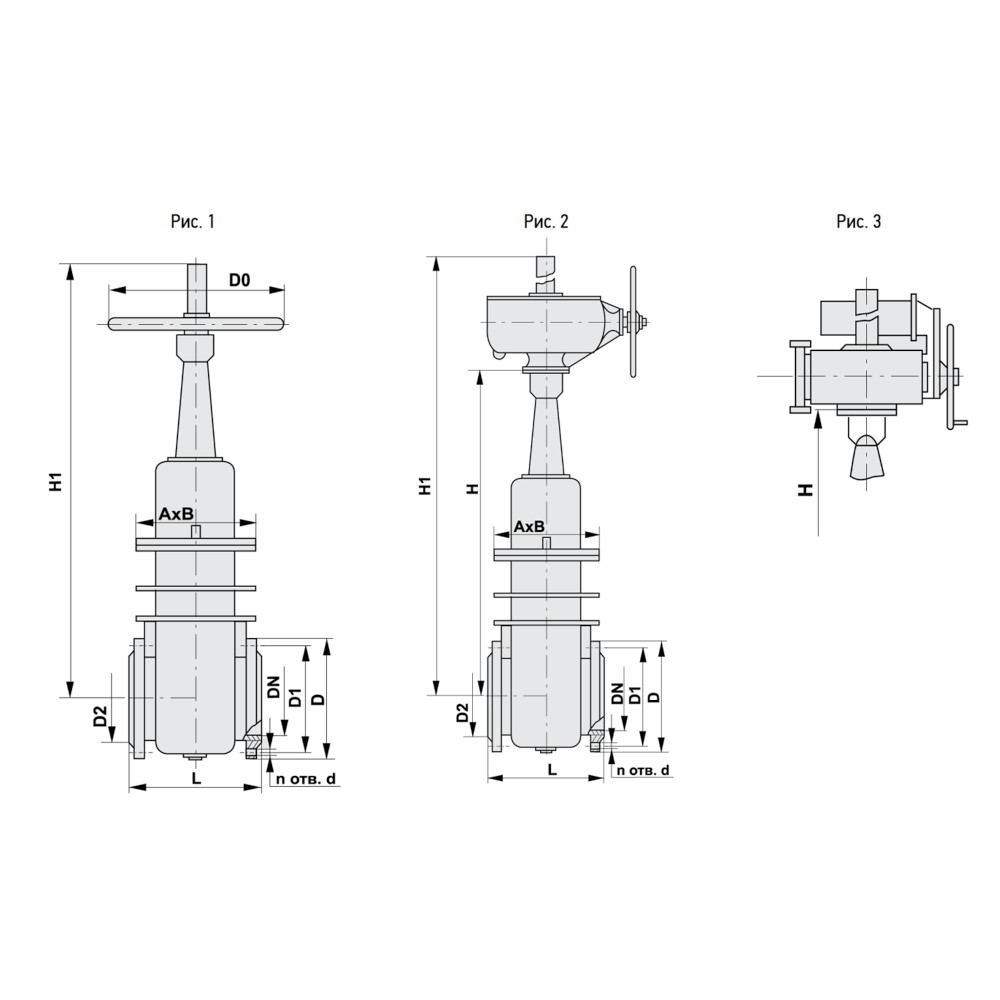

Габаритные размеры

DN, мм	PN,МПа	Таблица-Фигура	Обозначение почертежу	Рис.	Размеры, мм											*Масса , кг**
DN, мм	PN,МПа	Таблица-Фигура	Обозначение почертежу	Рис.	D	D1	D2	n	d	D0	A	B	L	H	H1	Без отв. Деталей	С отв. деталями
150	1,0	30с42нж, 30нж42нж	RIO ЕД71016-150М	1	280	240	212	8	22	450	185	285	210	-	825	63	79
150	1,0	30с942нж, 30нж942нж	RIO ЕД71016-150М	1,3	280	240	212	8	22	-	185	285	210	671	-	50	66
200	1,0	30с42нж, 30нж42нж	RIO ЕД71016-200М	1	335	295	268	8	22	450	220	340	230	-	957	97	117
200	1,0	30с942нж, 30нж942нж	RIO ЕД71016-200М	1,3	335	295	268	8	22	-	220	340	230	760	-	84	104
250	1,0	30с42нж, 30нж42нж	RIO ЕД71016-250М	1	390	350	320	12	22	450	225	395	250	-	933	119	147
250	1,0	30с942нж, 30нж942нж	RIO ЕД71016-250М	1,3	390	350	320	12	22	-	225	395	250	881	-	106	134
300	1,0	30с42нж, 30нж42нж	RIO ЕД71016-300М	1	440	400	370	12	22	450	245	455	270	-	1380	167	200
300	1,0	30с942нж, 30нж942нж	RIO ЕД71016-300М	1,3	440	400	370	12	22	-	245	455	270	1047	-	154	187
400	0,6	30с46нж, 30нж46нж	RIO ЕД71017-400М	1	535	495	465	16	22	450	295	575	310	-	1706	251	295
400	0,6	30с946нж, 30нж946нж	RIO ЕД71017-400М	1,3	535	495	465	16	22	-	295	575	310	1256	-	238	282
500	0,6	30с46нж, 30нж46нж	RIO ЕД71017-500М	1	640	600	570	16	22	640	324	684	350	-	2105	396	452
500	0,6	30с946нж, 30нж946нж	RIO ЕД71017-500М	1,3	640	600	570	16	22	-	324	684	350	1560	-	370	426
600	0,6	30с46нж, 30нж46нж	RIO ЕД71017-600М	1	755	705	670	20	26	640	344	784	390	-	2440	541	617
600	0,6	30с946нж, 30нж946нж	RIO ЕД71017-600М	1,3	755	705	670	20	26	-	344	784	390	1881	-	515	591
800	0,4	30с547нж, 30нж547нж	RIO ЕД71018-800М	2	975	920	880	24	30	-	418	1018	470	2287	3225	1000	1132
800	0,4	30с947нж, 30нж947нж	RIO ЕД71018-800М	2,3	975	920	880	24	30	-	418	1018	470	2287	-	1000	1132
1000	0,4	30с547нж, 30нж547нж	RIO ЕД71018-1000М	2	1175	1120	1080	28	30	-	468	1220	550	2805	3950	1085	1122
1000	0,4	30с947нж, 30нж947нж	RIO ЕД71018-1000М	2,3	1175	1120	1080	28	30	-	468	1220	550	2805	-	1085	1122
1200	0,4	30с547нж, 30нж547нж	RIO ЕД71018-1200М	2	1400	1340	1295	32	33	-	608	1508	630	3353	4700	1770	1974
1200	0,4	30с947нж, 30нж947нж	RIO ЕД71018-1200М	2,3	1400	1340	1295	32	33	-	608	1508	630	3353	-	1770	1974
1400	0,16	30с514нж, 30нж514нж	RIO ЕД71019-1400М	2	1575	1520	1480	36	30	-	558	1668	710	3922	5480	2180	2394
1400	0,16	30с914нж, 30нж914нж	RIO ЕД71019-1400М	2,3	1575	1520	1480	36	30	-	558	1668	710	3922	-	2180	2394
1500/ 1400	0,1	30с511нж	RIO ЕД71020-1500/1400	2	1620	1630	1590	40	30	-	558	1668	700	3897	5452	2372	2611
1500/ 1400	0,1	30с911нж	RIO ЕД71020-1500/1400	2,3	1620	1630	1590	40	30	-	558	1668	700	3897	-	2372	2611

* Для исполнений с электроприводом и редуктором масса дана без приводного устройства.
