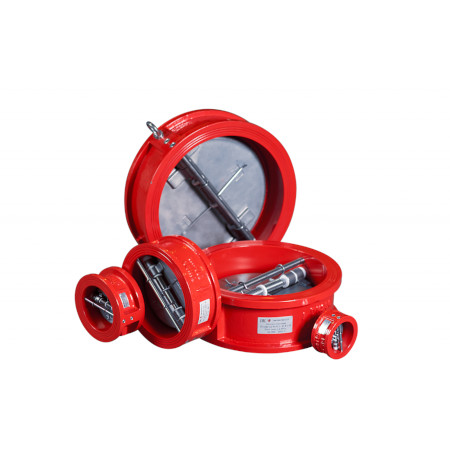

Клапаны обратные двухстворчатые

Двухстворчатые клапана играют важную роль в системах противопожарной безопасности, предотвращая обратное движение рабочей среды и защищая оборудование и персонал от возможных негативных последствий.

Плюсы межфланцевых клапанов включают:

• Надежность: изготовлены из прочных и устойчивых к коррозии материалов;
• Простоту установки и обслуживания: устанавливаются между фланцами и крепятся болтами;
• Долговечность: способны служить долго при правильной эксплуатации;
• Экономичность: относительно недорогие.

Обратный двухстворчатые межфланцевые клапаны доступны в разных размерах: малые - до 50мм (Ду40, Ду50), средние - 50-300мм (Ду80, Ду100, Ду150, Ду200 Ду300) и большие (более 300мм).

Устройство клапана включает:

Корпус: изготовлен из высокопрочного материала (обычно чугуна или стали);

Створки: открываются под давлением рабочей среды и закрываются при ее обратном движении;

Уплотнители: обеспечивают герметичное закрытие створок;

Приводы: механические, пневматические или электрические устройства для управления створками клапана.

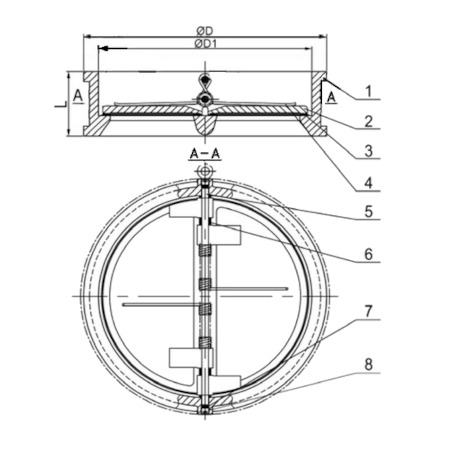

Спецификация материалов

Габаритные размеры клапана

*Предельное отклонение габаритных размеров и массы: ± 5 %.

Рабочая среда для клапанов: вода в системах пожаротушения, пенообразователь, морская вода, холодного и горячего водоснабжения, питьевая вода.

Рабочая температура: от -10 до +40 °С.

Максимальное рабочее гидравлическое давление: 1,6 МПа.

Класс герметичности: А.

Гидравлическое давление открытия запорного органа, не более: 0,05 МПа.

Время срабатывания, не более: 3 сек.

Вероятность безотказной работы дежурном режиме не менее 0,99 за время работы не менее 2000 ч.

Назначенный срок службы, не менее: 10 лет.

Условное обозначение клапанов по ГОСТ Р 51052-2002: КО 40-300/1,6-Ф.У3.1- «TWCV»), где

КО клапан обратный;

• 40 - 300– диаметр условный, мм;
• 1.6- давление, максимальное рабочее МПа;
• Ф-фланцевое соединение с арматурой;
• У-климатическое исполнение по ГОСТ15150;
• 3.1 – категория размещения по ГОСТ15150;
• «TWCV» - условное наименование (модель) по ТД.
