Клапаны обратные грувлочные (муфтовые)

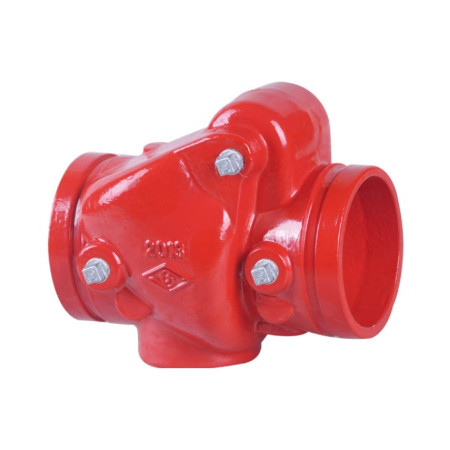

Клапан обратный одностворчатый поворотный муфтовый моделиH84Xдля установок автоматического водяного и пенного пожаротушения.
Предназначен для предотвращения обратного оттока воды при падении давления в подводящем трубопроводе.
Рабочая среда для кранов: вода, вода со смачивателем,пенообразователь в системах пожаротушения, вода в системах холодного и горячего водоснабжения.
Рабочая температура: от -10 до +40 °С.
Минимальное рабочее гидравлическое давление – 0 МПа. Максимальное рабочее гидравлическое давление: 1,6 МПа.
Класс герметичности: А
Вероятность безотказной работы в дежурном режиме не менее 0,99 за время работы не менее 2000 ч.
Назначенный срок службы, не менее:10 лет.

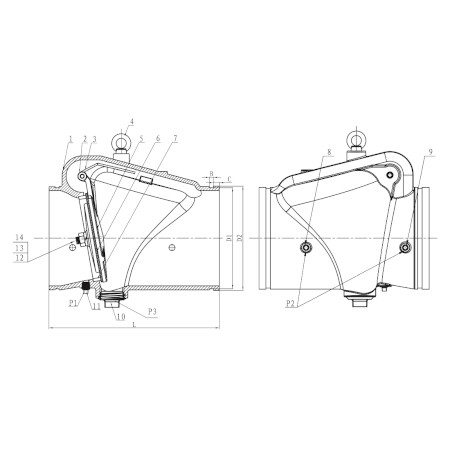

Технические характеристики и размеры
| Ду/ Дюймы | L* | D1 * | D2* | В* | С* | Р1* | Р3* | Р2 | Вес, не более, кг |
| 50/ 2" | 171 | 57,15 | 60,3 | 7,93 | 15,88 | % | % | 3/8 | 3,28 |
| 65/ 2 1/2" | 184 | 69,09 | 76,1 | 7,93 | 15,88 | % | % | 3/8 | 3,58 |
| 80/ 3" | 197 | 84,94 | 88,9 | 7,93 | 15,88 | % | % | 3/8 | 4,66 |
| 100/ 4" | 210 | 110,08 | 114,3 | 9,53 | 15,88 | % | % | 3/8 | 7,26 |
| 125/ 5" | 248 | 135,48 | 139,7 | 9,53 | 15,88 | % | % | % | 9,85 |
| 150/ 6" | 324 | 160,9 | 165,1 | 9,53 | 15,88 | % | % | % | 16,15 |
| 200/8" | 371 | 214,4 | 219,1 | 11,13 | 19,05 | % | % | % | 27,19 |
| 250/ 10" | 457 | 268,28 | 273 | 12,7 | 19,05 | % | % | % | 51,99 |
| 300/ 12" | 535 | 318,29 | 323,9 | 12,7 | 19,05 | % | % | % | 75,71 |
*Предельное отклонение габаритных размеров: ± 5 %.
Спецификация материалов
| № п/п | Деталь | Материал |
| 1 | Корпус | Ковкий чугун |
| 2 | Штифт | Нержавеющая сталь SS 420 |
| 3 | Пружина | Нержавеющая сталь SS 304 |
| 4 | Болт пружины | Углеродистая сталь с оцинкованным покрытием |
| 5 | Диск | DN50-100 Нержавеющая сталь SS 304 DN150-300 Ковкий чугун |
| 6 | Уплотнительное кольцо | ЕРDМ |
| 7 | Посадочное кольцо | АSТМ В62 С83600 |
| 8 | Заглушка | Ковкий чугун оцинкованный |
| 9 | Заглушка | Ковкий чугун оцинкованный |
| 10 | Заглушка | Ковкий чугун оцинкованный |
| 11 | Заглушка | Ковкий чугун оцинкованный |
| 12 | Болт | Нержавеющая сталь SS 304 |
| 13 | Шайба | Нержавеющая сталь SS 304 |
| 14 | Гайка | Нержавеющая сталь SS 304 |
