Краны шаровые резьбовые (муфтовые)

Краншаровый муфтовый — это вид трубопроводной арматуры, который используется в системах автоматического пожаротушения. Они представляют собой запорное устройство, которое позволяет быстро и надёжно перекрывать поток рабочей среды в трубопроводе.

Принцип действия

Кран шаровой латунный муфтовый состоит из корпуса, шара, уплотнительных поверхностей и рукоятки. При повороте рукоятки шар поворачивается и перекрывает или открывает поток рабочей среды.

Характеристики

• Материал корпуса: чугун, сталь, нержавеющая сталь и другие материалы, которые обеспечивают прочность, долговечность и устойчивость к коррозии.
• Диаметр кранов шаровых латунных муфтовы: от ду 15 мм до ду 100 мм и более, в зависимости от требований системы автоматического пожаротушения.
• Давление: от 1,6 МПа до 4,0 МПа и более, в зависимости от типа системы автоматического пожаротушения.
• Температура рабочей среды: от -20 °C до +150 °C и более, в зависимости от материала уплотнительных поверхностей.
• Тип присоединения: муфтовое, которое обеспечивает быстрое и надёжное соединение крана с трубопроводом.
• Краны шаровые муфтовые широко используются в системах автоматического пожаротушения, так как они обеспечивают быстрое и надёжное перекрытие потока рабочей среды. Они могут быть установлены на трубопроводах, которые транспортируют воду, пену, газ и другие огнетушащие вещества.

Для правильного выбора кранов шаровых муфтовых необходимо учитывать характеристики системы автоматического пожаротушения, такие как диаметр, давление, температура и тип рабочей среды. Также необходимо соблюдать требования нормативных документов и рекомендации производителей.

Важно отметить, что краны шаровые муфтовые должны быть сертифицированы и соответствовать требованиям пожарной безопасности. Они должны быть изготовлены из качественных материалов и иметь надёжную конструкцию, которая обеспечивает герметичность и долговечность.

При выборе кранов шаровых муфтовых также необходимо учитывать условия эксплуатации, такие как частота использования, агрессивность рабочей среды и другие факторы, которые могут повлиять на срок службы и надёжность работы кранов.

В целом, краны шаровые муфтовые являются важным элементом системы автоматического пожаротушения, который обеспечивает безопасность и защиту от пожаров. Они должны быть выбраны с учётом всех требований и условий эксплуатации, чтобы обеспечить надёжную работу системы автоматического пожаротушения.

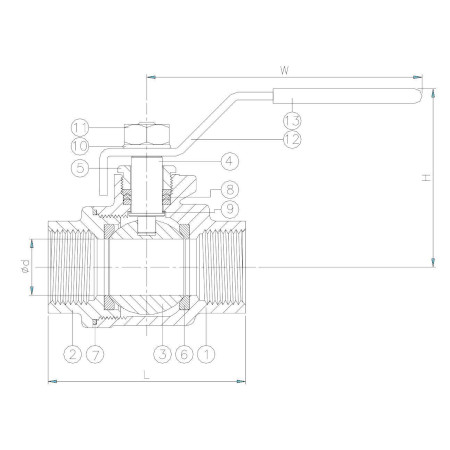

Габаритные размеры крана

*Предельное отклонение габаритных размеров и массы: ± 5%.

**∅d1- минимальный диаметр прохода. Предельное отклонение размера: ± 5%

Спецификация материалов

Рабочая среда для кранов: вода, вода со смачивателем, пенообразователь в системах пожаротушения, вода в системах холодного и горячего водоснабжения.

Рабочая температура: от -10 до +40 °С.

Минимальное рабочее гидравлическое давление – 0 МПа. Максимальное рабочее гидравлическое давление: 1,6 МПа.

Класс герметичности: А

Вероятность безотказной работы в дежурном режиме не менее 0,99 за время работы не менее 2000 ч.

Назначенный срок службы ,не менее:10 лет.

Условное обозначение кранов поГОСТ Р 51052-2002:

К 15/1,6 -УМ.У3.1- «WB-15»где:

• К- кран;
• 15 (20-100) – диаметр условный, мм;
• 1.6- давление, максимальное рабочее МПа;
• У- универсальное рабочее положение на трубопроводе;
• М - муфтовое соединение с арматурой;
• У-климатическое исполнение по ГОСТ15150;
• 3.1 – категория размещения по ГОСТ15150;
• «WB-15»- условное наименование (модель) по ТД.

Комплект поставки
