Затворы дисковые с рукояткой

Важной частью системы пожаротушения являются дисковые затворы, которые обеспечивают регулирование потока огнетушащих веществ и герметичность системы.

Особенностью конструкции дискового затвора является наличие диска, который может вращаться вокруг своей оси, и корпуса. Диск выполнен в виде круга и расположен перпендикулярно потоку огнетушащей среды. Вращение диска происходит при помощи рукоятки, которая находится на верхней части корпуса. В открытом положении затвор чугунный межфланцевый пропускает поток огнетушащей жидкости или газа, а в закрытом – полностью его блокирует.

Преимущества использования дисковых затворов в системе пожаротушения:

• Простота монтажа и обслуживания. Благодаря своей конструкции, дисковой затвор поворотный с рукояткой легко устанавливается и обслуживается, не требуя специальных навыков или инструментов.
• Высокая степень герметичности. Затворы дисковые с концевым выключателем обеспечивают герметичное перекрытие потока огнетушащей среды, предотвращая утечку и ложное срабатывание системы пожаротушения.
• Устойчивость к коррозии и механическим воздействиям. Затворы дискового типа обладают высокой прочностью и устойчивостью к внешним воздействиям, что увеличивает их срок службы и надежность системы пожаротушения в целом.
• Универсальность. Дисковые затворы с рукояткой и двумя датчиками подходят для работы со всеми видами огнетушащих сред: водой, пеной, газом и другими.

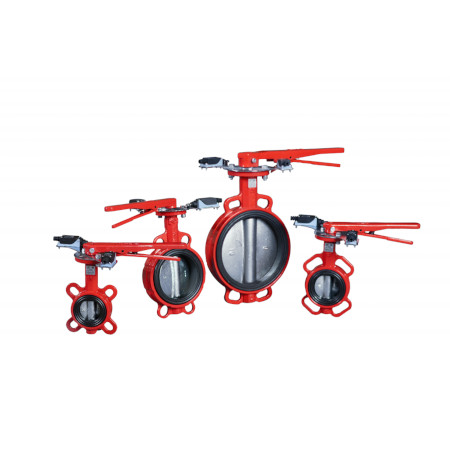

Затвор дисковый межфланцевый поворотный с датчиками положения с 1 концевым выкл. ду 50 - ду 150 и больших размеров.

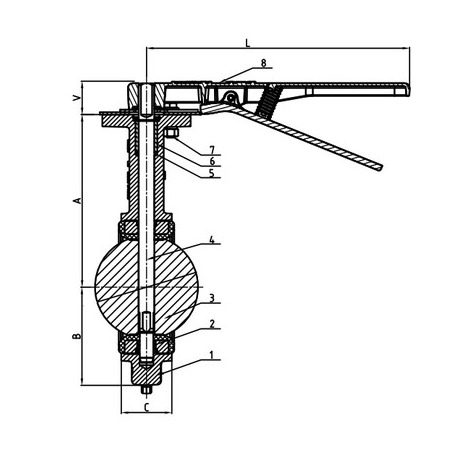

Спецификация материалов

Габаритные размеры и масса затвора Модели – XD71X4

*Предельное отклонение габаритных размеров и массы: ± 5 %.

Вероятность безотказной работы дежурном режиме не менее 0,99 за время работы не менее 2000 ч.

Назначенный срок службы, не менее: 10 лет.

Условное обозначение затворов по ГОСТ Р 51052-2002: Затвор Зт 50-300/1,6-Ф.У3.1- «XD71X4», где:

• Зт- затвор;
• 50 (65- 300) – диаметр условный, мм;
• 1.6- давление, максимальное рабочее МПа;
• Ф- фланцевое соединение с арматурой;
• У-климатическое исполнения по ГОСТ15150;
• 3.1 – категория размещения по ГОСТ15150;
• «XD71X4» - условное наименование (модель) по ТД.

Комплект поставки
