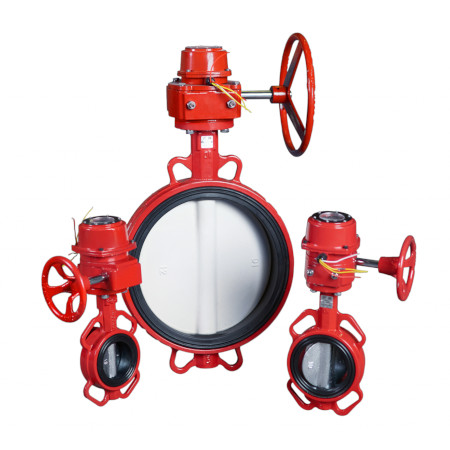

Затворы дисковые с редуктором

Современные системы пожаротушения требуют использования надежных и качественных компонентов, которые обеспечат быстрое и эффективное тушение пожара. Одним из таких компонентов являются дисковые затворы с редуктором.

Затвор дисковый с редуктором и концевыми выключателями предназначены для регулирования потока жидкости или газа в трубопроводе,что позволяет контролировать уровень давления и скорость движения среды. В системах пожаротушения они используются для управления подачей огнетушащего средства, например, воды или пены.

Особенностью затворов дисковых с ручным редуктором является их конструкция, которая обеспечивает высокую степень герметичности и надежности. редуктор-руль, со встроенными концевыми позволяет регулировать положение диска, что дает возможность изменять пропускную способность затвора и контролировать расход огнетушащего средства.

Характеристики затвор дисковый поворотный с рукояткой и двумя концевыми выключателями, включают:

• Материал изготовления: нержавеющая сталь или другие коррозионностойкие сплавы.
• Размеры: диаметр от 40 до 600 мм.
• Давление: до 10 МПа.
• Температура рабочей среды: до +200°C.
• Герметичность: класс А по ГОСТ 9544-2015.
• Срок службы: не менее 25 лет.

Спецификация материалов

Габаритные размеры и масса затвора Модели – XD371X46

*Предельное отклонение габаритных размеров и массы: ± 5 %.

Вероятность безотказной работы дежурном режиме не менее 0,99 за время работы не менее 2000 ч.

Назначенный срок службы, не менее: 10 лет.

Условное обозначение затворов по ГОСТ Р 51052-2002: Затвор Зт 50-350/1,6-Ф.У3.1- «XD371X46», где:

• Зт- затвор;
• 50 (65- 350) – диаметр условный, мм;
• 1.6- давление, максимальное рабочее МПа;
• Ф- фланцевое соединение с арматурой;
• У-климатическое исполнение по ГОСТ15150;
• 3.1 – категория размещения по ГОСТ15150;
• «XD371X46» - условное наименование (модель) по ТД.

Комплект поставки
