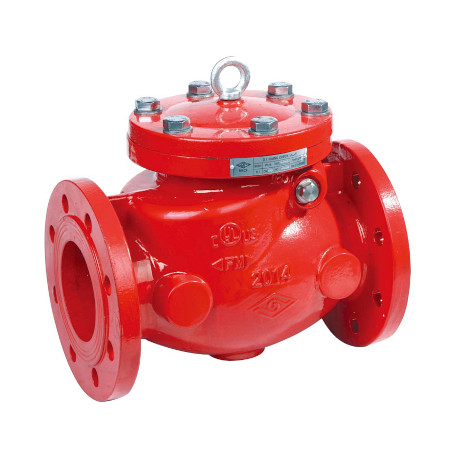

Клапан обратный одностворчатый поворотный фланцевый моделиH44X2 для установок автоматического водяного и пенного пожаротушения.
Предназначен для предотвращения обратного оттока воды при падении давления в подводящем трубопроводе.

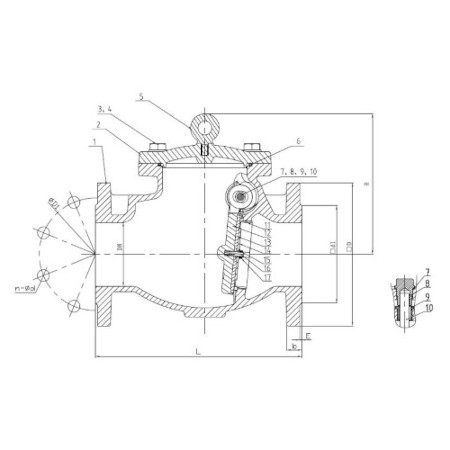

Технические характеристики и размеры
| Ду/Дюйм | L*, мм | D *, мм | D1*, мм | d1*, мм | Вес не более, кг |
| 50 / 2" | 203 | 165 | 125 | 99 | 12,14 |
| 65 / 2 1/2" | 216 | 185 | 145 | 118 | 16,49 |
| 80/ 3" | 241 | 200 | 160 | 132 | 19,34 |
| 100 / 4" | 292 | 220 | 180 | 156 | 26,35 |
| 125 / 5" | 330 | 250 | 210 | 184 | 35,57 |
| 150 / 6" | 356 | 285 | 240 | 211 | 48,36 |
| 200 / 8" | 495 | 340 | 295 | 266 | 88,72 |
| 250 / 10" | 622 | 405 | 355 | 319 | 131,87 |
| 300 / 12" | 698 | 460 | 410 | 370 | 184,47 |
*Предельное отклонение габаритных размеров и массы: ± 5 %.
**Ød- минимальный диаметр прохода. Предельное отклонение размера: ± 5 %
| № | Деталь | Материал | |||||||
| 1 | Корпус | Ковкий чугун | |||||||
| 2 | Крышка корпуса | Ковкий чугун | |||||||
| 3 | Болты | Углеродистая сталь с оцинкованным покрытием | |||||||
| 4 | Шайба | Углеродистая сталь с оцинкованным покрытием | |||||||
| 5 | Кронштейн | Углеродистая сталь с оцинкованным покрытием | |||||||
| 6 | Уплотнительное кольцо | NBR | |||||||
| 7 | Шайба | PTFE | |||||||
| 8 | Заглушка | Нержавеющая сталь SS 304 | |||||||
| 9 | Шарнирная втулка | Никелированная латунь CW617N | |||||||
| 10 | Шарнирный штифт | Нержавеющая сталь SS 420 | |||||||
| 11 | Посадочное кольцо | Медный сплавC83600 | |||||||
| 12 | Диск | Ковкий чугун | |||||||
| 13 | Уплотнительное кольцо диска | EPDM | |||||||
Рабочая среда для кранов : вода, вода со смачивателем, пенообразователь в системах пожаротушения, вода в системах холодного и горячего водоснабжения.
Рабочая температура: от -10 до +40 °С.
Минимальное рабочее гидравлическое давление – 0 МПа. Максимальное рабочее гидравлическое давление: 1,6 МПа.
Класс герметичности: А
Вероятность безотказной работы в дежурном режиме не менее 0,99 за время работы не менее 2000 ч.
Назначенный срок службы, не менее:10 лет.
